Elektronische programmagids
Programmeur voor dC-motoren zijn uitgerust met ingebouwde encoder
ontvanger waarmee gebruikers op te slaan 300 codes. decoderen is het type
'rollend code' en de frequentie van 433 MHz snelheid van de motoren
wordt gecontroleerd electrónicamento te beginnen langzaam en verhoging
later, de snelheid wordt verminderd met de komst voor van het plafond,
zodat voor het verkrijgen van een gecontroleerde stop. de programmering,
haalbaar via een enkele knop, de sensor kan de aanpassingsinspanning .
Na plaatsing van de motor en voor de stroom aan te zetten plaats de
poort handbediend ,beweeg de poort manueel ,controleer of deze
gemakkrlijk te bedienen is .
•De gecontroleerde uitgang (borne 22) is voorzien voor veiligheids toepas-
singen , bij stroomonderbreking verminderd deze uitgang het stroomver-
bruik
• Als er een bevel aan de sturing wordt gegeven , wordt er eerst teug
stroom via uitgang 22 gestuurd en gecontroleerd of de beveiliging in wer-
king en veilig is en dan de poort openen dit duurt ongeveer 5 seconden .
• Indien de toestellen corect aangesloten zijn is het mmoge-
lijk deze te testen via instelling van dIP 5
• De plaatsing van een actieve onderloop wild niet zeggen dat U geen foto
cellen hoeft te plaatsen .
• Voor aansliuting controleer of de juiste voeding en contacten overeens-
temmen met het gevraagde van de sturing .
•Plaats altijd een zekering van de juiste amperage tussen de motor en de
hoofdstroom toevoer .
•Gebruik geek stroomkabels met een allu gelijder en soldeer geen kabels aan
elkaar , gebruik alleen kabels met de vermelding T MIN 85° C.
• gebruik op nden motor balleen de voorziene kabel ingangen en bevestig
deze op de correcte manier .
AANSLIUTING HOOFdVOEdING 230 Vac

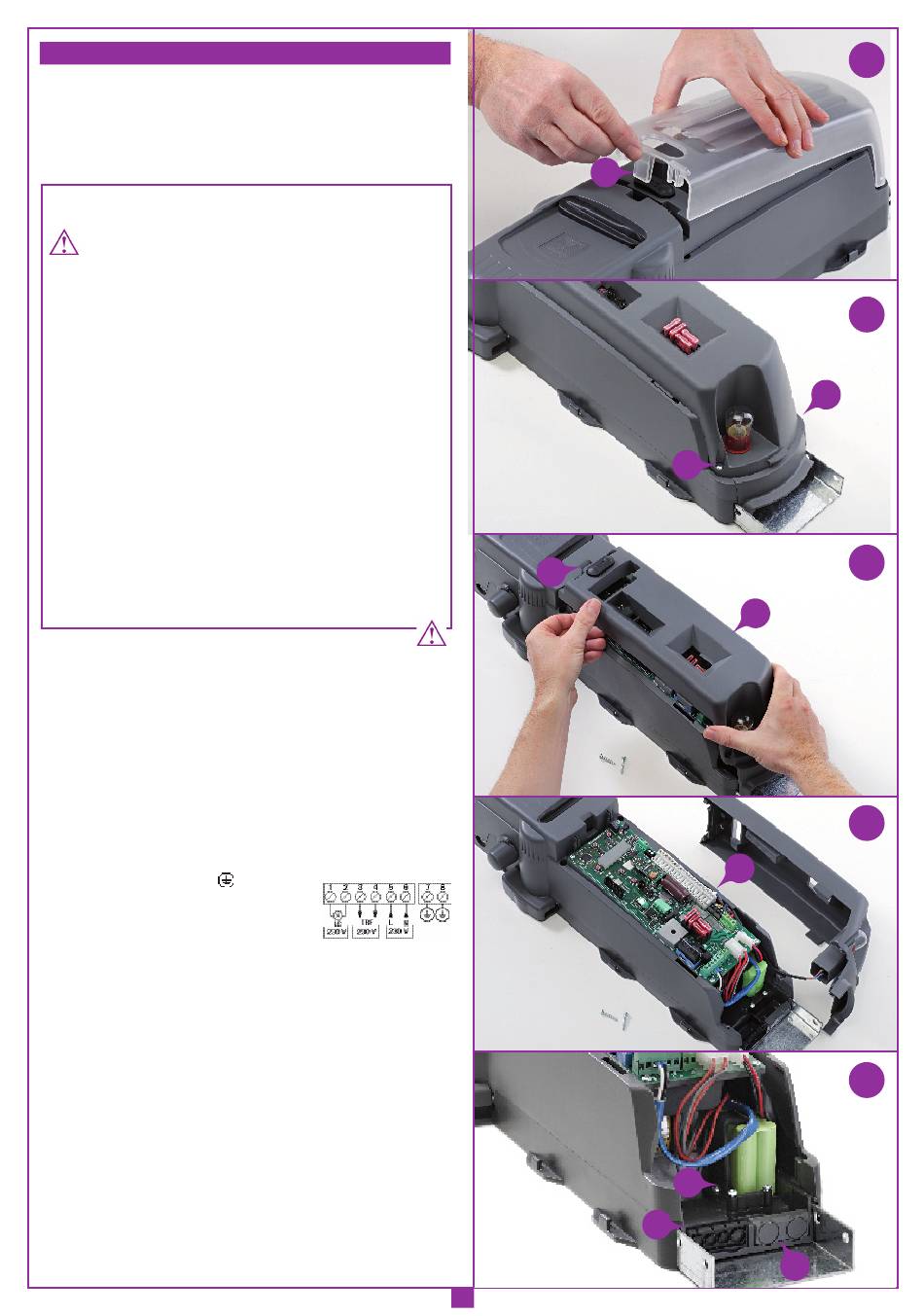

• verwijder kap A zoals voozien in (fig. 26).
• Schroef de vijzen "B" y "C" los zie (fig. 27).
• steek een platte schroeven draaier in slot "d"en verwijder het boven paneel z
"E" zie (fig. 28).
• Verwijder de aansluitingen op blok "F" (aanluiting motor verlichting ) leg het
paneel proper weg (fig. 29).
• Sluit de drukkpppen en de beveiligings toestellen aan de gelijd de kabels ddor
de openingen "G" fig. 30 (gebruik het bedradings schema pág. 53).
• De hoodstroomkabel door de klem "I" en vastschroevenmet "H". Sluit deze
aan op de bornes 5 y 6 y en de aarding op 7-8
- Stroomdraad neutraal
- Aarding
- conectar la fase al borne
ZONE VERLICHTING AANSLUITING 230 Vac 500 W
Om een garage verlichting van 230 Vac máx. 500 W, sluit deze aan op de bornes
1 en 2.
MOTOR EN ZONE VERLICHTING AANSLUITING 24 Vdc
de motor "M1" verlichting is reeds aangesloten 24 Vdc .Om een 2de motor
(slave) zonder sturing aan te sluiten (zie fig. 7),plaats tusseb beide motoren een
4 adreige kabel sluit deze aan op de master motor bornes 9en 10 aangeduid
met het woord "M2" (sluit de zwarte kabel aan op - en de rode op voor de motor
+) voor de zone verlichting op "17" en "19" .de keuze van 1 of 2 motoren wordt
ingesteld met dip dip 3 (zie fig. 31, pág. 53)
ENKOdER AANSLUITINGEN
blauw kabel blauw
grijs kabel grijs
de enkoder is voor bekabeld maar indien U deze aansluitingen lost , volg het
kleuren diagram voor heraansluiting
• Als alle aansluitingen gedaan zijn bevestig terug de afscherm kappen van de
motor
N
L
groen kabel groen
geel kabel geel
A
.
d
52
C
B
E
F
I
G
H
26
27
28
29
30
