NOTICE dE MONTAGE
Montage central

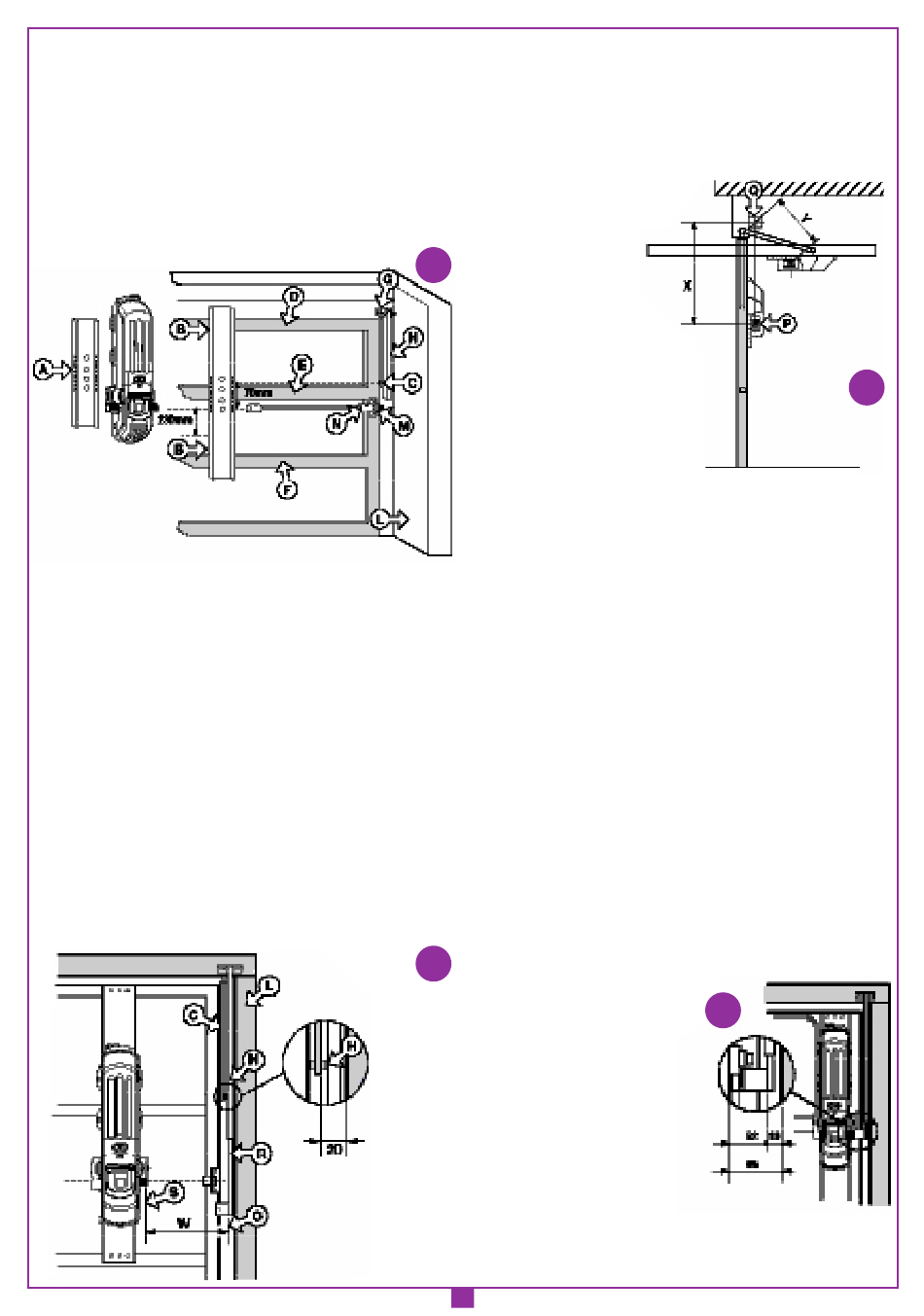

1) démonter le motoréducteur de la plaque de base "A". Marquer
sur la plaque de base "A" (ou sur la plaque surdimensionné en
option "B" GLOPS2) la position de l'axe du moteur. Ensuite,
fixer le support ainsi obtenu aux traverses de la porte bascu-
lante en veillant à ce que l'axe du moteur se trouve 70 mm en
dessous du point d'articulation du bras "C" de la porte (porte
basculante débordante) ou à mi-hauteur de la porte en cas de
porte non débordante (fig. 2-3). Le support du moteur, équipé
des rallonges, doit être fixé à côté de la serrure et au moins sur
trois traverses "d", "E" et "F" (fig. 8) avec au minimum trois rivets
Ø 5 mm par traverse.
2) Au moyen des deux vis et relatifs écrous indessérables enlevés
précédemment, remonter le motoréducteur sur la base "A" (ou
sur la plaque surdimensionné en option "B" GLOPS2) , avec
éclairage de zone dirigé vers le haut et axe du moteur dans la
position préétablie.
3) Les équerres de fixation "G" du bras télescopique peuvent être
soit soudées au dormant de la porte basculante (veiller à renfor-
cer la zone de soudure si l'épaisseur de la tôle s'avère inférieure
à 2,5 mm), soit fixées au dormant ou au mur au moyen de deux
boulons M8 à travers les trous oblongs.
Après quoi, insérer l'élément tubulaire "H" entre les équerres
"G" et le fixer avec la vis M8 x 25 et le relatif écrou indessérable,
fournis en dotation, en évitant de trop serrer pour ne pas entraver
la rotation. Pour un fonctionnement correct, l'élément tubulaire
"H" avec bras droit nécessite d'un espace d'actionnement
minimum de 20 mm entre le bras "C" de la porte et le carter
des contrepoids "L". S'il n'y a pas assez d'espace, utiliser un
bras courbé.
4) Placer l'élément tubulaire "H" parallèlement au carter de pro-
tection "L" des contrepoids, avec bras "R" inséré, et ensuite
mesurer la distance "W" entre l'extrémité "S" de l'arbre du
moteur et la partie interne "O" du bras droit "R", ainsi qu'il est
indiqué en figure 9.
Il suffira de soustraire 63 mm à la mesure "W" pour obtenir la
longueur totale "Z" du tube rallonge de l'arbre du moteur (fig.
2-3). Procéder de la même façon pour avoir la dimension de
coupe de l'autre tube rallonge. Enlever les ébarbures.
5) Positionner les supports de renvoi "M" (fig. 8) à la même hauteur
que l'axe du motoréducteur et procéder au perçage Ø 4 mm
pour la fixation du support au cadre de la porte basculante.
6) Introduire les tubes rallonge de l'arbre du moteur les uns dans
les autres, les axes à den-
ture et les relatifs supports
du groupe 316/GLOTG
(fig. 2-3). Ensuite, fixer
les supports au moyen
8
des vis-tarauds 4,8x16
fournies en dotation.
7) Mesurer la distance
entre l'axe du moteur
"P" et l'axe du trou "Q"
d'articulation du bras téles-
copique, avec porte bascu-
lante fermée "x" et avec porte
basculante ouverte "y". Couper
ensuite l'élément tubulaire "H"
et le méplat "R" à la plus petite
dimension qui a été relevée,
diminuée de 2 cm. Éliminer les
ébarbures. Remonter le tout et
fixer les bras au moyen des vis sans tête M8 fournies en dota-
tion.
8) Instructions à suivre pour le perçage du tube rallonge:
- contrôler que la porte basculante soit fermée (motoréducteur
déverrouillé);
- placer un foret Ø 10 mm au centre du trou du pivot "N" et percer
seulement d'un côté, ceci jusqu'à la moitié du tube;
- introduire la goupille élastique Ø10 x 50 jusqu'à la moitié du
tube;
- ouvrir la porte basculante et percer le tube du côté opposé.
Ensuite, faire sortir la goupille montée précédemment en veillant
à ce que la partie qui dépasse soit de la même dimension des
deux côtés.
9) Contrôler l'équilibrage du tablier en actionnant manuellement
la porte basculante; celle-ci s'avérera déséquilibrée à cause
du poids du motoréducteur. Par conséquent, il sera néces-
saire d'augmenter de 4-5 kg chaque contrepoids. Rectifier les
contrepoids tant que la porte basculante n'est pas parfaitement
équilibrée et alignée quelle que soit sa position.
Montage latéral
1) Choisir le schéma de montage selon le type de porte bascu-
lante et procéder selon les instructions des points 1, 2, 3 et 7
de la notice de montage précédente. dans ce cas, il y a deux
supports de moteur à monter, l'un à l'extrémité droite et l'autre
à l'extrémité gauche de la porte, en respectant la distance de
65 mm du carter des contrepoids, comme indiqué en figure.
2) Introduire la douille à denture du bras télescopique directement
9
dans l'arbre à denture du
motoréducteur. Après l'avoir
poussée jusqu'à la butée, la
fixer au moyen de la vis sans
tête fournie en dotation.
3) Contrôler l'équilibrage du
tablier en actionnant manuel-
lement la porte basculante;
celle-ci s'avérera déséquili-
brée à cause du poids des
moto-réducteurs. Par consé-
quent, il sera nécessaire
d'augmenter de 10 kg envi-
ron chaque contrepoids.
4) Rectifier les contrepoids tant
que la porte basculante n'est
pas parfaitement équilibrée et
alignée quelle que soit sa position.
