Connexion des câbles aux bornes
Guide des connecteurs
Numéros de
Couleur du câble Fonctions
broches pour
connecteurs ISO
Connecteur
d'alimentation
externe
A-4
Jaune
A-5
Bleu/Blanc
A-6
Orange/Blanc
A-7
Rouge
A-8
Noir
Connecteur de
haut-parleurs
B-1
Violet
B-2
Violet/Noir
B-3
Gris
B-4
Gris/Noir
B-5
Blanc
B-6
Blanc/Noir
B-7
Vert
B-8
Vert/Noir
16
|
DNX9240BT/DDX8024BT/DDX8054BT
Batterie
Servocommande
Variation
automatique
d'intensité
Allumage (ACC)
Connexion à la
terre (masse)
Arrière droite (+)
Arrière droite (–)
Avant droite (+)
Avant droite (–)
Avant gauche (+)
Avant gauche (–)
Arrière gauche (+)
Arrière gauche (–)
2ATTENTION

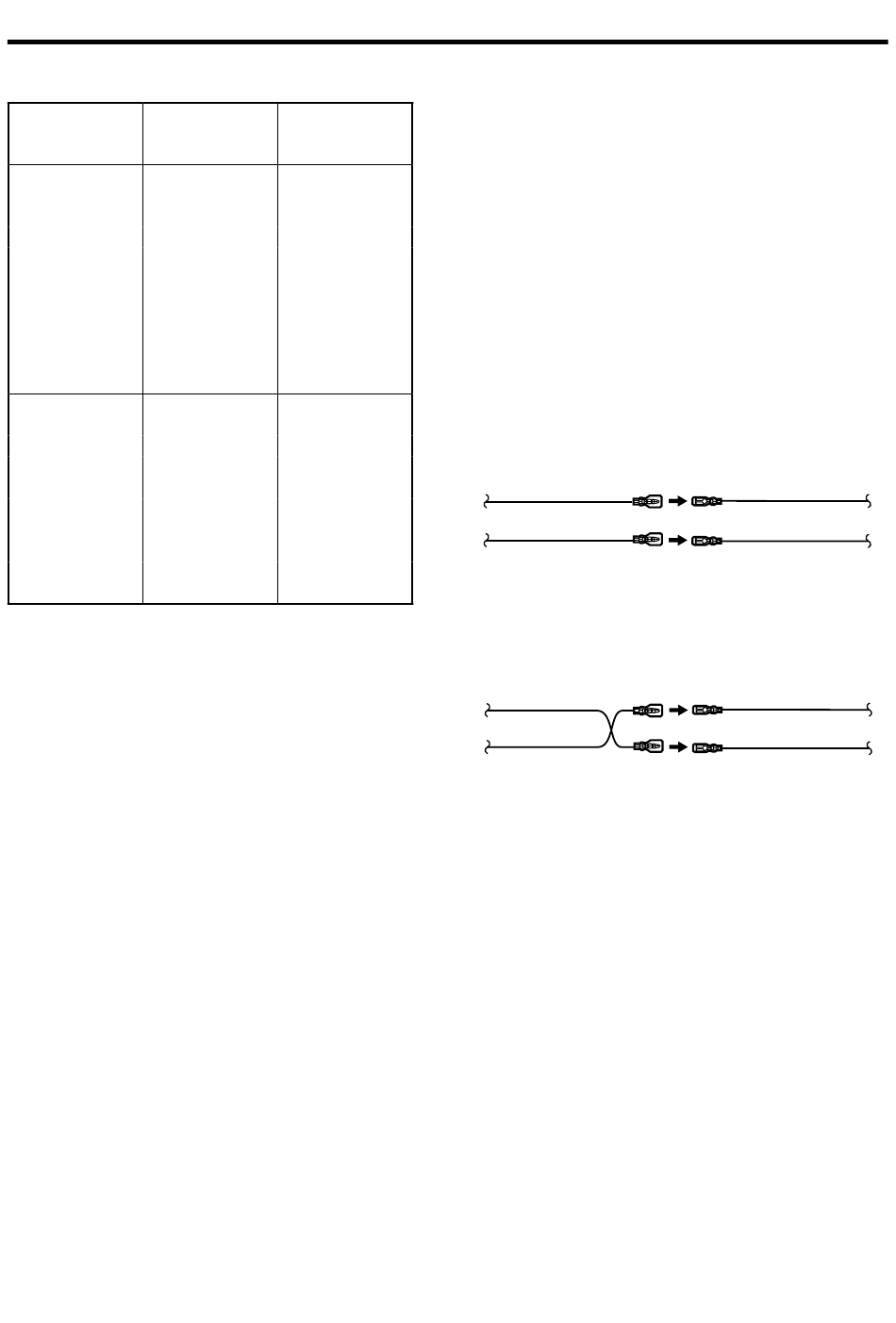

Connexion du connecteur ISO
La disposition des broches pour les connecteurs ISO dépend
du type de votre véhicule. Assurez-vous de réaliser les
connexions correctes pour éviter d'endommager l'appareil.
La connexion par défaut du faisceau de câbles est décrite
dans la section 1 ci-dessous. Si les broches du connecteur
ISO sont réglées comme décrit dans la section 2, réalisez les
connexions comme indiqué sur l'illustration.
Assurez-vous de reconnecter le câble comme indiqué
ci-dessous 2 pour installer cet appareil dans les véhicules
Volkswagen, etc.
1 (Réglage par défaut) La broche A-7 (Rouge) du
connecteur ISO du véhicule est reliée à l'allumage,
et la broche A-4 (Jaune) est connectée à
l'alimentation électrique constante.
Câble d'allumage (Rouge)
Appareil
Câble de batterie (Jaune)
2 La broche A-7 (Rouge) du connecteur ISO du
véhicule est connectée à l'alimentation électrique
constante, et la broche A-4 (Jaune) est reliée à
l'allumage.
Câble d'allumage
(Rouge)
Appareil
Câble de batterie
(Jaune)
Broche A–7 (Rouge)
Voiture
Broche A–4 (Jaune)
Broche A–7 (Rouge)
Voiture
Broche A–4 (Jaune)
