7.5. Dispositif de consignation

Le pêne ne peut plus sortir une fois le dispositif de consignation relevé. Le dispositif de consignation peut être verrouillé à
l'aide de cadenas (voir Fig. 7). Ceci permet d'éviter que des personnes ne se retrouvent enfermées accidentellement. Le
dispositif de consignation ne constitue pas une fonction de sécurité.
Pour relever le dispositif, appuyer sur la partie striée (possible uniquement lorsque le pêne est rentré).
¨
1

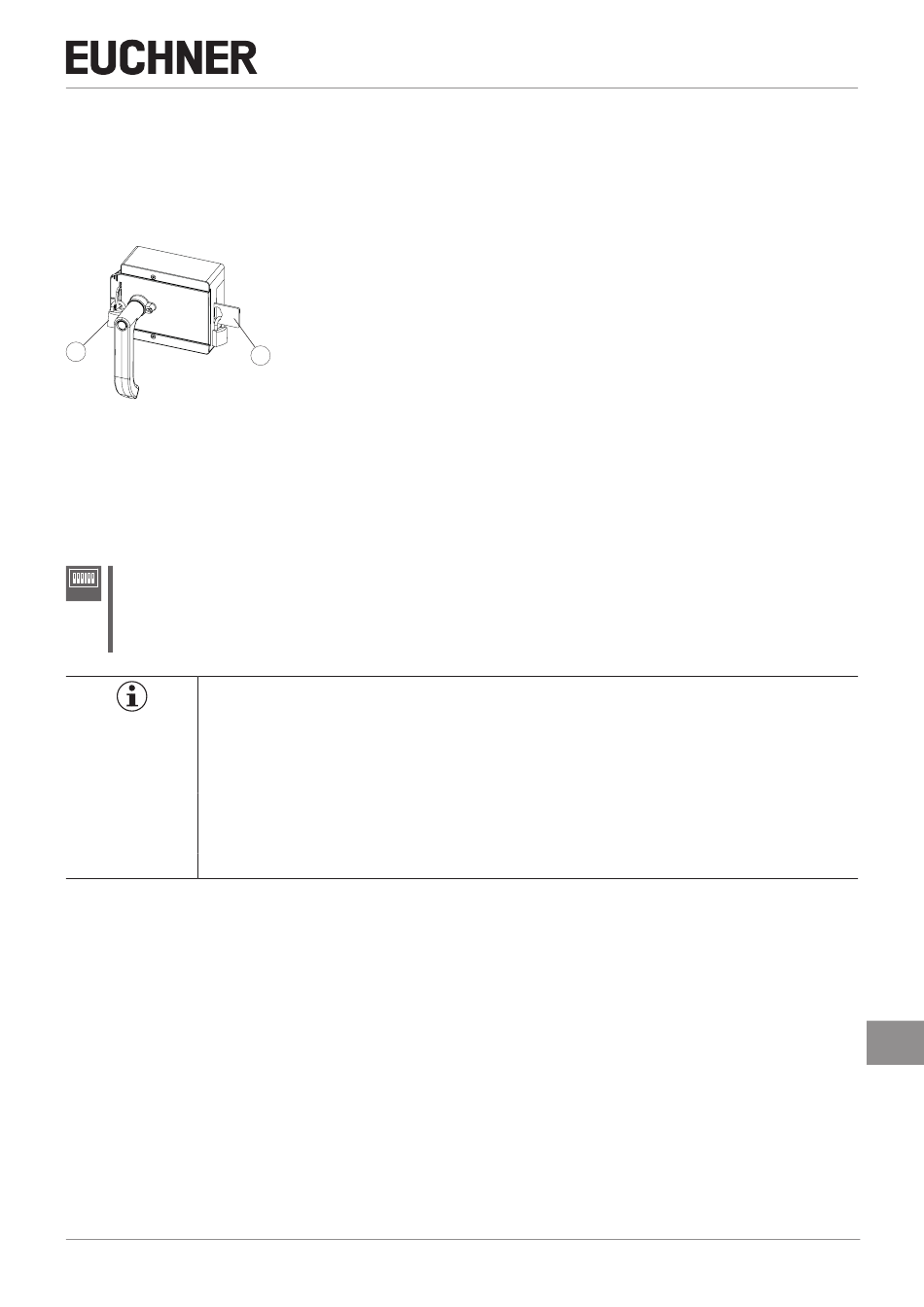

Fig. 7 : Dispositif de consignation verrouillé par un cadenas
7.6. Déverrouillage interne (en option)
La fonction de déverrouillage interne est destinée à ouvrir un protecteur depuis l'intérieur sans outil.
Si le contrôle de déverrouillage est activé, le système passe en mode de défaut permanent en cas d'actionnement
ON
du déverrouillage interne.
OFF
DIP
Se reporter au Tableau des états du système, état Séquence de signalisation erronée (DIA rouge, Lock clignote 1 fois).
Le système peut ne pas passer en mode de défaut permanent en cas d'actionnement très lent du déverrouillage
interne.
Important !
Ì Le déverrouillage interne doit pouvoir être actionné manuellement depuis la zone protégée sans
outillage complémentaire.
Ì Le déverrouillage interne ne doit pas être accessible de l'extérieur.
Ì Lors du déblocage manuel, le pêne ne doit pas être en état de traction.
Ì Le déverrouillage interne est conforme aux exigences de la catégorie B selon
EN ISO 13849-1:2015.
Ì Il convient de vérifier son bon fonctionnement à intervalles réguliers.
Ì Respectez les consignes des éventuelles fiches techniques jointes.
Ì Monter le déverrouillage interne de manière à ce que le contrôle et l'entretien soient possibles.
Ì L'axe d'actionnement du dispositif de déverrouillage interne doit être introduit d'au moins 9 mm dans le module de poi-
gnée. Tenez compte des remarques concernant les différentes largeurs de profilés au chapitre 7.6.1. Préparation du
déverrouillage interne à la page 14.
Ì Aligner l'axe du dispositif de déverrouillage interne à angle droit par rapport au module de poignée. Voir Fig. 9.
2530674-03-10/21 (trad. mode d'emploi d'origine)
Légende :
1 Dispositif de consignation basculable
Cadenas ∅ min. 2 mm, ∅ max. 10 mm
2 Dispositif de consignation à sortie automatique (en option)
Cadenas ∅ min. 6 mm, ∅ max. 10 mm
2
Remarque :
Vous pouvez monter au maximum 3 cadenas ∅ 8 mm par dispositif de consignation.
