12.12. Remarques relatives à l'utilisation en série dans un système BR
12.12.1.
Temps système
BR
Le module de verrouillage possède des temps de réaction différents d'un interrupteur CES-BR (voir les chapitres 15.
Caractéristiques techniques à la page 41 et 15.2. Temps typiques à la page 43).
12.12.2.
Câblage d'un système en série BR
Pour éviter les boucles de masse, il convient de réaliser le câblage en étoile (voir Fig. 27).
terminating plug
FI1A/FI1B
#1
CES-BR
FO1A/FO1B
FI1A/FI1B
#2
CES-BR
FO1A/FO1B
FI1A/FI1B
CES-BR
#3
FO1A/FO1B
+ 24 V DC
0 V
Important : câblage dans un faisceau commun

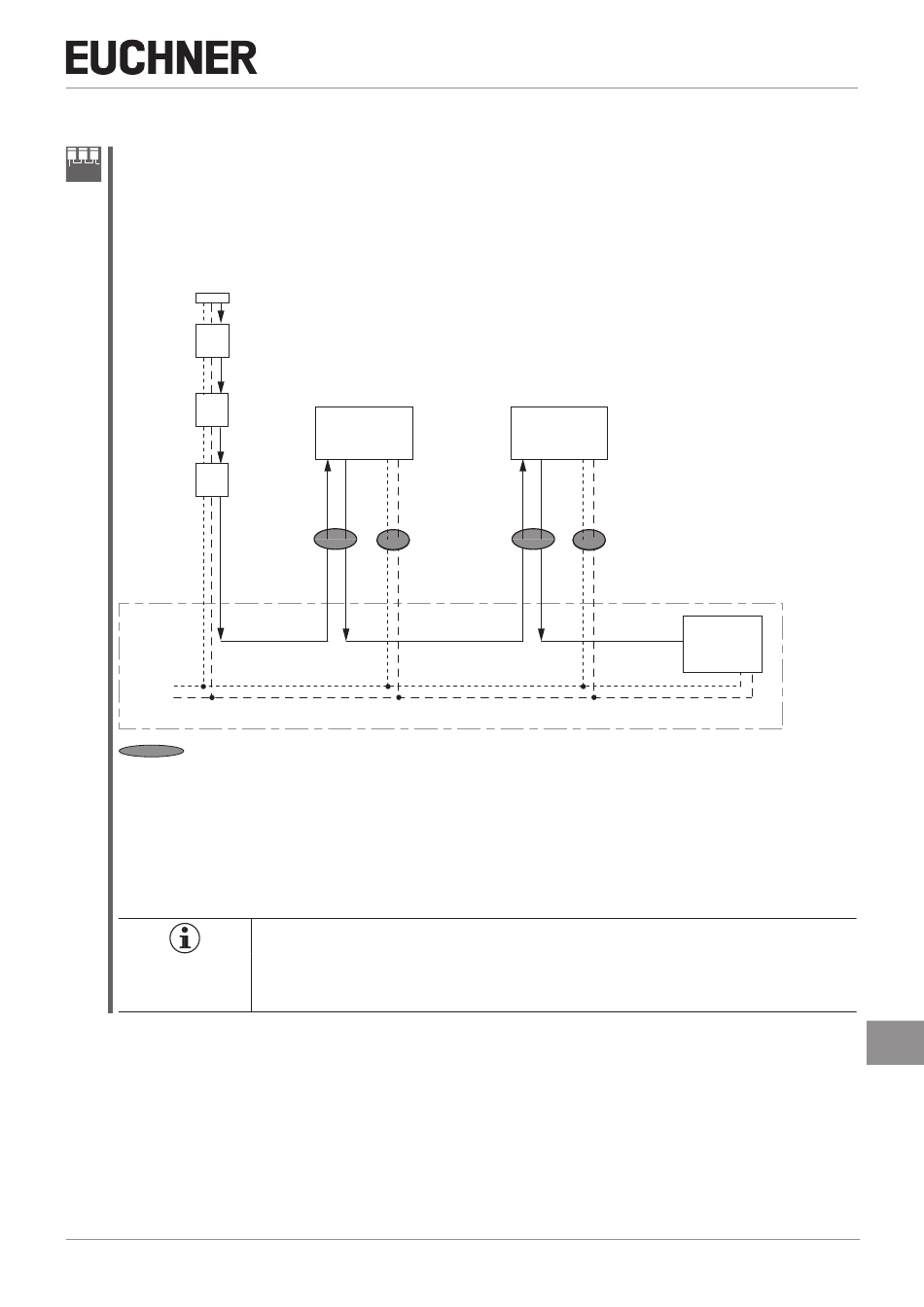

Fig. 27 : Câblage central dans un système BR au niveau de l'armoire
12.12.3.
Nombre d'appareils dans un même système en série
Il est possible de raccorder dix appareils au maximum en série au sein d'un système MGB2. Ce nombre est limité
également à dix dans le cas d'un système mixte (par ex. MGB2 avec CES-BR).
12.12.4.
Réinitialisation dans un système en série
2530674-03-10/21 (trad. mode d'emploi d'origine)
#4
MGB2-I.-BR...
UB 0V
FI1A/
FO1A/
FI1B
FO1B
Important !
Utiliser l'entrée de réinitialisation Reset (RST) pour la réinitialisation dans un système BR. Tous
les appareils doivent être réinitialisés ensemble. La réinitialisation d'interrupteurs individuels
entraîne une erreur.
Mode d'emploi Systèmes de sécurité
MGB2-I-BP.-... / MGB2-I-BR.-...
#5
MGB2-I.-BR...
UB 0V
FI1A/
FO1A/
FI1B
FO1B
PLC
cabinet
FR
33
