Mode d'emploi Systèmes de sécurité
MGB2-I-BP.-... / MGB2-I-BR.-...
12.9.
Repérage des bornes et description des contacts
X4
X3
X2
X1
SLOT 2
SLOT 1

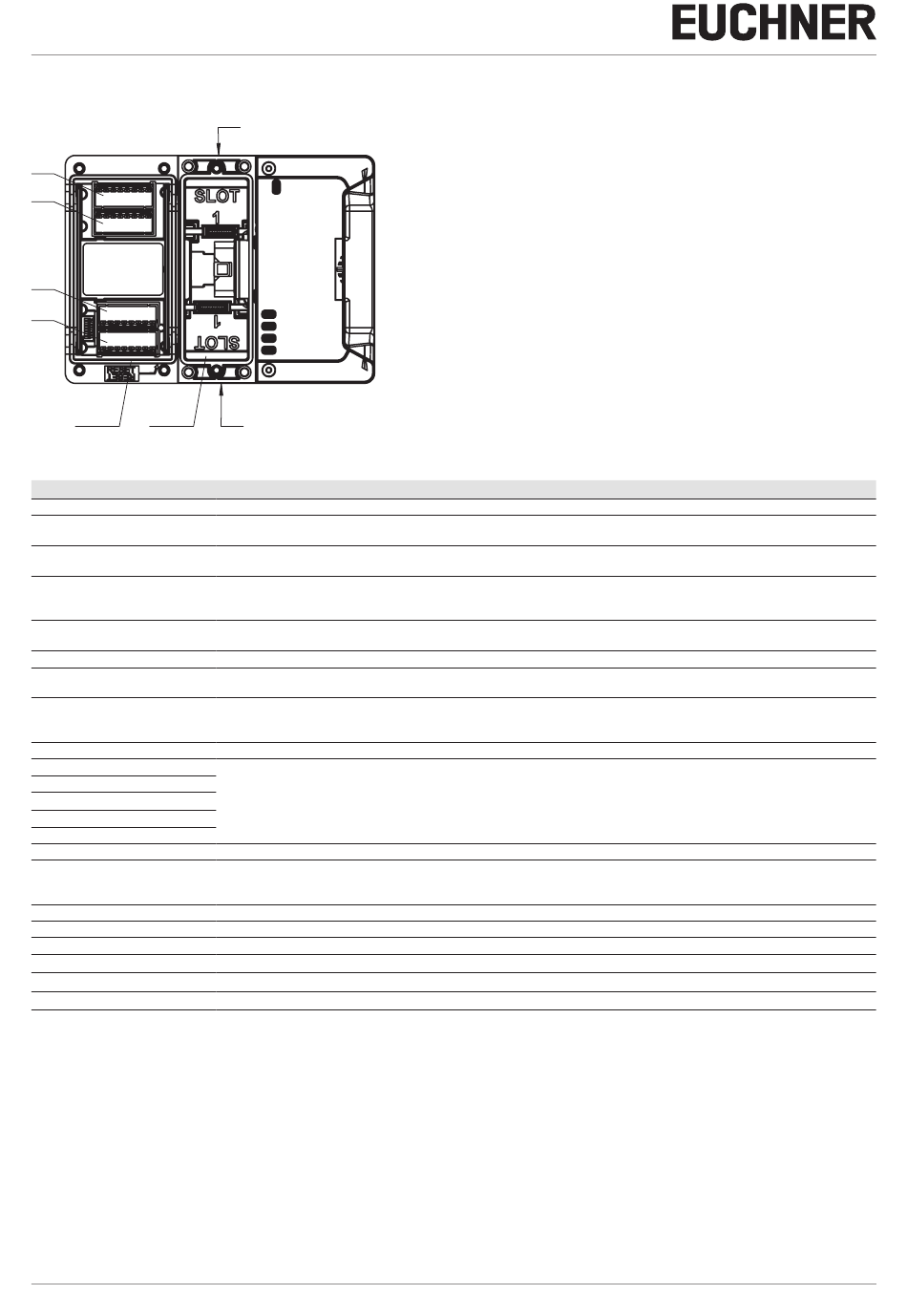

Fig. 24 : Bornes et indication par LED
Borne
Désignation
X1.1
UB
X1.2
FI1A
X1.3
FI1B
X1.4
OT/C
X1.5
OD
X1.6
n.c.
X1.7
OI
X1.8
FO1A
X2.1
0 V UB
X2.2
S2 1.2
X2.3
S2 2.2
X2.4
S1 LED
X2.5
S2 LED
X2.6
S3 LED
X2.7
RST
X2.8
FO1B
X3.1
n.c.
X3.2
n.c.
X3.3 - X3.8
X4.1 - X4.8
X5
X6
Tableau 2 : Repérage des bornes et description des contacts
30
X6
X5
Description
Tension de service électronique BR, 24 V DC
Entrée de validation pour la voie A
Régler le commutateur DIP comme indiqué sur le mode d'emploi en cas de montage individuel (BP).
Entrée de validation pour la voie B
Régler le commutateur DIP comme indiqué sur le mode d'emploi en cas de montage individuel (BP).
Sortie de signalisation pêne
ON lorsque la porte est fermée et le pêne inséré dans le module de verrouillage.
En option : sortie diagnostic BR
Sortie de signalisation porte
ON lorsque la porte est fermée.
Sortie de signalisation DIA
ON lorsque l'appareil présente un défaut.
Sortie de sécurité voie A
ON lorsque la porte est fermée et verrouillée.
Attention : tenir compte de la position du commutateur DIP.
Tension de service électronique BR, 0 V
Voir la fiche technique jointe avec le sous-module
Entrée de réinitialisation (Reset), l'appareil est réinitialisé si 24 V DC est appliquée pendant au moins 3 s sur l'entrée RST.
Sortie de sécurité voie B
ON lorsque la porte est fermée.
Attention : tenir compte de la position du commutateur DIP.
Voir la fiche technique jointe avec le sous-module
Voir la fiche technique jointe avec le sous-module
Raccordement pour accessoires optionnels, voir la fiche technique jointe
Raccordement pour accessoires optionnels, voir la fiche technique jointe
(trad. mode d'emploi d'origine) 2530674-03-10/21
