POWER WAVE® 300C

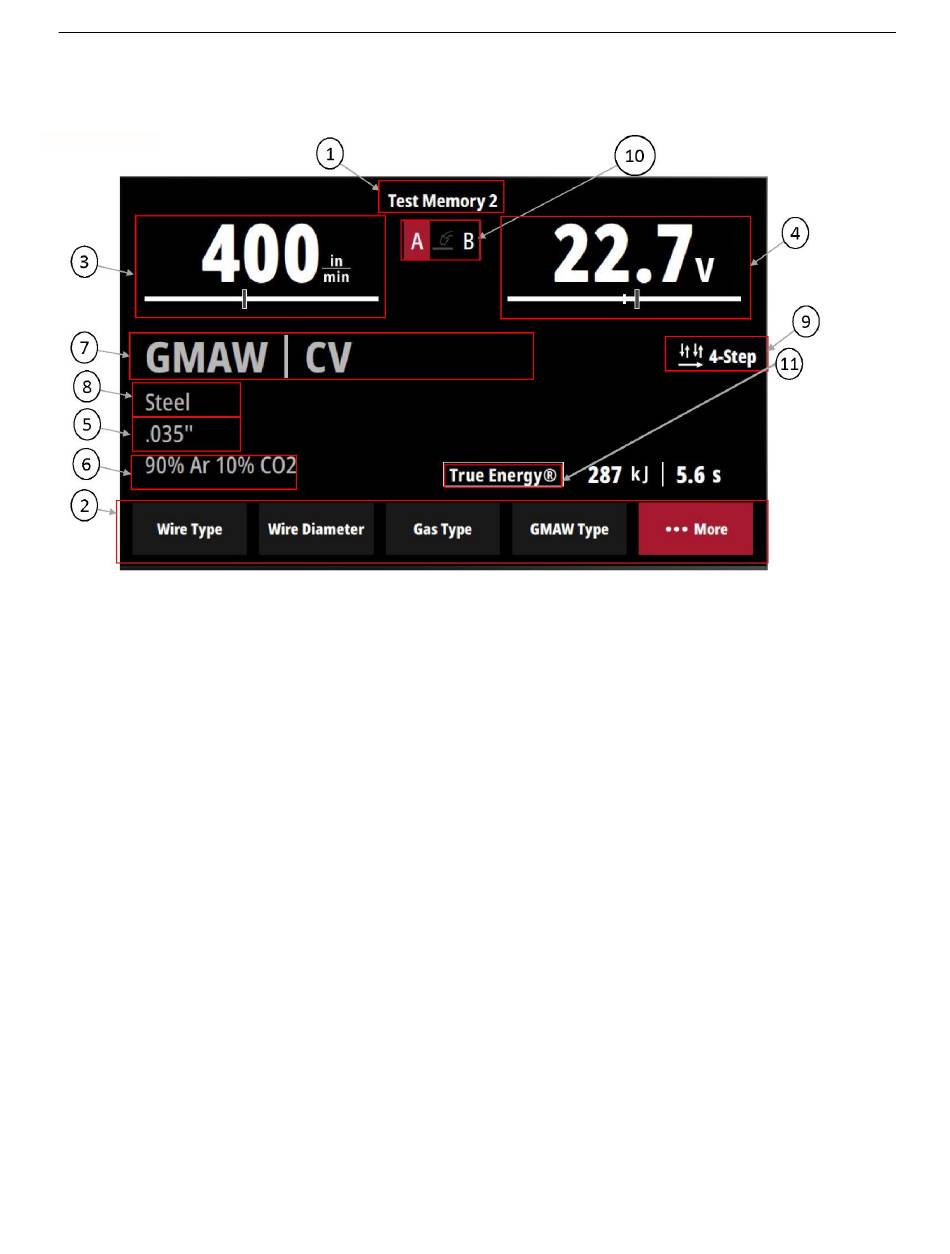

ÉCRAN D'ACCUEIL GMAW (AFFICHAGE AVANCÉ)
FIGURE B.10
1. Nom de la mémoire
2. Barre de menu - Utilisez le bouton de menu pour faire défiler les options en bas de l'écran.
Appuyez sur le bouton pour sélectionner l'option en surbrillance.
3. Réglage de la vitesse de dévidage du fil - Règle la vitesse de dévidage du fil souhaitée, utilisez le bouton
gauche pour l'ajuster.
4. Réglage de la tension/Trim - Règle la tension ou le trim (longueur d'arc), utilisez le bouton droit pour
l'ajuster.
5. Sélection du diamètre du fil
6. Sélection du type de gaz
7. Sélection du mode GMAW
8. Sélection du type de fil
9. Verrouillage de la gâchette à 2 / 4 étapes - Permet de basculer entre le verrouillage de la gâchette
à 2 étapes et à 4 étapes. Le mode à 2 étapes fournit la puissance de soudage et alimente le fil
uniquement lorsque la gâchette est enfoncée. Le mode à 4 étapes élimine le besoin de tenir la
gâchette pendant le soudage. Il fonctionne en 4 étapes :
1.
2.
3.
4.
REMARQUE : Aucun symbole ne sera affiché si le mode 2-étapes est actif.
10. Indicateur de procédure double - Affiche la procédure/le programme de soudage actif. En
appuyant sur le bouton du processus actif, on passe d'une option de procédure/programme
à l'autre.
11. Énergie réelle - Calcule automatiquement l'apport de chaleur pour la soudure.
Fermer la gâchette et établir l'arc de soudage.
Relâcher la gâchette et continuer à souder.
Refermer la gâchette vers la fin du soudage.
Relâcher à nouveau la gâchette pour arrêter le soudage.
B-15
OPÉRATION
