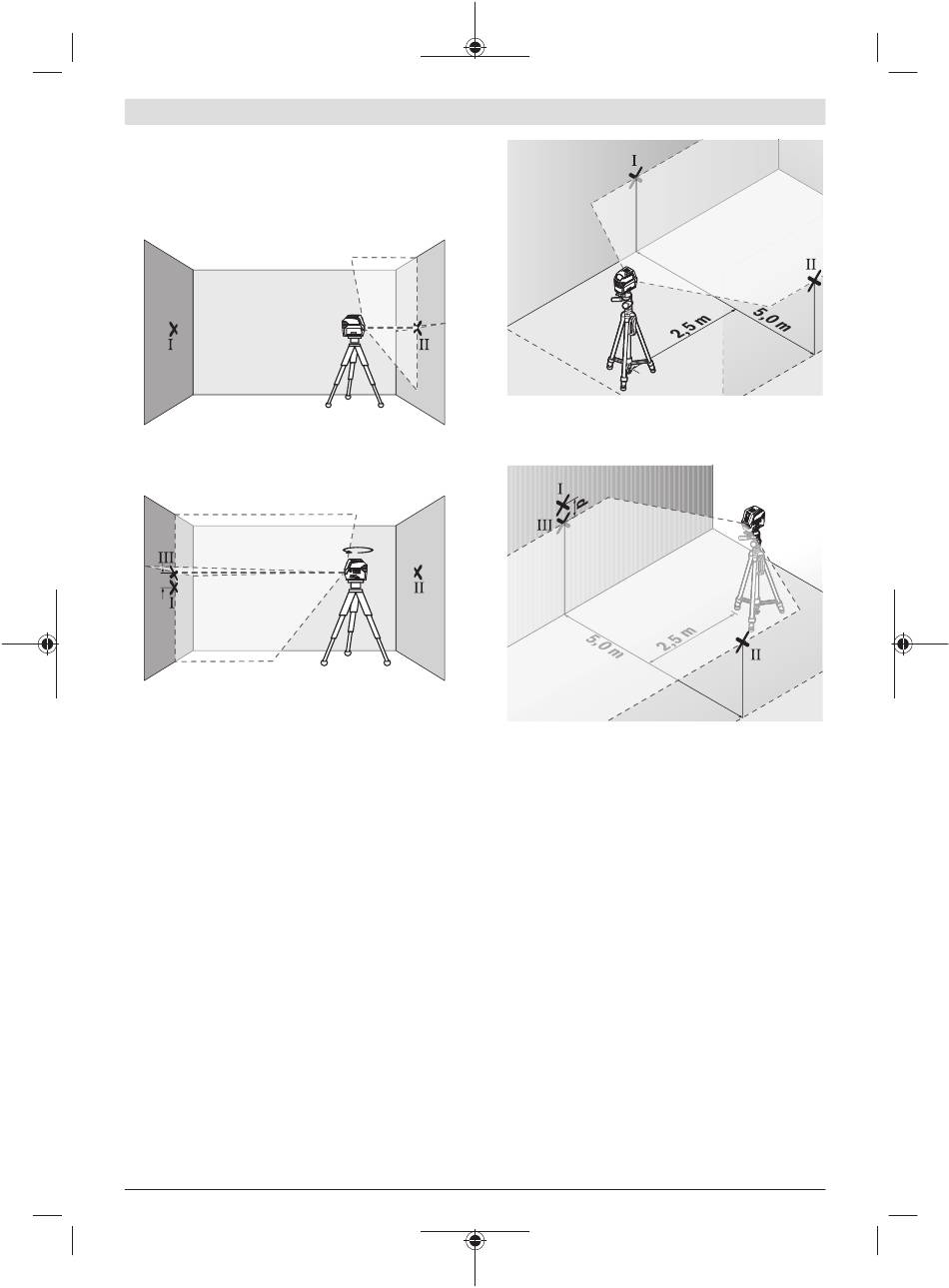

– Otočte měřicí přístroj o 180°, nechte ho znivelovat
a označte průsečík laserových čar na protilehlé stěně B
(bod Ⅱ).
– Umístěte měřicí přístroj – aniž byste ho otočili – blízko
u stěny B, zapněte ho a nechte ho znivelovat.
A
– Nastavte měřicí přístroj do takové výšky (pomocí stativu
nebo případně podložením), aby průsečík laserových čar
dopadal přesně na vyznačený bod II na stěně B.
A
d
– Otočte měřicí přístroj o 180°, aniž byste změnili výšku.
Namiřte ho na stěnu A tak, aby svislá laserová čáry
probíhala vyznačeným bodem I. Nechte měřicí přístroj
znivelovat a označte průsečík laserových čar na stěně A
(bod Ⅲ).
– Rozdíl d mezi oběma označenými body Ⅰ a Ⅲ na stěně A
udává skutečnou výškovou odchylku měřicího přístroje.
U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná
odchylka:
10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body Ⅰ a Ⅲ smí
tedy činit maximálně 3 mm.
Kontrola přesnosti nivelace vodorovné čáry
Pro kontrolu potřebujete volnou plochu cca 5 × 5 m.
– Namontujte měřicí přístroj doprostřed mezi stěny A a B na
stativ nebo ho položte na pevný, rovný podklad. Zvolte
provoz s vodorovnou čárou s automatickou nivelací
a nechte měřicí přístroj znivelovat.
Bosch Power Tools
B
– Označte ve vzdálenosti 2,5 m od měřicího přístroje na
obou stěnách střed laserové čáry (bod I na
stěně A a bod Ⅱ na stěně B).
A
B
180°
– Postavte měřicí přístroj otočený o 180° do vzdálenosti
5 m a nechte ho znivelovat.
– Nastavte měřicí přístroj do takové výšky (pomocí stativu
nebo případně podložením), aby střed laserové čáry
dopadal přesně na vyznačený bod II na stěně B.
– Označte na stěně A střed laserové čáry jako bod Ⅲ (svisle
nad, resp. pod bodem Ⅰ).
– Rozdíl d mezi oběma označenými body I a Ⅲ na
stěně A udává skutečnou odchylku měřicího přístroje od
vodorovné roviny.
U měřicí dráhy 2 × 5 m = 10 m činí maximální přípustná
odchylka:
10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body Ⅰ a Ⅲ smí
tedy činit maximálně 3 mm.
Kontrola přesnosti nivelace svislé čáry
Pro kontrolu potřebujete dveřní otvor, u kterého je (na
pevném podkladu) na každé straně dveří nejméně 2,5 m
místa.
– Postavte měřicí přístroj ve vzdálenosti 2,5 m od dveřního
otvoru na pevný, rovný podklad (ne na stativ). Zvolte
provoz se svislou čárou s automatickou nivelací. Namiřte
laserovou čáru na dveřní otvor a nechte měřicí přístroj
znivelovat.
A
B
1 609 92A 7L7 | (08.06.2022)
Čeština | 127
