Elpro 12 EVO
I
Per utilizzare Elpro 12 EVO in modalità compatibilità con Elpro 12 PLUS per NYOTA 115 vecchia serie quindi senza encoder, freno
elettronico, rallentamento e inversione all'ostacolo eseguire le seguenti impostazioni:
!
- settare al minimo il trimmer del freno elettronico
- impostare in ON il dip-switch n° 9
- settare al massimo il trimmer della forza in quanto verrà utilizzata la frizione meccanica.
NC
27 28 29
30 31 32 33 34
Uscita per 2ª
anta scorrevole
L30 L31 L32 L34
led verde, deve essere
sempre acceso
DIP-SWITCH
1 = ON Fotocellula ferma in apertura
2 = ON Radio non inverte (e non blocca) in apertura
3 = ON Chiude in automatico
4 = ON Prelampeggio attivo
5 = ON Radio passo-passo con blocco intermedio
6 = ON Servizio a uomo presente (Dip 4 = OFF e Dip 3 = OFF)
7 = ON Lampeggiatore spento in pausa
8 = ON In apertura e in pausa richiude dopo passaggio fotocellula
9 = ON Elimina rallentamenti e lettura encoder (sostituisce ELPRO 12 PLUS)
10 = OFF Libero, da definire
11 = OFF Nyota 115 (1,0 CV), ON Nyota 115 (0,5 CV)
12 = ON Attiva funzione scheda secondaria (modalità slave)
LED DI DIAGNOSTICA
L1 (verde acceso) = Fotocellule, si spegne ad ostacolo presente
L4 (rosso spento) = Apre, si illumina ad impulso del comando di apertura
L5 (rosso spento) = Chiude, si illumina ad impulso del comando di chiusura
L6 (verde acceso) = Blocco, si spegne ad impulso del comando di stop
L7 (rosso spento) = Radio, si illumina ad ogni impulso dal trasmettitore
L8 (rosso spento) = Finecorsa chiude, spento a cancello chiuso
L10 (rosso spento) = Finecorsa apre, spento a cancello aperto
L30 (rosso spento) = Pedonale, si illumina ad ogni comando pedonale
L31 (verde acceso) = Costa o fotocellula a protezione apertura, nessun ostacolo presente
L32 (verde acceso) = Costa a protezione chiusura, nessun ostacolo presente
L34 (verde acceso) = Ingresso del 2° Nyota 115 EVO
POWER (verde acceso) = Presenza tensione di rete 230 V e integrità fusibili F1, F2, F3, F4

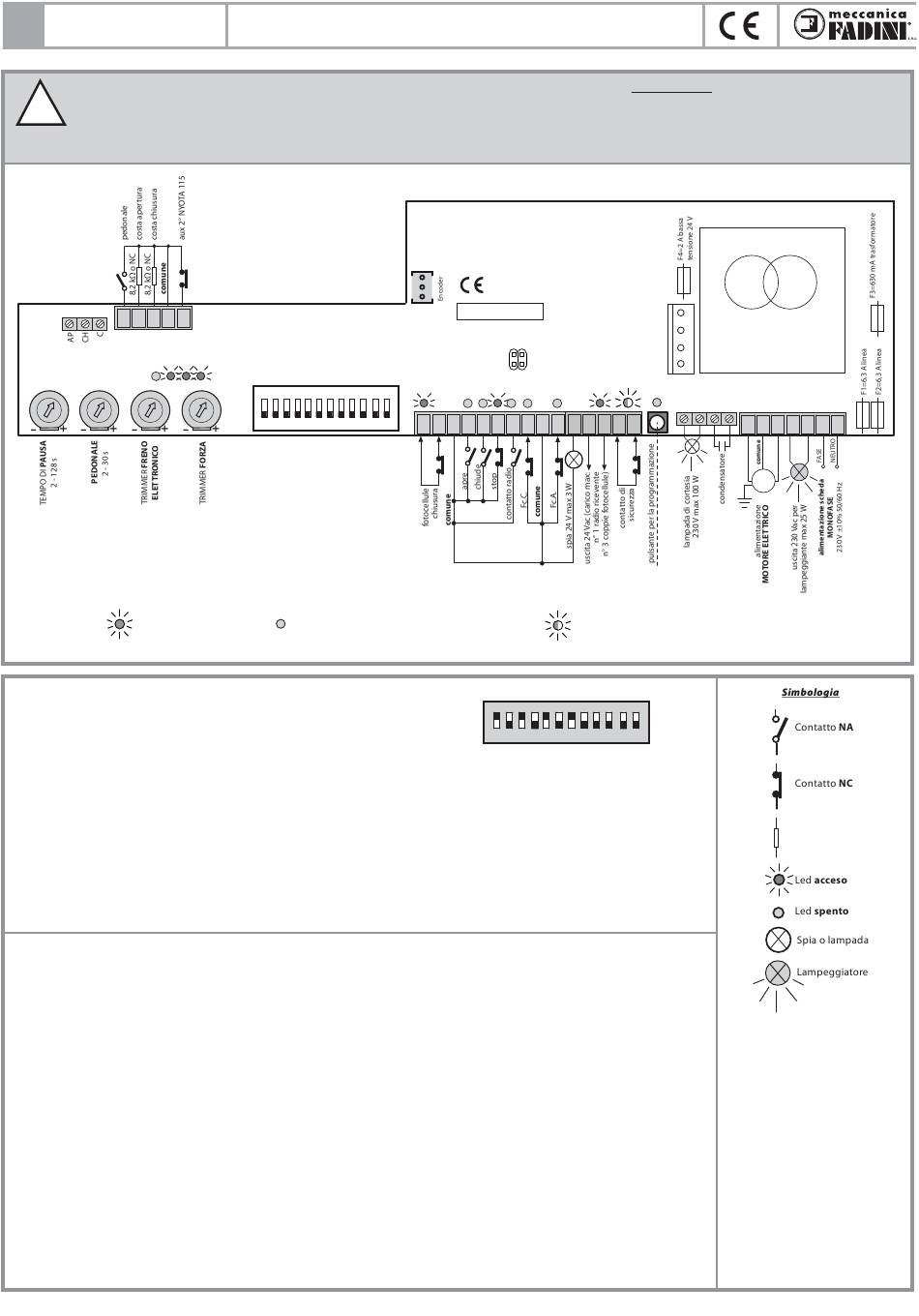

PROGRAMMATORE ELETTRONICO PER NYOTA 115 EVO
ON
OFF
1 2 3 4 5 6 7 8 9 10 11 12
led rosso, deve essere sempre spento, si
accende in presenza di un contatto o di un
comando
Elpro 12 EVO
ELPRO 12 EVO
Supporto per scheda
radio da innesto
SETUP
EDGE
A B
Power
L1 L4 L5 L6 L7 L8 L10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
NC
led rosso lampeggiante: programmatore in
fase di programmazione, in attesa di un
impulso con pulsante di programmazione
DIP-SWITCH
1 2 3 4 5 6 7 8 9 1 0 1 1 1 2
3
TRASFORMATORE
ENC
LP
23 24 25 26
16 17 18 19 20 21 22
NC
M1
ON
O F F
Contatto resistivo
8,2 k o NC
Ω
