Notice d'instructions
M4000 Adv., Adv. A/P, Area

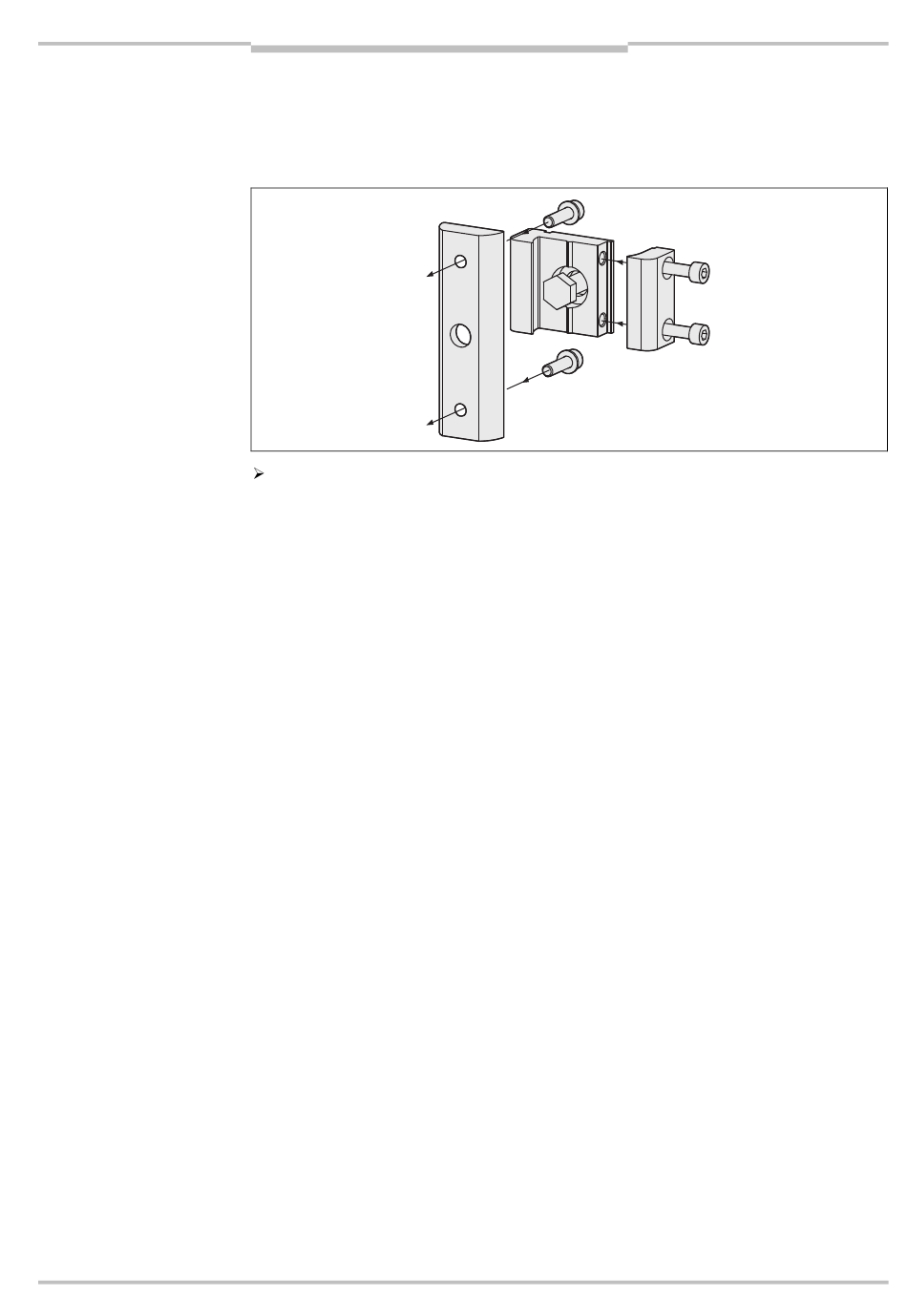

Fig. 49 : Assemblage d'une
équerre de fixation orientable
Remarque
8010801/YT72/2016-02-19
Sujet à modification sans préavis
Montage
7.2.5
Fixation avec équerre de fixation orientable
L'équerre de fixation orientable est fabriquée en aluminium anodisé noir. Il est en grande
partie masqué par l'appareil. Après le montage, l'équerre de fixation orientable offre la
possibilité de corriger l'alignement horizontal de l'émetteur et du récepteur de ±2,0°.
Le couple de serrage des vis des équerres orientables est de 5 à 6 Nm. Un serrage plus
important peut endommager les supports, un serrage plus faible ne garantit pas une
immobilisation suffisante.
© SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés
Chapitre 7
Réf. 2017751
81
