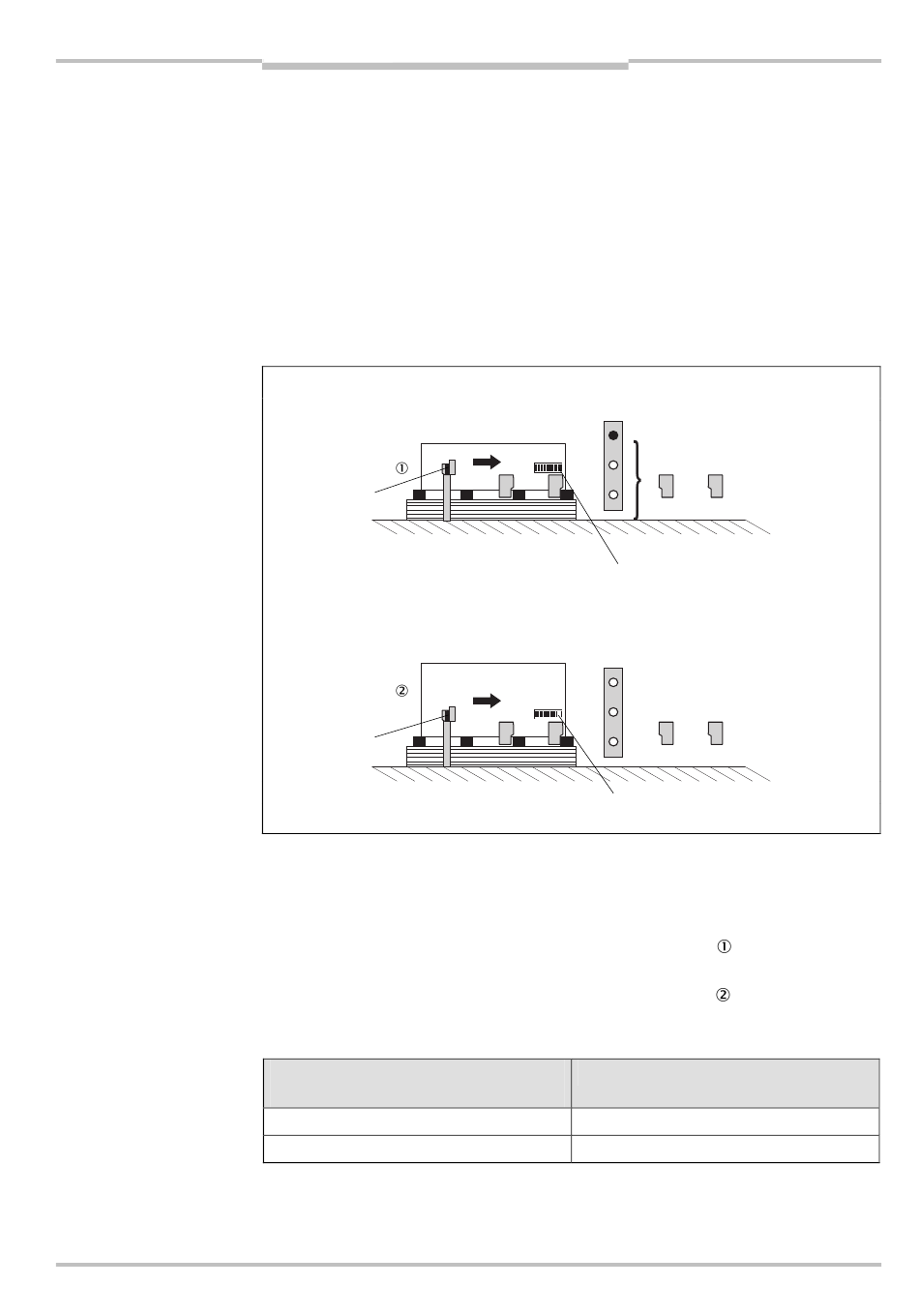

Fig. 33 : Principe de fonction-
nement de la commutation
entre les fonctions désensibi-
lisation partielle et inhibition
avec le lecteur de code-
barres
Tab. 25 : Sélection du type
de neutralisation en fonction
du signal d'entrée
8010801/YT72/2016-02-19
Sujet à modification sans préavis
Fonctions d'inhibition
configurables
6.7
Commutation désensibilisation partielle/inhibition
Si la désensibilisation partielle est configurée, une fonction de commutation entre désensi-
bilisation partielle et inhibition apparaît. Pour garantir qu'un signal erroné ne déclenche un
passage illicite de la fonction désensibilisation partielle à la fonction inhibition, le système
contrôle si le signal complémentaire C1 (séquence dynamique) indique qu'une condition
valable de commutation est présente (cf. le paragraphe «Signal complémentaire C1»
page 51).
Une commutation est souhaitée si p. ex. des marchandises de différentes hauteurs arri-
vent en ordre quelconque et que certains faisceaux ne peuvent rester actifs en permanen-
ce sans interrompre le convoyage. La classification des marchandises peut p. ex. être con-
fiée à un lecteur de code-barres qui génère le signal C1 nécessaire à la commutation.
Lecteur de
code-barres
(grâce au signal complémentaire C1, produit par un lecteur de code-barres)
Lecteur de
code-barres
Dans l'exemple, un lecteur de code-barres autorise la commutation entre les fonctions dé-
sensibilisation partielle et inhibition. Les différentes hauteurs de marchandises sont spéci-
fiées par le code-barres et enregistrées. Le lecteur de code-barres classe les marchandi-
ses et produit au besoin le signal C1 sur une sortie séparée.
Lorsque le lecteur de code-barres détecte une marchandise basse
partielle reste en fonction.
Lorsque le lecteur de code-barres détecte une marchandise haute
complémentaire C1 qui fait passer de la fonction désensibilisation partielle à la fonction
inhibition.
Entrée C1
Désensibilisation partielle/Inhibition (muting)
À l'état bas (LOW)
À l'état haut (HIGH)
