sitif anti-refoulement. Reportez-vous aux notices de
montage fournies avec le dispositif anti-refoulement.
Conditions: VKK .. 356 .., VKK 476 .. , VKK .. 486 .., VKK 656
..
–
Tenez compte de la hauteur de l'élément in-
termédiaire avec orifice de mesure (réf. art.
301369), qui est de 160 mm.
–
Commencez le montage par le produit le plus éloi-
gné du conduit (1).
2.
Montez le clapet des gaz de combustion (5) sur les
produits.
3.
Procédez à la mise à longueur de la rallonge de 500
mm (PP) (6), ⌀ 80 mm, du côté lisse.
4.
Introduisez la rallonge dans le clapet des gaz de com-
bustion ou le manchon des gaz de combustion des pro-
duits, jusqu'en butée.
5.
Montez un collier (réf. art. 300940).
6.
Utilisez ce collier pour fixer la rallonge (PP) (6),
⌀ 80 mm.
–
Serrez le collier du tube après avoir terminé les tra-
vaux de montage seulement.
Introduisez le coude à 87° (PP) (7), ⌀ 80 mm dans la
7.
rallonge (8), jusqu'en butée.
8.
Orientez le coude à 87° en direction du conduit, suivant
un angle de 45°.
9.
Montez un collier du commerce pour le tube des gaz de
combustion (PP) (8), ⌀ 130 mm, avec extrémité d'enfi-
chage de 45°.
10. Introduisez l'extrémité d'enfichage de 45° dans l'arc de
87°.
11. Fixez le tube des gaz de combustion à l'aide du collier.
–
Attendez d'avoir terminé les travaux de montage
pour serrer le collier.
10
11
10 8
10 11

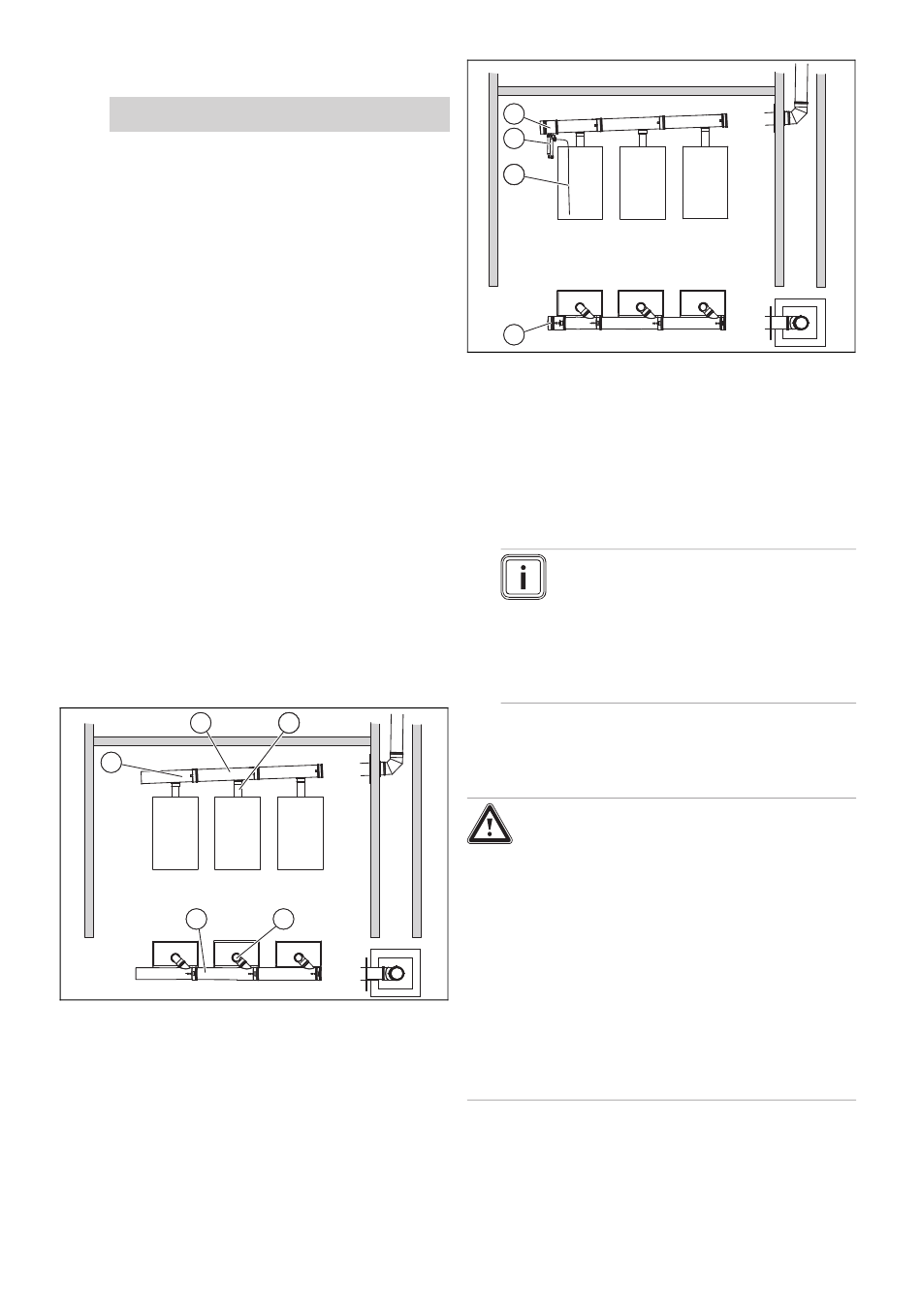

12. Procédez de la même manière pour le deuxième, le
troisième (et le quatrième) produit ((9), (10) et (11)) et
raccordez les tubes des gaz de combustion (8) et (11).
–
Il peut être nécessaire de mettre la rallonge des gaz
de combustion à longueur du côté lisse, suivant la
distance à laquelle se trouvent les produits.
0020145636_04 Notice de montage
9
10 9
10 9
10
10
13
10
10
14
10
15
10
15
13
10
13. Introduisez la pièce en T avec trappe d'inspection (12)
dans le manchon du tube des gaz de combustion du
dernier produit, jusqu'en butée.
14. Montez les rallonges ou les coudes éventuellement
nécessaires, puis emboîtez le dernier tube prolongateur
sur le tube des gaz de combustion du conduit.
15. Introduisez le manchon de vidange des condensats
(PP) (13), ⌀ 130 mm, dans le tube des gaz de combus-
tion le plus éloigné du conduit, jusqu'en butée.
Remarque
Pour relier la dernière rallonge au raccord du
conduit, il est possible de soulever un peu le
système d'évacuation des gaz de combus-
tion hors du connecteur du produit. Une fois
le raccordement au conduit effectué, ren-
foncez le système d'évacuation des gaz de
combustion dans le connecteur du produit.
16. Montez le siphon des condensats (14) ainsi que la
conduite d'écoulement des condensats (15) à prévoir
sur place.
Danger !
Danger de mort en cas de fuite de gaz de
combustion !
Si le siphon des condensats est relié her-
métiquement à la conduite d'évacuation des
égouts, le siphon des condensats peut être
entièrement aspiré. Si le siphon de conden-
sats est vide ou qu'il n'est pas suffisamment
rempli, les gaz de combustion risquent de se
diffuser dans l'air ambiant.
▶
Ne raccordez pas la conduite d'écoule-
ment de condensat hermétiquement par
un raccord ferme à la conduite d'évacua-
tion des égouts.
17. Raccordez la conduite d'écoulement des condensats
au système domestique d'évacuation des eaux usées.
18. Serrez tous les colliers de tube.
19. Montez la plaque murale sur le puits.
Montage 5
