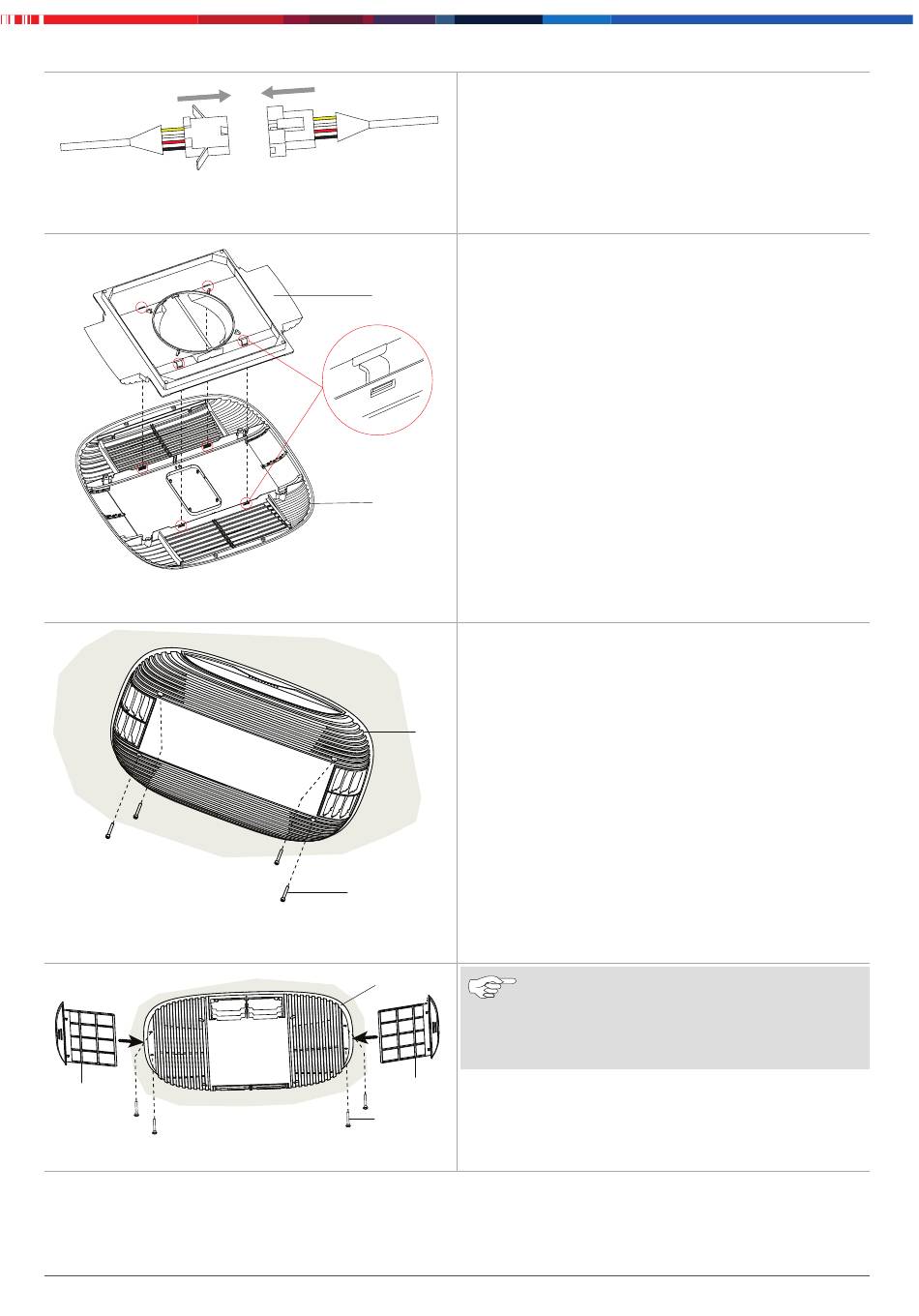

Fig. 16: Collegamento diffusore d'aria e cavi dell'unità
esterna
Fig. 17: Collegare il gruppo diffusore dell'aria alla
staffa di montaggio
Fig. 18: Fissare il gruppo diffusore dell'aria alla staffa
di montaggio
2
Fig. 19: Fissare il diffusore dell'aria al soffitto
Cool Top Trail 20/24
Collegare la presa e la spina dei cavi del distributore
X
dell'aria e dell'unità esterna.
– Assicurarsi che i colori dei cavi coincidano: giallo
con giallo, rosso con rosso, ecc.
Collegare il diffusore dell'aria (3) alla staffa di mon-
X
taggio (1) bloccando i due componenti.
– Si sentiranno quattro clic quando i perni (2) saran-
1
no collegati.
2
3
Collegare il diffusore dell'aria (1) alla staffa di mon-
X
taggio con quattro viti a testa bombata ST4,2*19 (2).
1
2
1
Fissare il diffusore dell'aria (1) al soffitto utilizzando
X
2
4 viti a testa svasata (3).
3
Inserire i filtri dell'aria (2) dal diffusore d'aria.
X
NOTA
Questo passaggio è facoltativo. Lo scopo di
tali viti è soltanto quello di ridurre un poten-
ziale spazio tra il diffusore dell'aria e il soffit-
to del veicolo.
