400 x 400

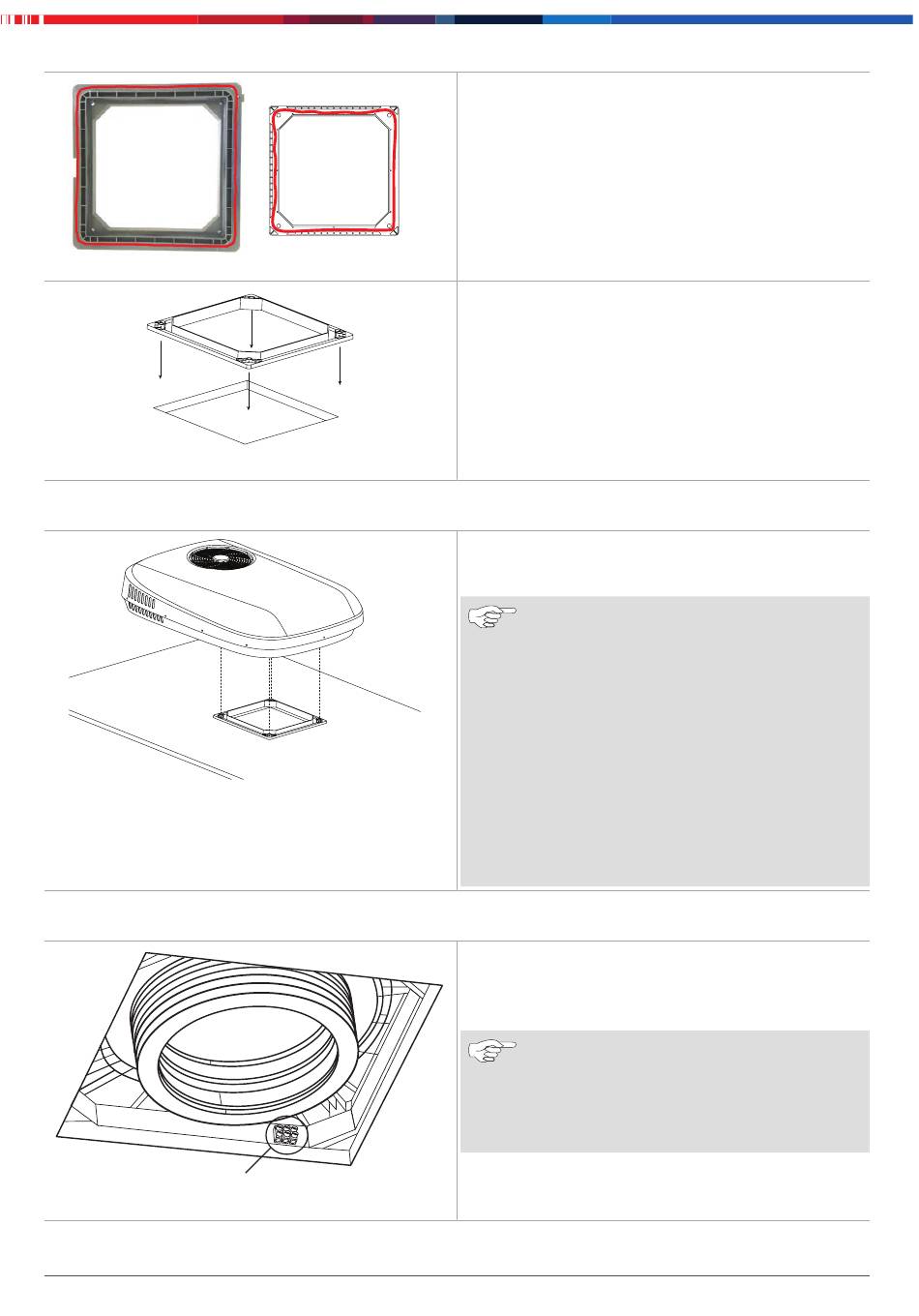

Afb. 09: Paden van afdichting
Afb. 10: Een effectieve afdichting maken
4.7

Montage van de buiteneenheid

Afb. 11: Plaats de buiteneenheid
4.8

De externe voeding verbinden

Afb. 12: Locatie van het aansluitblok
Cool Top Trail 20/24
360 x 360
1
Draai het onderdeel om en breng sillicoon afdich-
X
tingsmiddel aan op de achterzijde van 'This side up',
zoals afgebeeld.
Draai het onderdeel opnieuw om en verzeker dat
X
'This side up' omhoog wijst. Druk het onderdeel ste-
vig in het montagegat en verwijder overtollig afdich-
tingsmiddel.
Plaats de buiteneenheid op het gemonteerde adap-
X
terframe en pas de positie aan om te verzekeren dat
de vier boutgaten in de hoeken overeenkomen.
OPMERKING
De buiteneenheid is zwaar. Zorg altijd dat er
een tweede persoon is om de eenheid te
helpen dragen.
Til de buiteneenheid niet op aan de boven-
ste witte afdekking. Til de eenheid op aan
de basis.
Controleer met de M8-bouten of de gaten
op de buiteneenheid zijn uitgelijnd met de
gaten van de adapter. Als dit niet zo is, ver-
plaats de buiteneenheid dan om de gaten
uit te lijnen.
Breng geen extra afdichtingsmiddel aan tus-
sen de buiteneenheid en het adapterframe.
Kijk omhoog terwijl u zich in het voertuig bevindt en
X
zoek het aansluitblok (1).
Verbind de kabel van de externe voeding met het
X
driepolige aansluitblok.
OPMERKING
Koppel de actieve, neutrale en aardedraad.
Draai de schroeven stevig vast om te verze-
keren dat de stroomdraad niet los zit of on-
juist is bevestigd. Dit kan leiden tot kortslui-
ting of brand.
