3.32 Install 2x5-pin male pin header connector

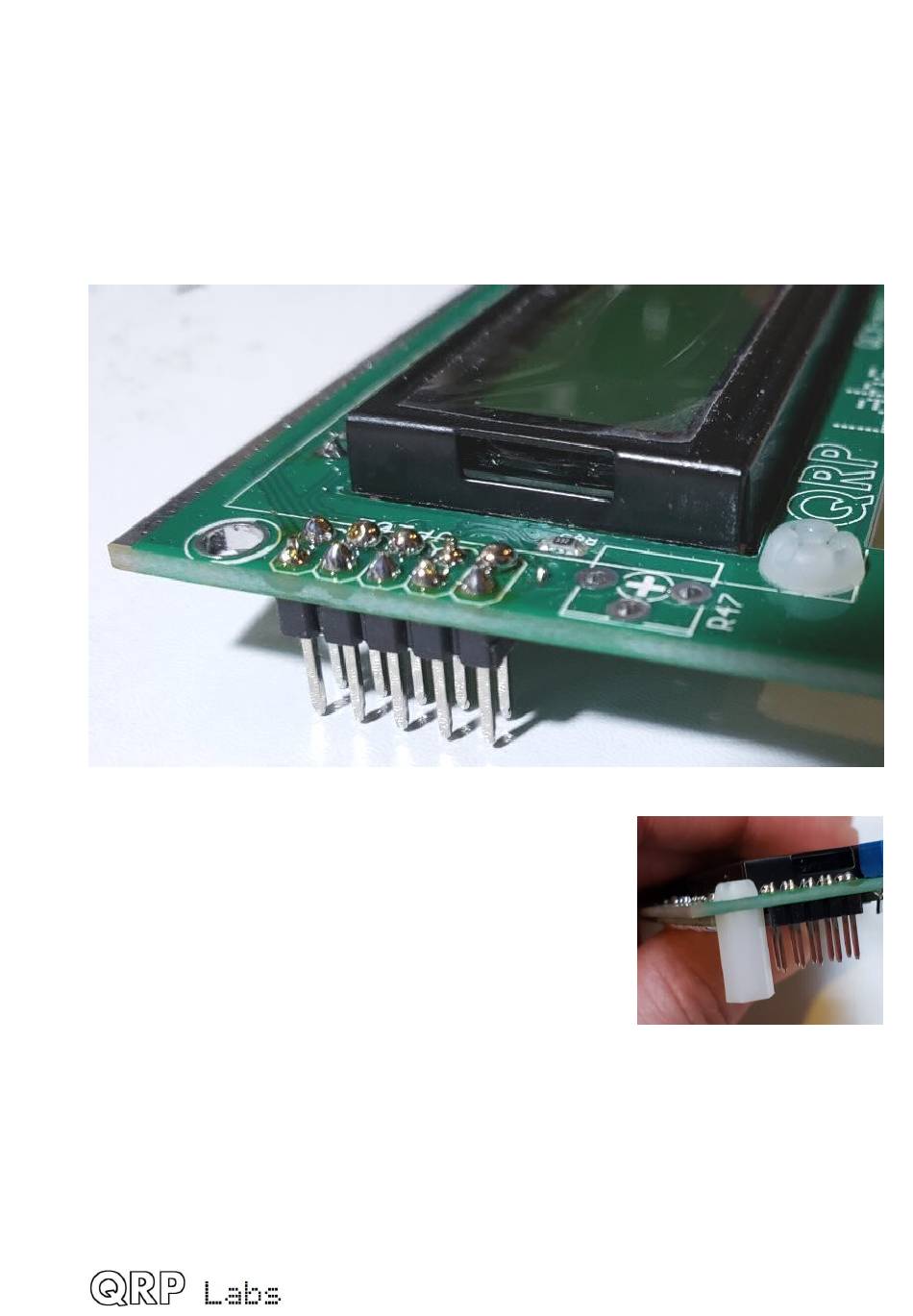

Installez l'embase mâle 2x5 broches par le dessous de la carte de circuit imprimé de l'écran
; le bout court des broches doit être inséré à travers la carte de circuit imprimé par le bas,
comme indiqué.
Soudez d'abord une broche et vérifiez l'alignement avant de continuer avec les neuf autres.
Essayez de vous assurer que l'embase des broches est bien centrée dans la position qui lui
a été attribuée.
.
3.33 Install four 11mm nylon spacers
Installez quatre entretoises hexagonales en nylon de 11 mm
sur la face inférieure du circuit imprimé LCD à l'aide de quatre
vis en nylon de 6 mm, comme indiqué.
Veillez à ce que les entretoises hexagonales soient placées de
manière à ce qu'un côté plat soit parallèle au bord du PCB
voisin, de sorte qu'aucun coin ne dépasse le bord du PCB, ce
qui empêcherait le montage des panneaux d'extrémité du
boîtier.
