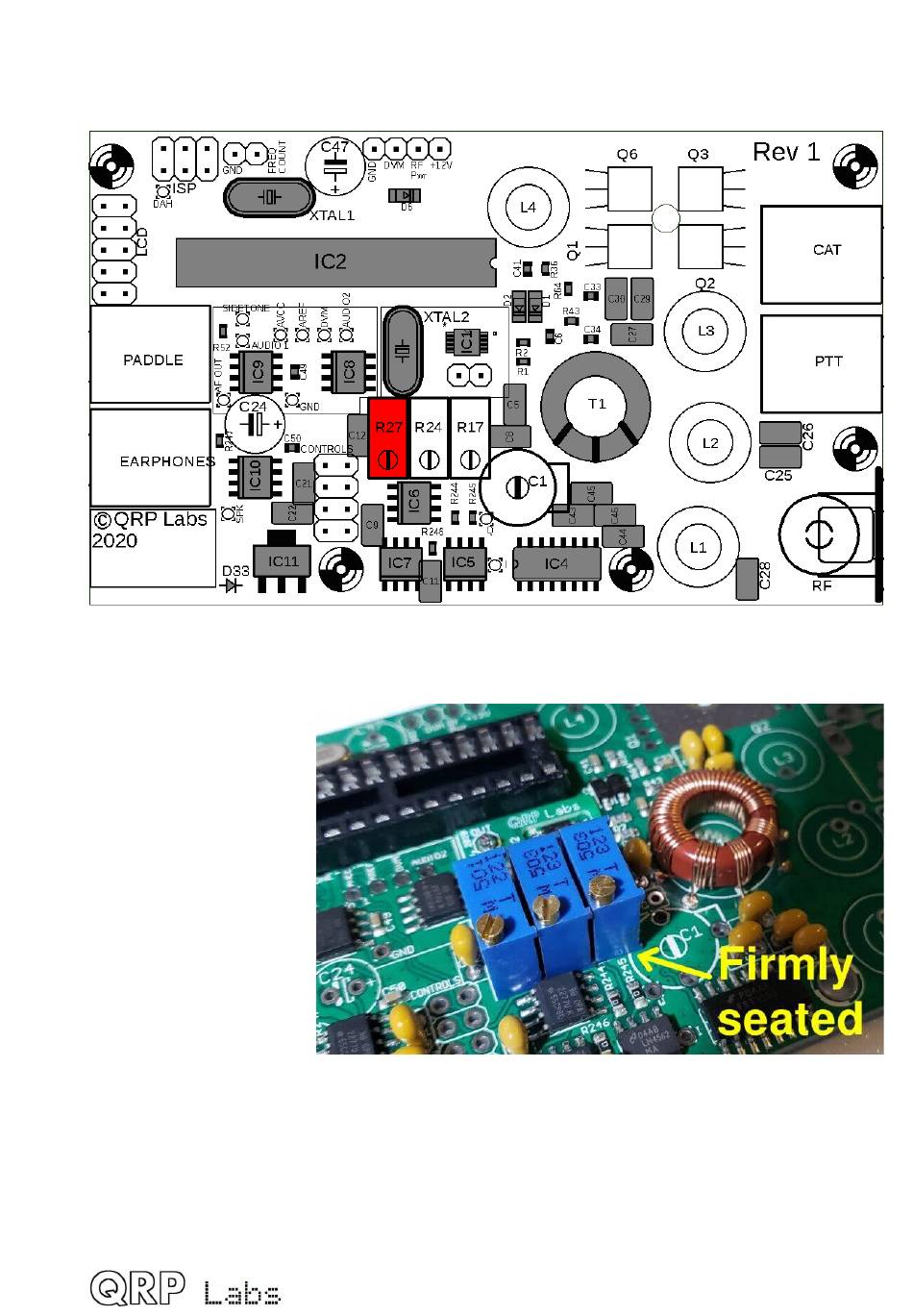

The screw on the resistor mustmatch the screw on the PCB silkscreen and layout diagram,
facing towards the lower edge of the board as drawn. Ensure it is firmly seated.
3.16 Install 50K multi-turn trimmer potentiometers
Il existe deux
potentiomètres de réglage
multi-tours de 50K, R17 et
R24. Ce sont les petits
composants de la boîte
bleue portant l'étiquette
"'503".
Les potentiomètres
trimmer doivent être
préparés avant
l'installation en coupant
les petits rebords en
plastique avec un
coupe-fil, comme décrit
dans la section
précédente.
Les vis de la résistance doivent correspondre aux vis de la sérigraphie du circuit imprimé et
du schéma de montage.
.
48
QCX-mini assembly Rev 1.05_Fr
