3.25 Wind and install toroid L2

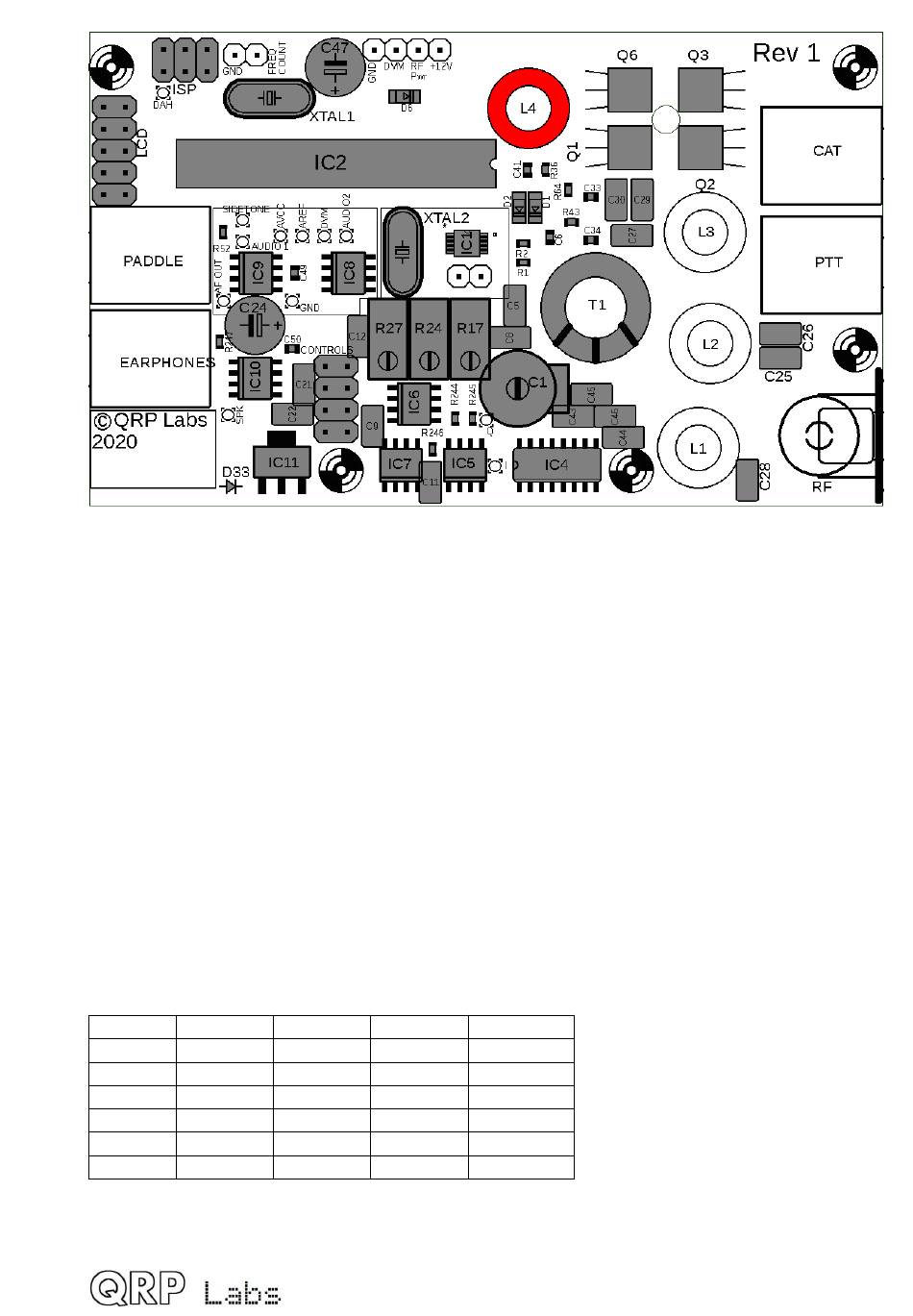

LL2 est un petit anneau toroïdal peint en jaune ou en rouge sur un côté. Il fait partie du
sachet du kit de filtre passe-bas fourni. L'installation de l'inducteur est similaire à celle de la
section précédente.
Dans le kit QCX-mini, il y a un certain avantage à enrouler le tore avec les spires bien
serrées, puis à l'installer, et seulement ensuite à les répartir uniformément. En effet,
vous voudrez probablement plus tard essayer de serrer et d'étendre les spires des tores
pour optimiser la puissance de sortie. De la manière dont les tore sont installés à plat sur le
circuit imprimé dans le QCX-mini, il est beaucoup plus facile d'étaler les spires si elles sont
initialement regroupées, que de les regrouper si elles sont initialement étalées. Dans ce
dernier cas, le fil sera plutôt tendu pour essayer de regrouper les spires.
Le nombre de tours dépend de la bande, voir le tableau suivant. Les valeurs d'inductance
sont approximatives et dépendent des variations du noyau et de la tension des tours. Ne
vous inquiétez pas de ces variations qui ne sont pas critiques dans ce cas.
Bande Tore
80m T37-2
60m T37-2
40m T37-6
30m T37-6
20m T37-6
17m T37-6
N'oubliez pas de retirer l'émail du fil et de vérifier
Colour Value
Rouge 3.0uH
Rouge 2.3uH
Jaune 1.7uH
Jaune 1.3uH
Jaune 0.90uH
Jaune 0.67uH
