REMARQUE : pour les modèles de moteur pneumatique
M07xxx, M12xxx et M18xxx, qui comprennent un grand
silencieux, enlevez le silencieux avant d'installer le
commutateur à lames. Remontez le silencieux après
l'installation du commutateur à lames.
19
20
Silencieux
F

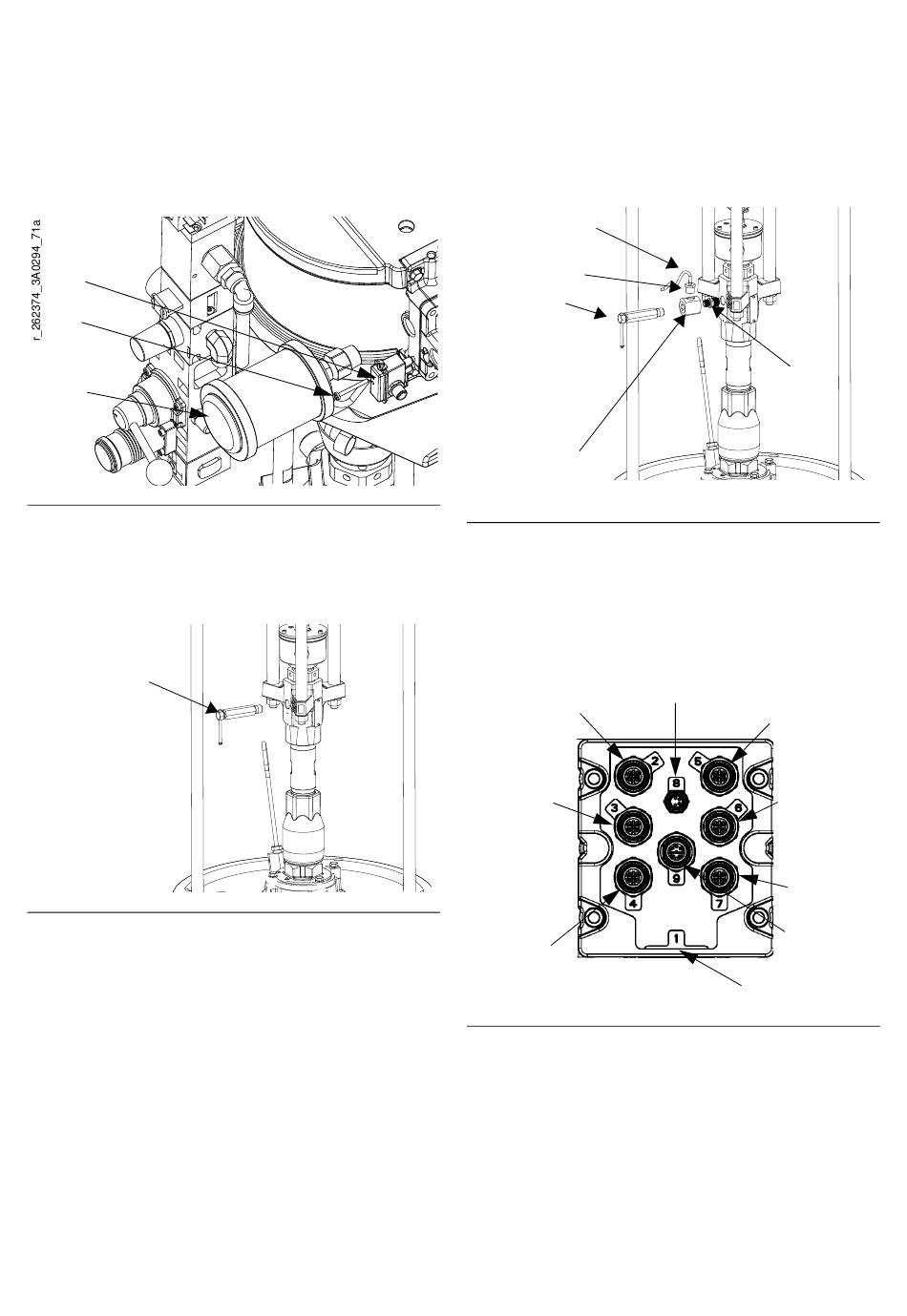

. 73 : Montage du commutateur à lames
IG
7. Montez le capteur de pression sur l'orifice de purge
de la pompe.
a. Utilisez une clé pour enlever la vanne de pression.
Vanne de pression
r_262370_3A0294_19a
F
. 74 : Retrait de la vanne de pression
IG
b. Appliquez le produit d'étanchéité fourni sur
l'adaptateur (27), le collecteur (28) et la vanne
de pression. Montez les trois dans cet ordre.
Voir F
. 75.
IG
c. Débranchez le capteur de pression au niveau
de PT1.
332199J
d. Montez le joint torique (33) et le capteur
de pression (29) ; utilisez des attaches
mono-usage (26) pour fixer le câble sur
l'élévateur et le flexible d'air.
29
33
Vanne
de pression
28
F
. 75 : Montage du capteur de pression
IG
8. Mettez les câbles en place. Consultez le tableau
d'identification des câbles dans la page suivante et
la F
. 77 pour découvrir un schéma des
IG
branchements des câbles.
État de la
distribution
Colonne témoin
Câble
d'extension
de l'électrovanne
Électrovanne
de changement
F
. 76 : Branchements du module de coupure
IG
Installation
27
r_262370_3A0294_20a
Fût peu rempli (1)
Démarrage/arrêt (2)
Câble
d'extension
du capteur
de pression
Non utilisé
Câble
du moteur
pneumatique
Câble du LCM
39
