10. Fixez les câbles sur le flexible d'air à l'aide
d'attaches mono-usage. Serrez toutes les attaches
puis coupez ce qui dépasse.
11. Rassemblez les câbles et reliez-les à l'aide d'une
attache mono-usage près du support (1) du boîtier
électronique afin qu'ils rentrent sous la protection
(4) du sous-ensemble boîtier électronique.
12. Placez la protection du sous-ensemble boîtier
électronique. Montez la protection arrière en
premier et fixez-la en serrant les vis à la main. Puis
mettez la protection avant et fixez-la en serrant les
vis à la main.
4 (avant)
F

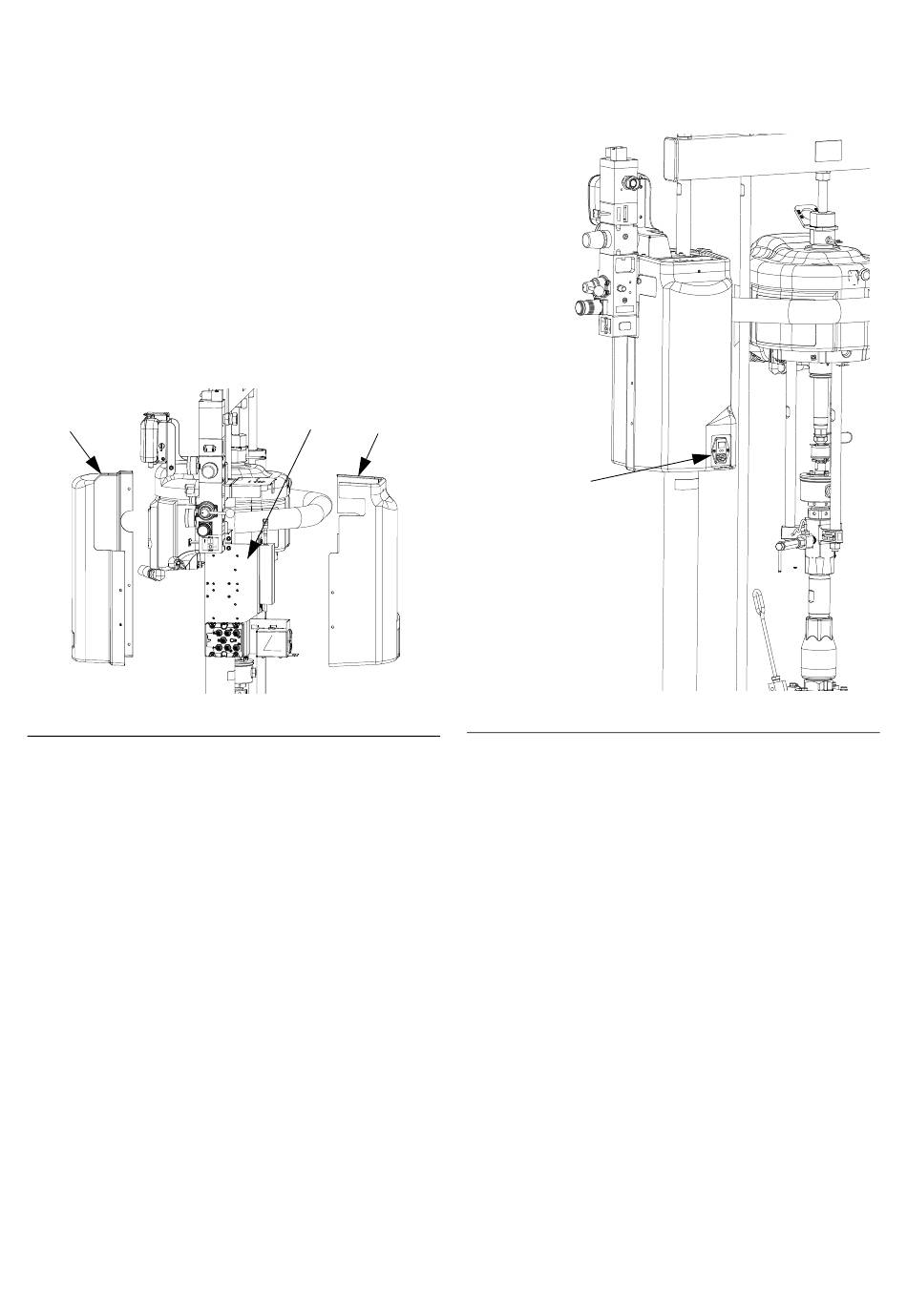

. 30 : Montage des protections
IG
332199J
13. Montez le cordon d'alimentation (14).
1
4 (arrière)
r_262370_3A0294_23a
F
électrique
14. Ouvrez les vannes d'arrêt d'air de l'ensemble
Montez
le cordon
d'alimentation
électrique
r_262370_3A0294_24a
. 31 : Montage du cordon d'alimentation
IG
commandes pneumatiques.
Installation
23
