K3NP
Paramètres

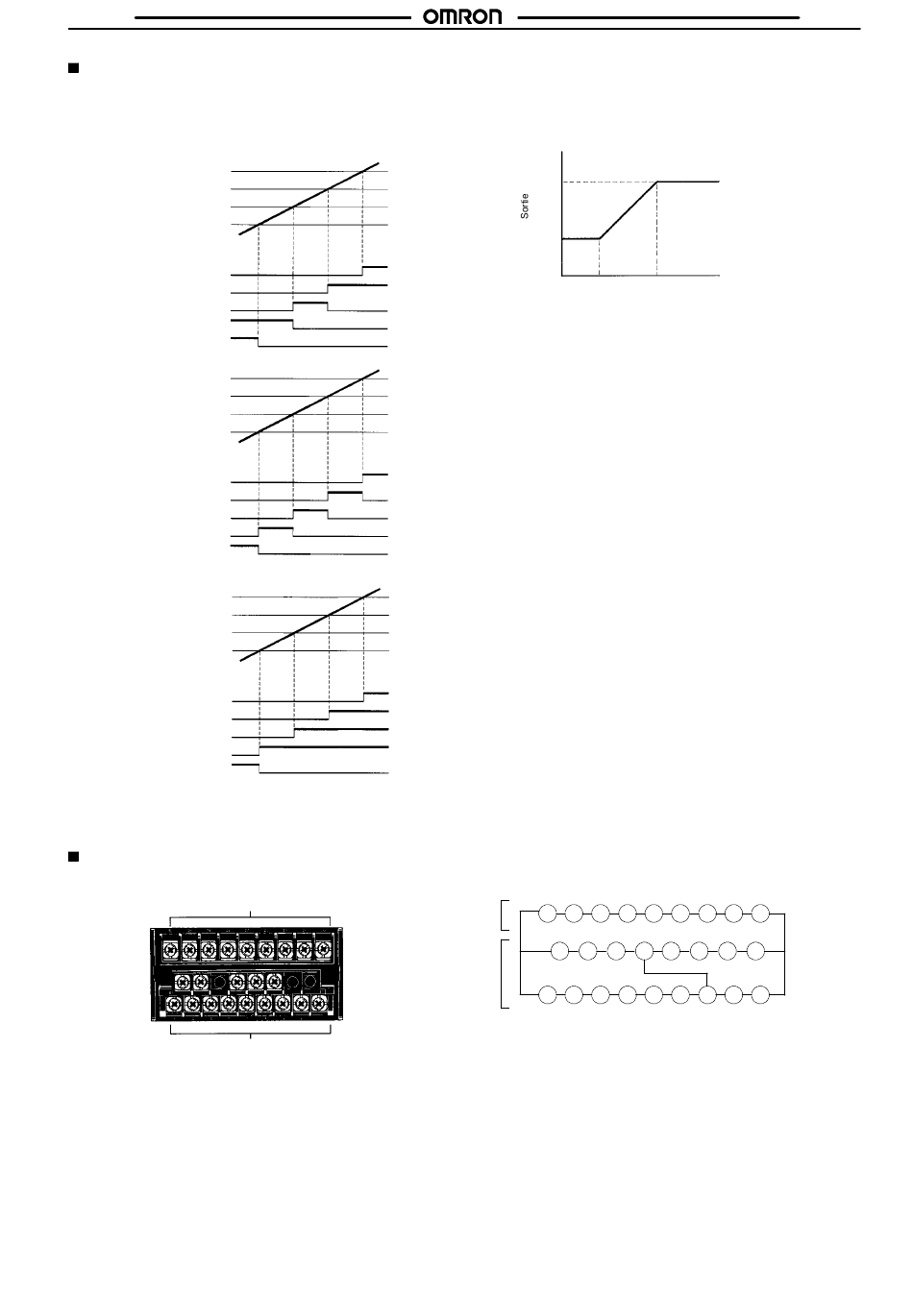

Sélection de la forme de sortie c-out
Les formes des sorties comparées peuvent être sélectionnées en
fonction du niveau de modification. Sélectionner la forme en fonction
de l'application.
Valeur de consigne HH
Valeur de consigne H
Valeur de consigne L
Valeur de consigne LL
Sortie comparée HH
Sortie comparée H
PASS
Sortie comparée L
Sortie comparée LL
Valeur de consigne HH
Valeur de consigne
Valeur de consigne L
Valeur de consigne LL
Sortie comparée HH
Sortie comparée H
PASS
Sortie comparée L
Sortie comparée LL
Valeur de consigne HH
Valeur de consigne H
Valeur de consigne L
Valeur de consigne LL
Sortie comparée HH
Sortie comparée H
Sortie comparée L
Sortie comparée LL
PASS
Rem. : Les conditions de paramétrage suivantes doivent être rem-
plies, sinon aucune sortie de zone ne sera correctement
effectuée :
LL < L < H < HH
Disposition des bornes
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Sortie standard
Sortie de la zone
Sortie de niveau
Unité de sortie
Unité d'entrée
Plage de sortie linéaire lset
Une plage de sortie linéaire peut être réglée selon le besoin. Une
valeur correspondant à la valeur de sortie maximum et celle corres-
pondant à la valeur de sortie minimum peut être réglée.
20 mA
4 mA
Limite
basse
Sélection à distance/local r-l
Sélectionner la programmation à distance quand le réglage se fait
par un système externe, ou sélectionner la programmation locale
quand la programmation se fait par les touches du panneau avant.
Préréglage
Les impulsions d'entrée sont converties dans la valeur désirée.
Numéros des bornes
Unité de
18 19 20 21 22 23 24 25 26
sortie
10
11
Unité
d'entrée
1
2
3
Rem. : Les bornes 7 à 13 sont connectées en interne.
Pour type de sortie
4 à 20 mA
Limite
Affichage
haute
12
13 14
15
16
17
4
5
6
7
8
9
K3NP
9
