K3NP

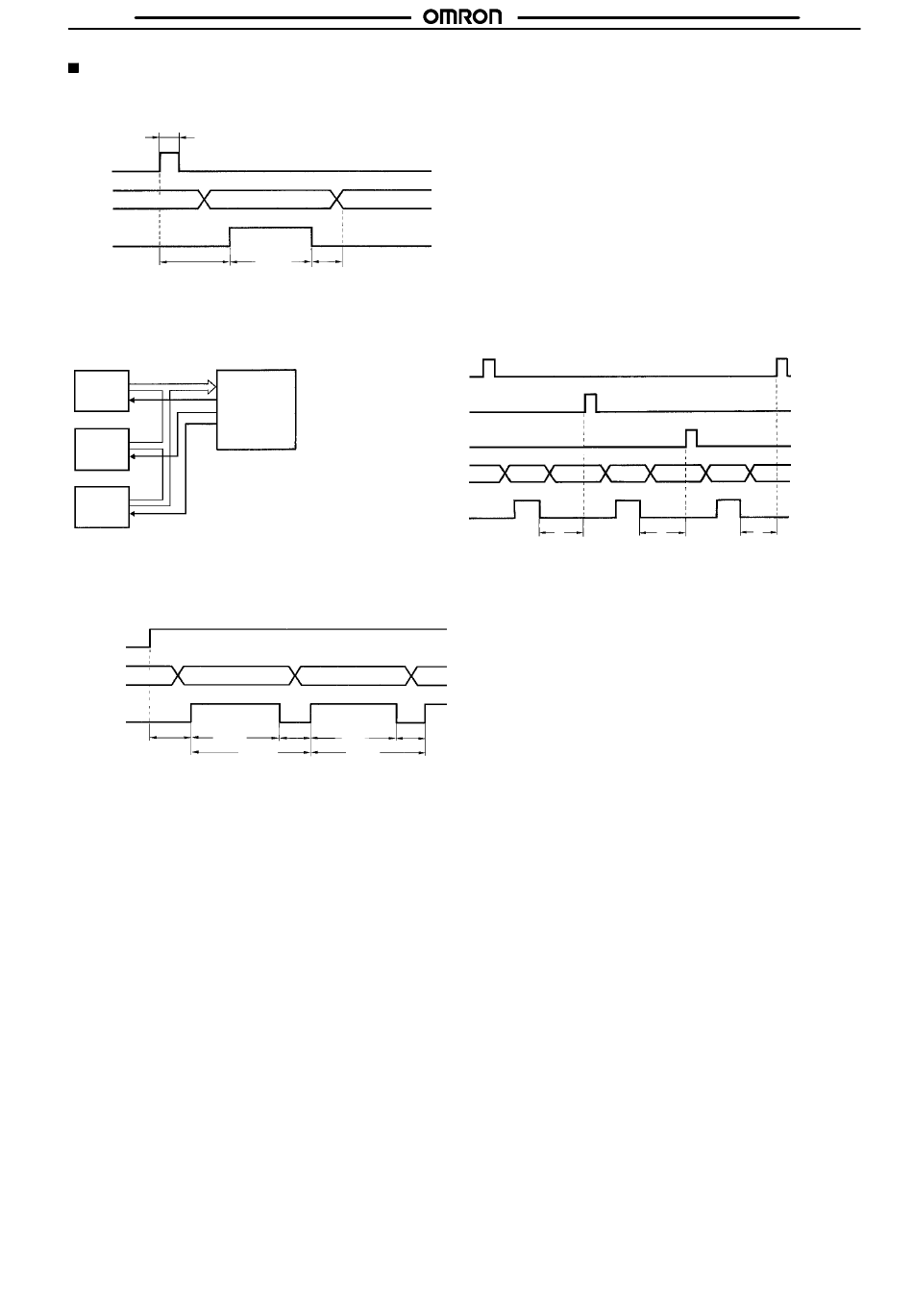

Histogramme d'une sortie BCD
Un signal de requête en provenance d'un appareil externe (comme un automate programmable) est nécessaire pour lire une donnée BCD.
Sortie données d'échantillonnage simple
REQ.
Max.
Min.
DATA
Ttes données "hautes"
DATA
VALID
Approx. 30 ms
Environ 30 ms après l'apparition du signal REQ, un échantillon est pris et le signal DATA VALID est activé, entraînant la lecture des données.
Le signal DATA VALID est actif pendant 40 ms, après 16 ms, les données sont désactivées.
Les modèles à sortie BCD ont une sortie à collecteur ouvert permettant la réalisation d'une fonction de câblage en "OU".
K3NR (1)
K3NR (2)
K3NR (3)
Sortie données continues
REQ.
Max.
Min.
Ttes
données "hautes"
DATA
DATA
VALID
Approx.
30 ms
Le K3NP émet chaque mesure à un intervalle de 64 ms lorsque le signal REQ est actif en permanence.
Si le signal HOLD est actif lors de la commutation de la sortie DATA de donnée 1 à donnée 2 (ou vice versa), les données de la sortie BCD seront
égales soit à la donnée 1 soit à la donnée 2 en fonction du séquencement du signal HOLD. Toutefois, les données produites ne sont jamais
inférieures.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Largeur d'impulsion supérieure à 20 ms. et
inférieure à 50 ms.
Ttes données "hautes"
Données
40 ms
16 ms
Automate
programmable
DATA (incl. POL et OVER) et DATA
VALID sont câblées en "OU".
Les signaux RUN, HH, H, PASS, L
et LL sont synchrones avec l'état
du signal REQ. Ne pas câbler ces
sorties en "OU".
Donnée 1
Donnée 2
40ms
40ms
24ms
64ms
64ms
REQ.
(1)
REQ.
(2)
REQ.
(3)
(1)
DATA
DATA
VALID
*
*La période entre les signaux DATA VALID et REQ ne
doit pas être inférieure à 20 ms max.
24ms
(3)
(2)
*
*
K3NP
13
