Données techniques

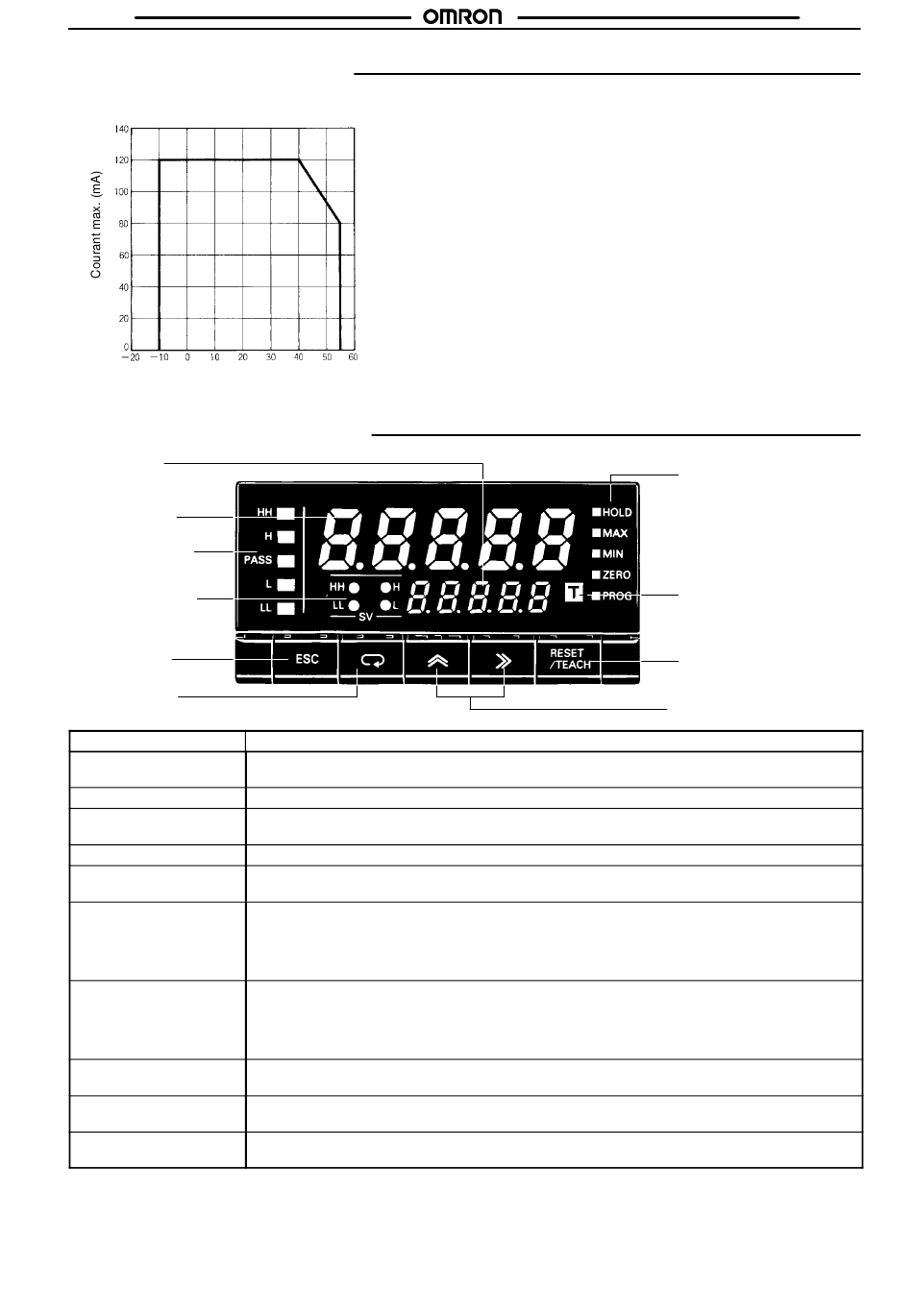

Courbe de restriction d'emploi de l'alimentation d'un détecteur
Température ambiante (°C)
Description face avant
1. Afficheur de
valeur de con-
signe (SV)
2. Afficheur de
valeur de calcul (PV)
3. Indicateurs d'état
de sortie comparée
4. Etat de l'afficheur
SV
5. Touche ESC
6. Touche Mode
Dénomination
1. Afficheur SV
2. Afficheur PV
3. Indicateurs d'état de
sortie comparée
4. Etat de l'afficheur SV
5. Touche ESC
6. Touche Mode
7. Indicateurs d'état
8. Indicateur
d'apprentissage
9. Touche RESET/TEACH
10. Touche Haut et
Décalage
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Affiche la valeur de consigne ou paramètre. Disponibles uniquement pour les modèles ayant des DEL de
valeur de consigne.
Affiche la valeur de calcul en plus du paramètre ou de la valeur max./min..
Affiche l'état de la sortie comparée.
Indique quelle valeur de consigne comparée se trouve actuellement sur l'afficheur SV.
Utilisée pour revenir au mode RUN à partir des modes Paramétrage, Protection ou Maintenance.
La valeur de traitement, les valeurs minimum ou maximum à afficher peuvent être sélectionnées.
Utilisée pour entrer le mode Paramétrage.
Utilisée pour permettre l'affichage PV et indiquer les valeurs de consigne de façon séquentielle. Disponible
uniquement sur les modèles de base.
Utilisé pour indiquer les valeurs de consigne de façon séquentielle sur l'afficheur SV. Disponible
uniquement sur les modèles à DEL de valeurs de consigne.
HOLD :
Allumé quand l'entrée HOLD est en marche.
MAX :
Allumé quand la valeur maximum est indiquée sur l'afficheur PV.
MIN :
Allumé quand la valeur minimum est indiquée sur l'afficheur PV.
ZERO :
Allumé quand la fonction zéro forcé est activée.
PROG : Allumé ou clignotant en cours de paramétrage.
Allumé quand la fonction apprentissage est admise et clignote quand le processeur de signal intelligent est
en cours d'apprentissage.
Le zéro forcé, la valeur maximum et la valeur minimum sont remises à zéro en appuyant sur cette touche.
L'apprentissage est disponible quand la fonction apprentissage est admise.
La touche Décalage permet la sélection du chiffre à régler. La touche Haut permet l'incrémentation, pas à
pas de la valeur de consigne.
Rem. : La courbe de restriction d'emploi est donnée pour une
installation standard. Elle varie en fonction du sens de
montage.
Fonctions
K3NP
7. Indicateurs d'état
8. Indicateurs d'apprentissage
9. Touche RESET/TEACH
10. Touches Haut et Décalage
7
