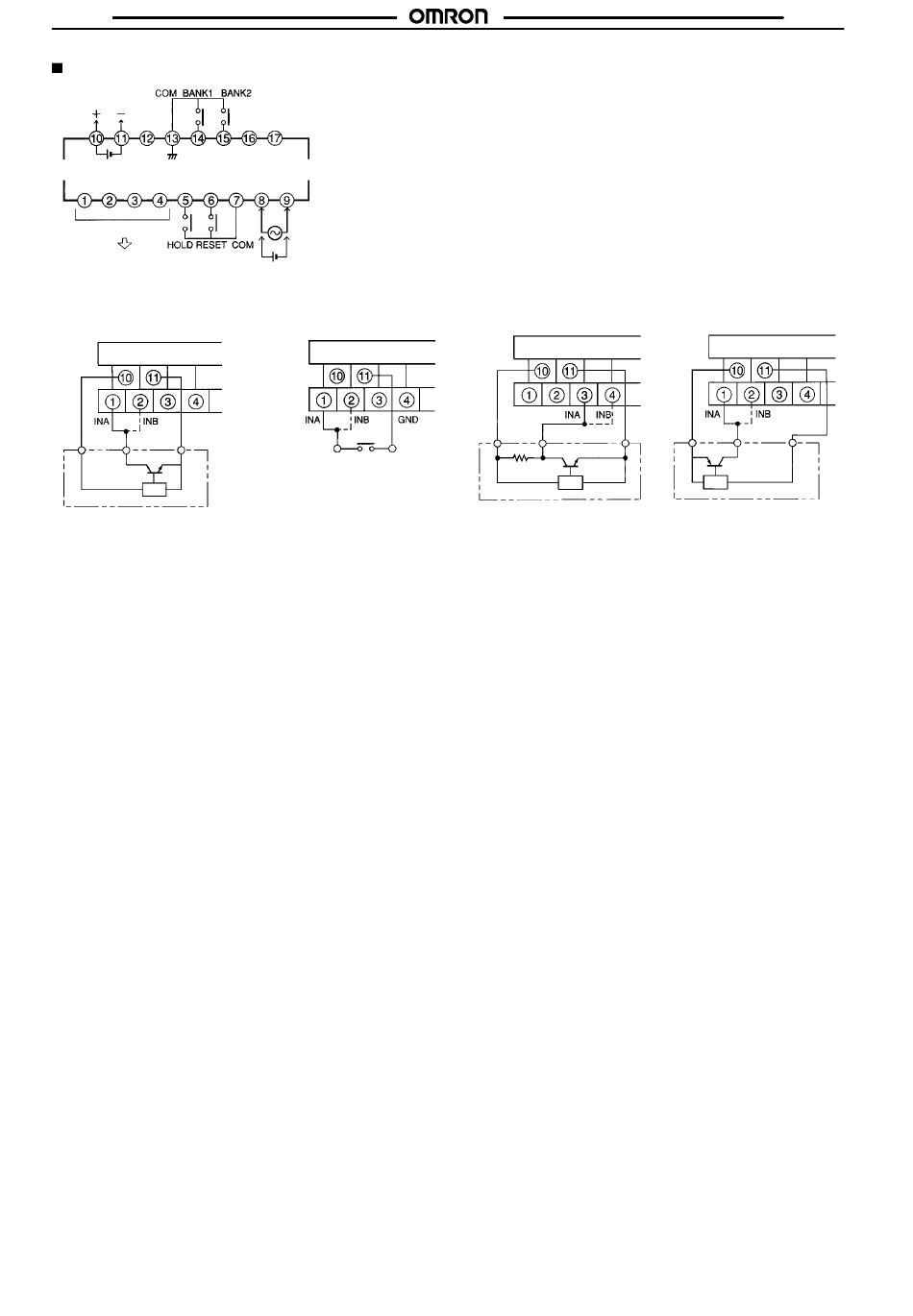

Carte d'entrée
12 Vc.c.
80 mA
Borne d'entrée signal
K3NP-NB
(Entrées NPN/Impulsion de tension)
+12 V
Capteur de sortie à NPN
Dans le cas d'une utilisation des signaux de commande externes par
le collecteur ouvert :
Entrées transistor :
ON : La tension résiduelle doit être de 3 V max.
OFF : Le courant de fuite doit être de 1,5 mA max.
La capacité de commutation doit être de 20 mA ou plus.
Si l'entrée de signaux externes est court--circuitée, une tension d'en-
viron 5 V est appliquée entre les bornes 5 à 7 et la borne COM, un
courant nominal d'environ 18 mA circule.
