K3NP

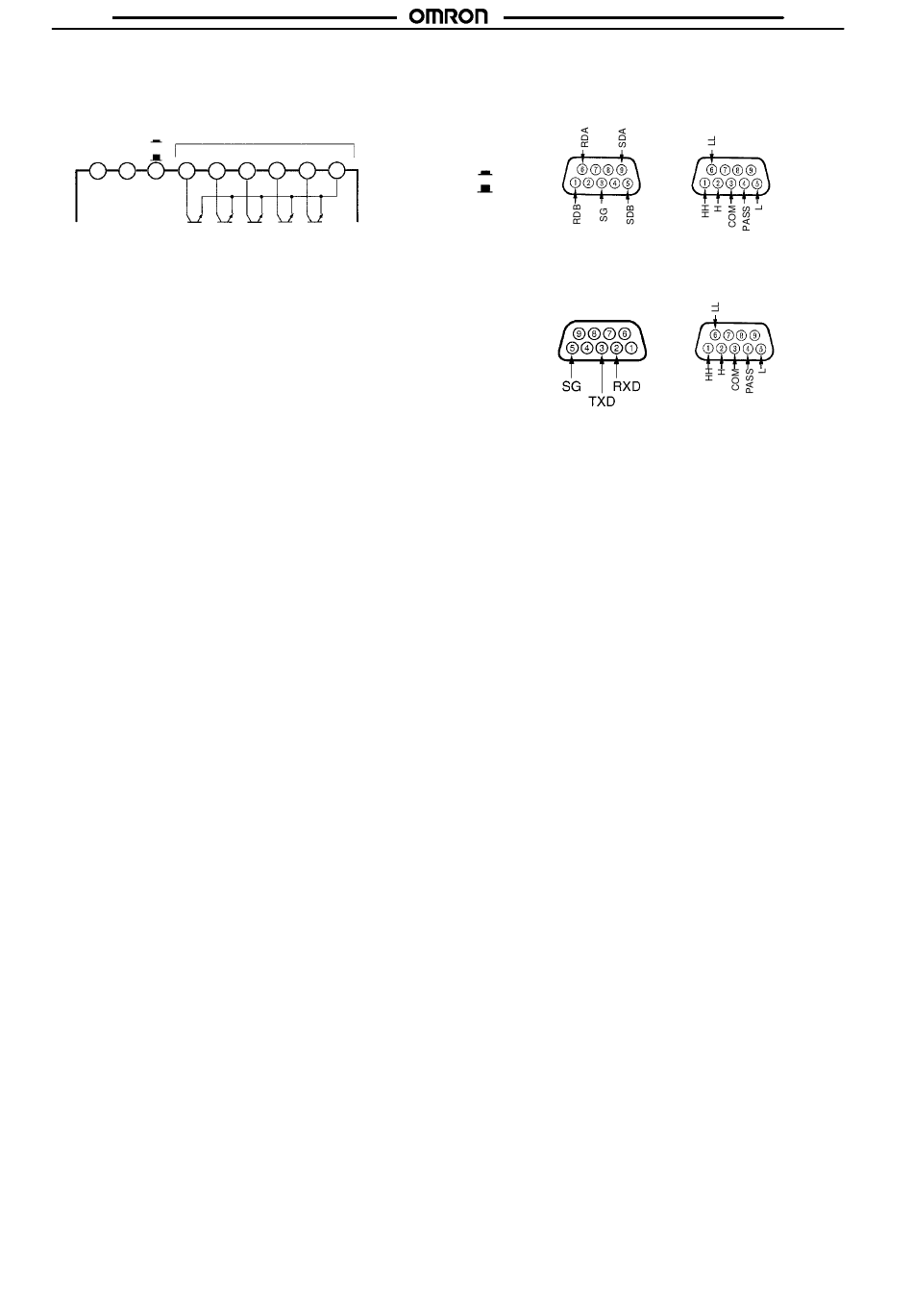

K31-FLK2, -FLK5 : RS-485
(Les bornes 21 à 26 existent uniquement sur K31-FLK5.)
Interrupteur
ON
RS-485
OFF
+
--
18
19
20
S Connecteurs D-sub 37P pour sortie BCD (fourni)
Fiche :
XM2A-3701
Capot :
XM2S-3711
S Connecteurs D-sub 25P pour sortie RS-232C (K31-FLK1)
(à commander séparément)
Fiche :
XM2A-2501
Capot :
XM2S-2511
S Connecteurs D-sub 9P pour sortie RS-422 (K31-FLK3 et
K31-FLK6) (à commander séparément)
Fiche :
XM2A-0901
Capot :
XM2S-0911
S Connecteurs D-sub 9P pour sortie RS-232C (K31-FLK4)
(à commander séparément)
Fiche :
XM2D-0901
Capot :
XM2D-0911
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
12
Sorties (50 mA max. de 12 à 24 Vc.c.)
HH
H
PASS
L
LL
COM
21
22
23
24
25
26
K31-FLK3, -FLK6 : RS-422
(Le connecteur droit existe uniquement sur
K31-FLK6)
RS-422
Interrupteur
ON
OFF
K31-FLK4 : RS-232C + Transistor (NPN à collecteur ouvert)
RS-232C
K3NP
Tr. NPN de sortie
(50 mA max. de 12 à 24 Vc.c.)
Tr. NPN de sortie
(50 mA max. de 12 à 24 Vc.c.)
