Fonctionnement
Procédures de paramétrage

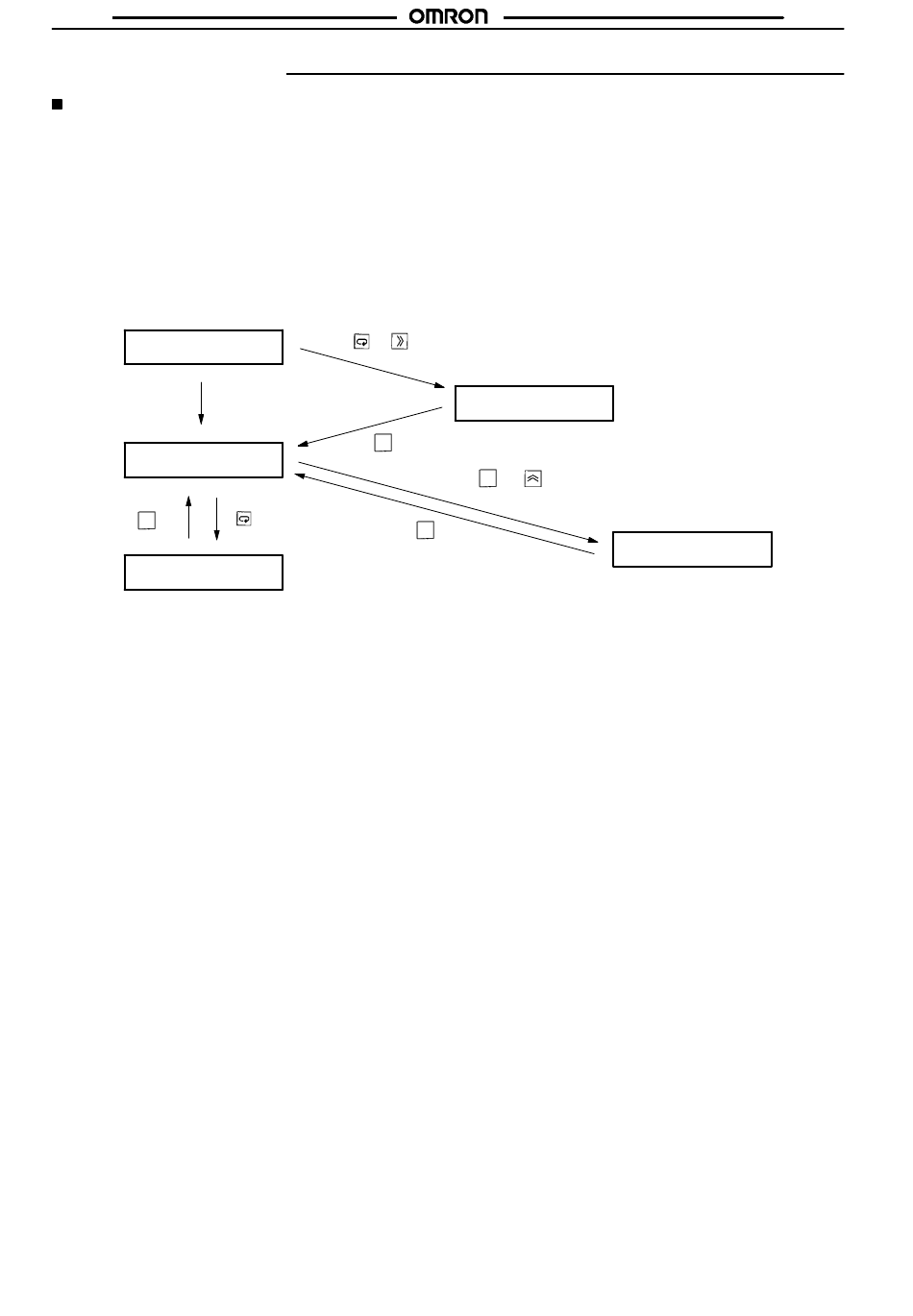

Le K3NP a quatre modes : le mode RUN pour le fonctionnement normal, le mode Paramétrage pour la saisie initiale des paramètres, le mode
Protection pour la configuration du verrouillage et le mode Maintenance pour l'initialisation des valeurs de consigne. Les paramètres accessibles
sur chaque K3NP dépendent de la carte de sortie installée. Se référer au Manuel de Fonctionnement du K3NP pour plus de détails.
Mode RUN :
Mode Paramétrage :
Mode Protection :
Mode Maintenance :
En marche
Mode RUN
ESC
Mode Paramétrage
sUset - Valeurs de consigne du programme
s.bank Sélectionne le numéro de zone des valeurs réglées
sU1.hh Saisie de la valeur de consigne HH de la zone 1
sU1. h Saisie de la valeur de consigne H de la zone 1
sU1. l Saisie de la valeur de consigne L de la zone 1
sU1. ll Saisie de la valeur de consigne LL de la zone 1
Rem. : L'exemple ci--dessus est donné pour la zone no 1.
pscl - Préréglage d'affichage
p.bank Sélectionne le numéro de zone de valeurs préréglées
ps1.ax Règle la mantisse (X) de préréglage sur l'entrée A
ps1.ay Règle l'exposant (Y) de préréglage sur l'entrée A
decp.1 Sélectionne le point décimal
Rem. : L'exemple ci--dessus est donné pour la zone no 1.
setup - Program. Mode de fonctionnement/capteur d'entrée/com. séries
func
Spécifie le Mode de fonctionnement
Sélectionne un type de capteur sur l'entrée A
ina
inb
Sélectionne un type de capteur sur l'entrée B
time
Sélectionne l'unité de temps de l'afficheur
u-no
Choix du numéro d'unité
bps
Sélectionne de débit en bauds
Sélectionne la longueur des mots en bits
len
Sélectionne les bits d'arrêt
sbit
Sélectionne les bits de parité
prty
opt - Paramétrages supplémentaires liés à l'affichage ou au contrôle
Sélectionne la forme de sortie
c-out
lset.h
Choisie de la limite haute (H) de la plage de sortie linéaire
Choisie de la limite basse (L) de la plage de sortie linéaire
lset.l
Sélectionne la programmation à distance/locale
r-l
test - Génération d'entrée simulée pour tester la fonction de sortie
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
8
Reste sur ce mode en fonctionnement normal.
La valeur de calcul ou la valeur max./min. peut être surveillée.
Grâce aux touches du panneau avant, la valeur de consigne comparée peut être changée et la ré--initialisation peut être
réalisée.
Utilisé pour la réalisation du paramétrage initial.
Il comprend quatre menus (valeur de consigne (sUset), préréglage (pscl), installation (setup), option (opt)) et le test de
sortie.
Utilisé pour verrouiller le fonctionnement des touches avant ou empêcher les modifications des paramètres.
Utilisé pour l'initialisation des valeurs de consigne.
En marche
1 s
+
Mode Maintenance
ESC
+
ESC
ESC
prot - Configuration du verrouillage de programme
all
sUset
reset
secr
1 s
Mode Protection
Permet la protection de toutes les touches
Interdit la modification des valeurs réglées
Interdit la RAZ des valeurs max. / min. et tout
comptage des données par les touches du pan-
neau avant
Spécifie les menus à protéger contre le paramé-
trage dans le mode paramétrage
K3NP
