MAIN PIVOT
Desserrez toujours les boulons de
blocage en premier.
Avant installation, vérifiez l' é tat des
tous les roulements. Remplacez les
roulements, si nécessaire.
Vous devez toujours nettoyer et app-
liquer de la Loctite 242 (bleue) sur
les filetages des boulons de blocage.
Utilisez toujours une clé dynamomé-
trique et serrez à un couple de 5 N.m.
INFORMATION
Un montage incorrect des entre-
toises peut créer un jeu au niveau
de l'ar ticulation et provoquer
une usure prématurée et/ou
endommager les éléments.
Ne serrez pas excessivement les
boulons de blocage.
ATTACHE
Vérifiez les roulements avant montage
afin de vous assurer qu'ils sont en
bon état.
Vérifiez les haubans. Dans le cas où
les roulements sont endommagés,
déposez-les et remplacez-les par des
roulements neufs.
Insérez toujours la petite extrémité
des bagues d' e spacement dans les
roulements. La face plate des bagues
d' e spacement doit être orientée vers
l' e xtérieur.
Insérez toujours la clé hexagonale de
5 mm à fond dans les boulons-pivots
afin d' é viter de les endommager en
les tournant.
Utilisez toujours une clé dynamo.
métrique et serrez au couple indiqué.
M5X12

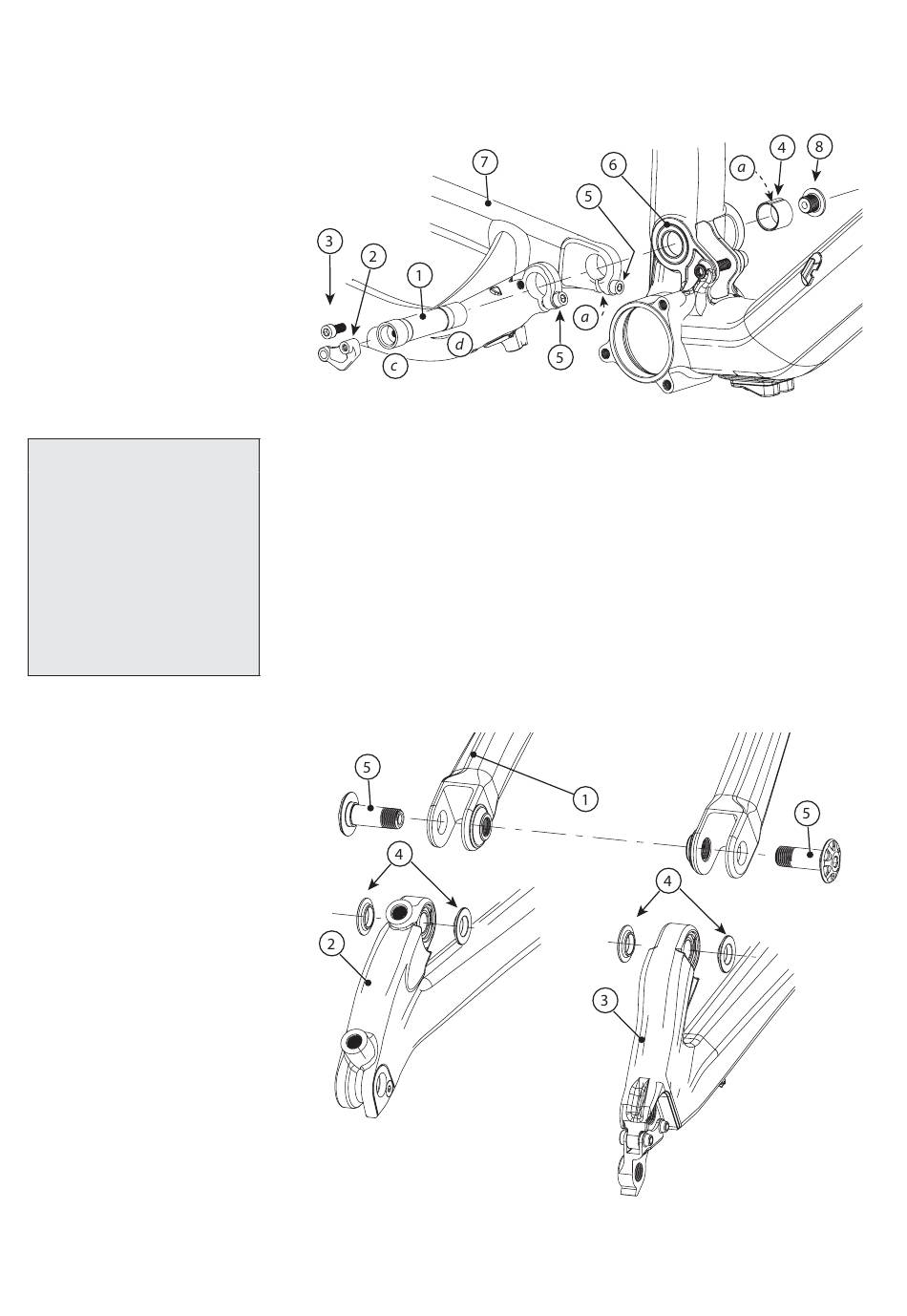

Identification
1. Axe d'articulation principal
2. Adaptateur de dérailleur avant (S3)
3. Boulon de fixation du dérailleur avant
4. Entretoise principale
5. Boulons de blocage
6. Roulement (61802-2RS, 15X24X5)
7. Base arrière
Identification
1. Hauban
2. Attache gauche
M5X20
M5X20
a. espace
b. bague intérieure de roulement
d. petite extrémité
3. Attache droite
4. Bagues d' e spacement
126584.PDF
126584.PDF
8. Boulons de blocage
9. Vis du pivot principal
c. grande extrémité
5. Boulons-pivots
11
11
