Ribind MASTER Wi-Fi Mode D'emploi page 12

F
C

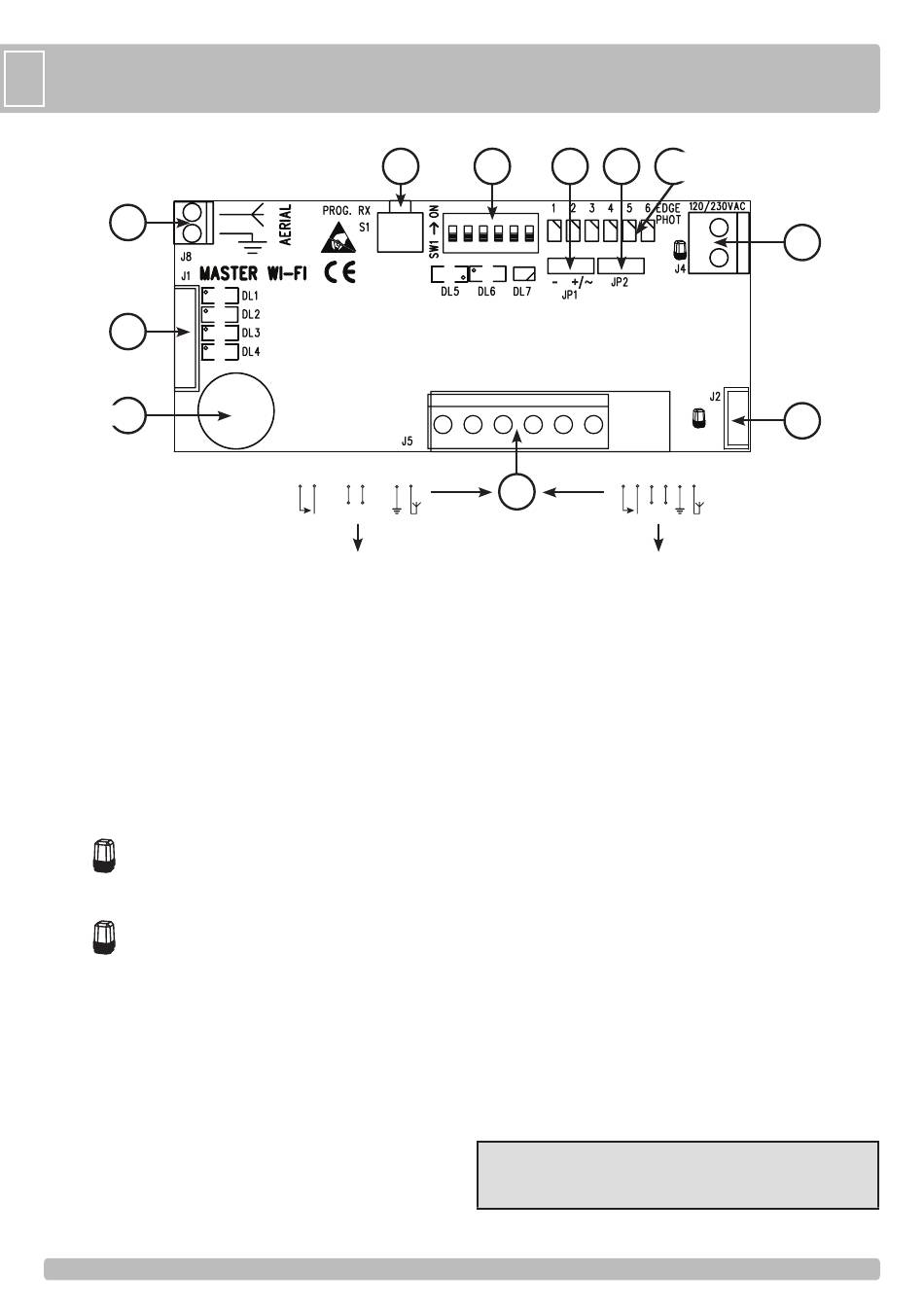

- LAYOUT
J8
J1
BUZZER
J1 =>
CONNECTEUR POUR RACCORDEMENTS AU TABLEAU DE COMMANDES, EN
ENTREES DE COMMANDES ET SECURITES
Fil vert => commande piéton PED
Fil gris => commun des contacts COM
Fil jaune => barre palpeuse EDGE
Fil noir => photocellule PHOT N.C.
Fil blanc => borne de raccordement du fil provenant du bouton N.O. de
commande déjà présent sur l'appareil
Fil marron => alimentation contrôle automatique A-D+ TEST.
J2 => CONNECTEUR POUR RACCORDEMENTS AU TABLEAU DE COMMANDES A
12/24V ac/dc, EN SORTIE DU CLIGNOTEUR (RESPECTER LES POLARITES)
Fil rouge => positif (à raccorder au pôle positif de sortie du clignoteur)
Fil noir => négatif (à raccorder au pôle négatif de sortie du clignoteur)
J4 => BORNES POUR RACCORDEMENTS AU TABLEAU DE COMMANDE 120/230V,
EN SORTIE DU CLIGNOTEUR
J5 => CONNECTEUR FEMELLE POUR FICHE SUR TABLEAUX DE COMMANDE RIB NON
CRX (MASTER Wi-Fi code ACG6094) OU BORNIER POUR RACCORDEMENTS SUR
TABLEAUX DE COMMANDE D'AUTRES MARQUES OU RIB CRX (MASTER Wi-Fi
code ACG6099)
J8 => BORNE POUR RACCORDEMENT ANTENNE 868,3 MHz
JP1 => A/D+ TEST voir TABLEAUX ELECTRONIQUES RIB HABILITES AU CONTROLE
AUTOTEST.
- Cavalier de sélection du mode AUTOTEST pour tableaux de commande d'autres
marques avec alimentation AUTOTEST négative
+/~ Cavalier de sélection du mode AUTOTEST pour tableaux de commande avec
alimentation AUTOTEST positive/alternatif (comme tableaux RIB)
JP2 => Habilitation d'effacement des codes radio pour l'ouverture totale et piétonne
SW1 =>
Micro-interrupteurs de couplage et d'identification des barres palpeuses et
des photocellules
S1 => PROG. RX Bouton de programmation
BUZZER => Signalisation sonore pour les états d'installation, d'attention et d'alarme
S1
10 9 6 5 2 1
+ -
MASTER Wi-Fi code ACG6094
1
centrale antenne 433
2
masse antenne
3-4 libres
5 alimentation négative 12/24V ac/dc
6 alimentation positive 12/24V ac/dc
7-8 libres
9-10 commande d'ouverture/fermeture totale
SW1 JP1
10 9 6 5 4 3 2 1 6 5 2 1
J5
+ - + -
MASTER Wi-Fi avec bornier code ACG6099
1
centrale antenne 433
2
masse antenne
3 alimentation négative 12/24V ac/dc
4 alimentation positive 12/24V ac/dc
5-6 à raccorder à la centrale de commande à l'entrée du
bouton d'ouverture/fermeture totale (K BUTTON si armoire
RIB)
LED
DL1 (rouge) - commande d'ouverture piéton N.O. (PED)
DL2 (rouge) - contact barres palpeuses N.C. (EDGE)
DL3 (rouge) - contact photocellules N.C. (PHOTO)
DL4 (rouge) - commande ouverture totale avec bouton N.O. présent dans installe
DL5 (verte) - commande radio d'ouverture totale activée.
DL6 (jaune) - présence de tension alimentation 12-24V ca/cc
DL7 (bicolore) - apprentissage des codes radio pour ouverture totale ou piéton et
clignoteur
LED BICOLORE EDGE PHOT
éteinte => fonctionnement normal
verte => barre palpeuse ou photocellule occupée
rouge/verte => alarme
LED EDGE PHOT 1 - BARRE PALPEUSE OU PHOCELLULE 1
LED EDGE PHOT 2 - BARRE PALPEUSE OU PHOCELLULE 2
LED EDGE PHOT 3 - BARRE PALPEUSE OU PHOCELLULE 3
LED EDGE PHOT 4 - BARRE PALPEUSE OU PHOCELLULE 4
LED EDGE PHOT 5 - BARRE PALPEUSE OU PHOCELLULE 5
LED EDGE PHOT 6 - BARRE PALPEUSE OU PHOCELLULE 6
SW1 MICROINTERRUPTEURS
DIP 1 ON => BARRE PALPEUSE OU PHOCELLULE 1 ACTIVEE
DIP 2 ON => BARRE PALPEUSE OU PHOCELLULE 2 ACTIVEE
DIP 3 ON => BARRE PALPEUSE OU PHOCELLULE 3 ACTIVEE
DIP 4 ON => BARRE PALPEUSE OU PHOCELLULE 4 ACTIVEE
DIP 5 ON => BARRE PALPEUSE OU PHOCELLULE 5 ACTIVEE
DIP 6 ON => BARRE PALPEUSE OU PHOCELLULE 6 ACTIVEE
ATTENTION: Lorsque Vous effectuez un changement de position des microinterrupteurs,
pressez la touche PROG RX pour 6 fois, de façon à ajourner la programmation du
système.
Au terme, les leds bicolores EDGE/PHOT doivent résulter tous éteints.
12
12
Led bicolore
JP2
EDGE PHOT 1-6
12/24V ac/dc
6 5 4 3 2 1
+ -
J4
J2
