Prescriptions de sécurité et instructions pour
l'opérateur
Corps de pompe
A.
B. Corps de palier
Moteur hydraulique
C.
Poignée
D.
E. Raccord de refoulement
Tuyau de refoulement
F.
G. Raccords rapides
Étiquettes
La machine comporte des étiquettes contenant des
informations importantes pour la sécurité des
personnes et l'entretien de la machine. Les étiquettes
doivent être faciles à lire. De nouvelles étiquettes
peuvent être commandées en utilisant la liste des
pièces détachées.

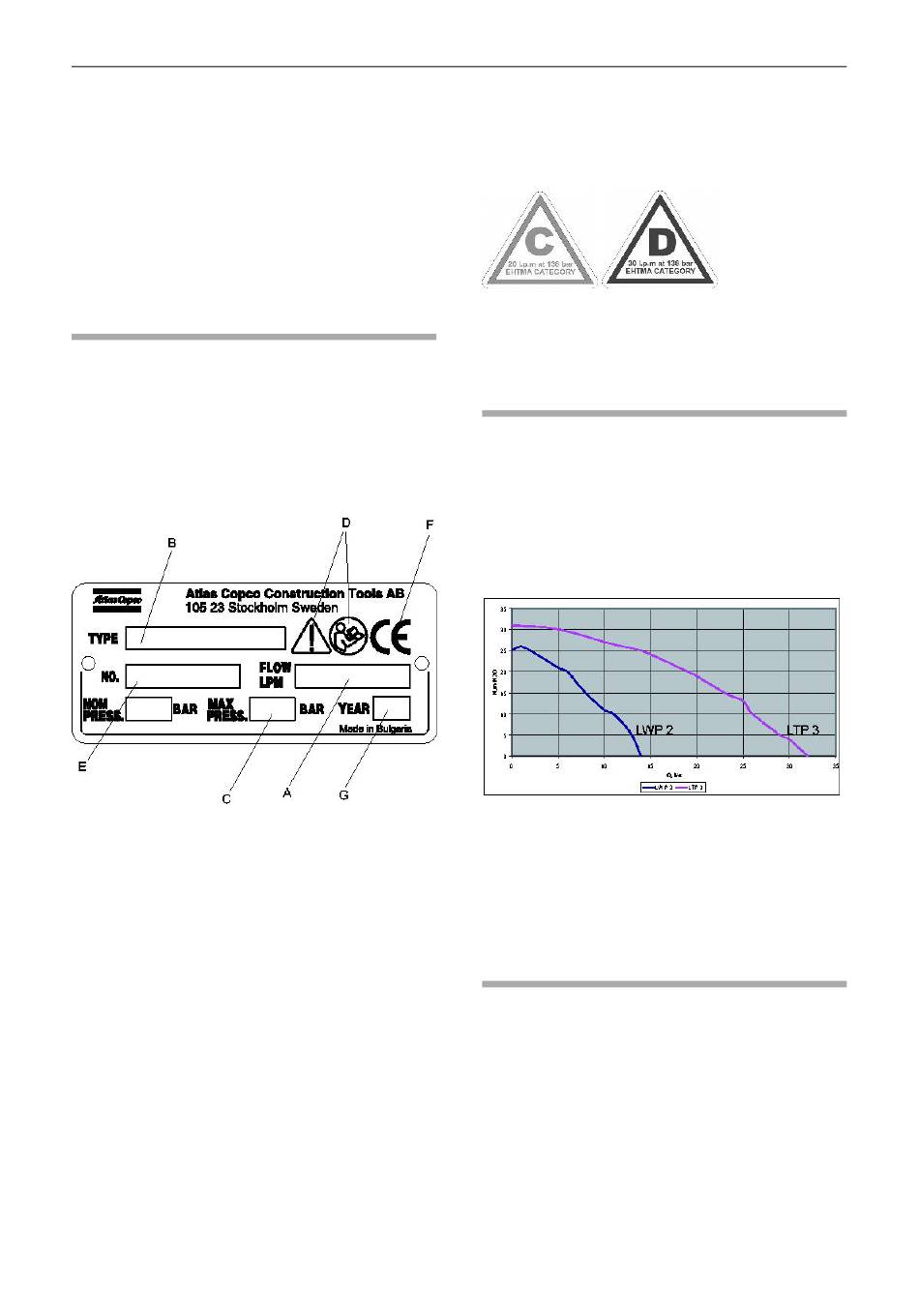

Plaque signalétique
Débit d'huile hydraulique maximum autorisé
A.
Type de machine
B.
C. Pression hydraulique maximale autorisée
Le symbole « Attention » accompagné du
D.
symbole du livre signifie que l'utilisateur doit
lire les « Prescriptions de sécurité et
instructions pour l'opérateur » avant la
première utilisation de la machine.
Numéro de série (également frappé sur le
E.
corps de distributeur).
F. Le symbole CE indique la conformité de la
machine avec les directives applicables. Pour
plus d'informations, consultez la déclaration
CE de conformité fournie avec la machine.
G. L'année de fabrication.
24

Classe EHTMA

La machine est clairement identifiée par ses classes
EHTMA. Il est essentiel que toute source de
puissance utilisée soit de catégorie compatible. Au
moindre doute, consultez un inspecteur agréé.

Installation

Performance

Pour fonctionner correctement, la pompe hydraulique
LWP 2 d'Atlas Copco requiert une alimentation en
huile nominale de 20 lpm (5 US gal/min) à une
pression mini de 100 bar (1400 psi) ; quant à la
pompe à détritus LTP 3, elle requiert une alimentation
en huile nominale de 30 lpm (8 US gal/min) à une
pression mini de 140 bar (2000 psi). Le filtre à huile
hydraulique doit comporter un filtre de 25 µ ou plus.
H : Tête (mètres)
Q : Performances (litres par seconde)
Les données ci-dessus sont basées sur une
alimentation en huile et une pression nominales (voir
« Caractéristiques techniques »).

Flexibles

Avant tout raccordement à la machine, un flexible
hydraulique doit être homologué pour supporter une
pression de service d'au moins 160 bars (2300 psi)
et avoir un diamètre intérieur de ½". Pour une
résistance à l'usure extrême de la face externe, nous
recommandes des flexibles hydrauliques à 2 nappes.
Le raccord de machine marqué P (pompe) est
l'entrée d'huile, tandis que le raccord marqué T
(réservoir) est la sortie d'huile. Raccordez toujours
les deux flexibles et assurez-vous que tous les
