Réglage et configuration
5.1
Aperçu
Les VEGABAR vous offrent les possibilités de réglage suivantes :
avec le module de réglage et d'affichage
l
avec un logiciel de configuration selon le standard FDT/DTM,
l
p.ex. PACTware™ et PC
et suivant la sortie signal :
avec une console de programmation HART (4 ... 20 mA/
l
HART)
avec le programme de réglage et configuration AMS
l
(4 ... 20 mA/HART et Fieldbus Foundation)
avec le programme de configuration PDM (Profibus PA)
l
avec un outil de configuration (Fieldbus Foundation)
l
Les paramètres saisis seront mémorisés dans le VEGABAR, en
option également dans la PLICSCOM.
5.2
Compatibilité selon NAMUR NE 53
Les VEGABAR satisfont à la recommandation NAMUR NE 53.
De façon générale, les appareils VEGA possèdent une compati-
bilité logicielle totale pour les produits VEGA présents, passés et
futurs :
Logiciel du capteur par rapport au DTM-VEGABAR HART,
l
PA ou FF
DTM-VEGABAR par rapport au logiciel de configuration
l
PACTware™
Module de réglage et d'affichage PLICSCOM par rapport au
l
logiciel du capteur
Vous pouvez effectuer le paramétrage des fonctions de base du
capteur indépendamment de la version logicielle. Les fonctions
proposées dépendent de la version logicielle respective de cha-
cun des composants.
5.3
Configuration avec le module de réglage et
d'affichage PLICSCOM
Mise en service et affichage
La PLICSCOM est un module de réglage et d'affichage qui s'em-
broche sur les capteurs plics
reil par pas de 90° dans quatre positions. Réglage et affichage
s'effectuent par quatre touches et un affichage LCD matrice DOT
clair à représentation graphique. Le menu de réglage avec choix
de la langue désirée est bien structuré et permet une mise en
service facile. Par la suite, la PLICSCOM servira d'affichage, le
couvercle à visser avec hublot en verre permettant la lecture
directe des valeurs de mesure dans l'unité et la représentation
désirées.
Le rétroéclairage intégré de l'afficheur peut être allumé par le
biais du menu de réglage.
1)
1)
Disponible qu'à une date ultérieure pour les appareils avec agréments spécifiques aux pays concernés comme p.ex. selon FM ou CSA.
10
Branchement électrique
®
. Elle peut être enfichée sur l'appa-
Configuration avec la PLICSCOM
1

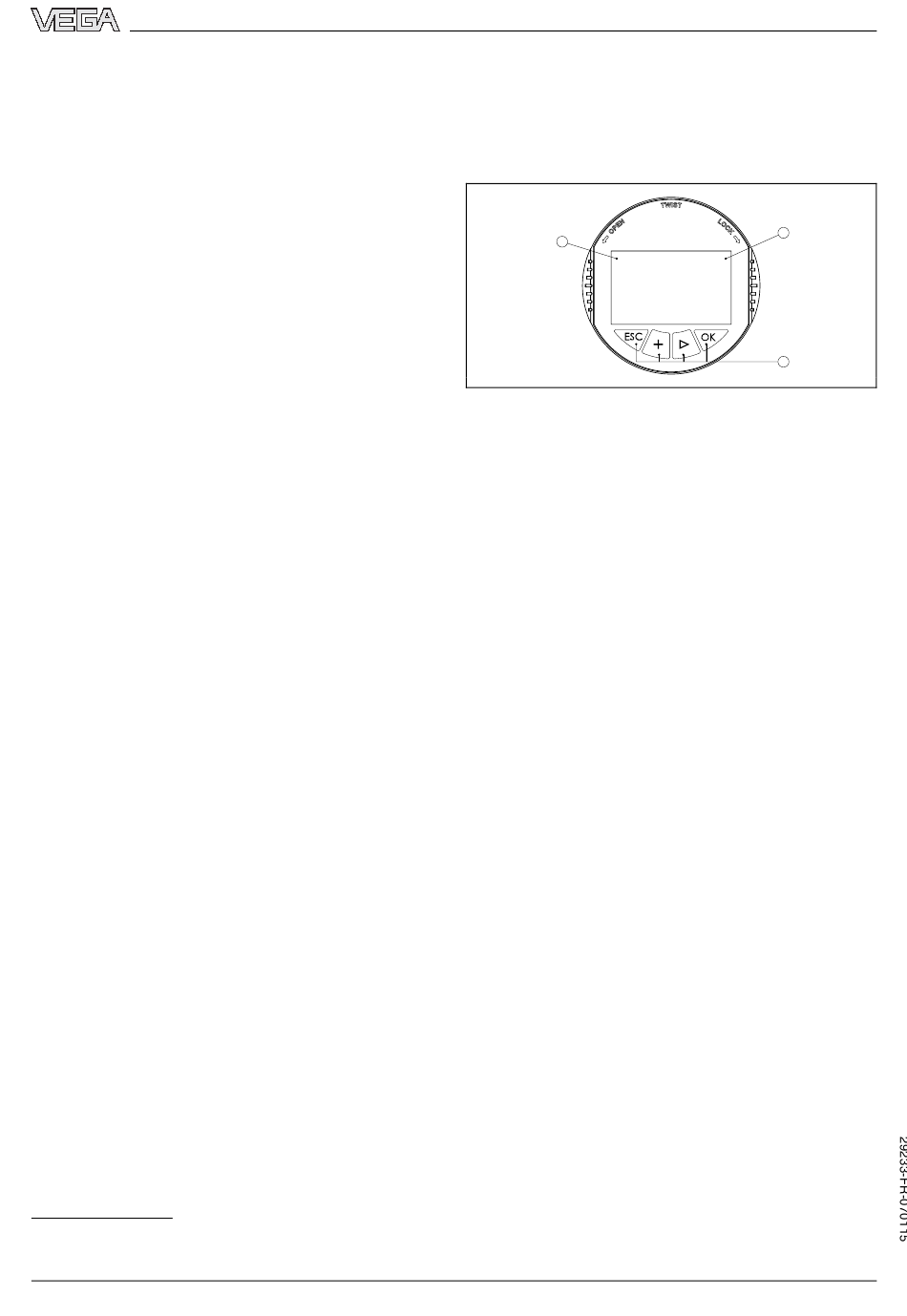

Fig. 15: Eléments de réglage et d'affichage
1
Afficheur LCD
2
Affichage du numéro de menu
3
Touches de réglage
Fonction des touches
Touche [OK] servant à :
l
- Aller vers l'aperçu des menus
- Confirmer le menu sélectionné
- Editer les paramètres
- Mémoriser les valeurs
Touche [->] pour:
l
- Changer de menu
- Sélectionner une mention dans la liste
- Sélectionner une position d'édition
Touche [+] pour :
l
- Modifier la valeur d'un paramètre
Touche [ESC] pour :
l
- Interrompre la saisie
- Revenir au menu supérieur
5.4
Configuration avec PACTware™
PACTware™/DTM
Les capteurs VEGABAR peuvent être configurés directement à
l'appareil via PACTware™ indépendamment de la sortie signal
4 ... 20 mA/HART, Profibus PA ou Fieldbus Foundation. Pour la
configuration avec PACTware™, il vous faut un pilote d'appareil
pour le type de VEGABAR respectif.
Tous les DTM VEGA disponibles actuellement sont regroupés
dans une Collection DTM avec la version actuelle de
PACTware™ sur un cédérom que vous pouvez vous procurer
auprès de votre agence VEGA moyennant une petite contribu-
tion. Vous avez également la possibilité de télécharger cette col-
lection DTM y compris PACTware™ dans sa version de base
gratuitement sur internet.
Pour disposer de toutes les fonctions du DTM y compris la docu-
mentation de projet, il vous faut une licence DTM pour chaque
famille d'appareils, ici pour la famille des VEGABAR. Vous pou-
vez l'obtenir auprès de votre agence VEGA moyennant une
contribution.
2
1.1
3
Pression process/hydrostatique
