Temperatur aufgeheizt. Während der Heizphase ändert sich die
Farbe der LED „Temp" von grün in orange. (orange = Zufuhr von
Energie an die Heizplatte; grün = eingestellte Temperatur ist
erreicht).
Bei einem Störfall im Regelkreis wird die Heizplatte vom
Sicherheitskreis - bleibend ausgeschaltet.

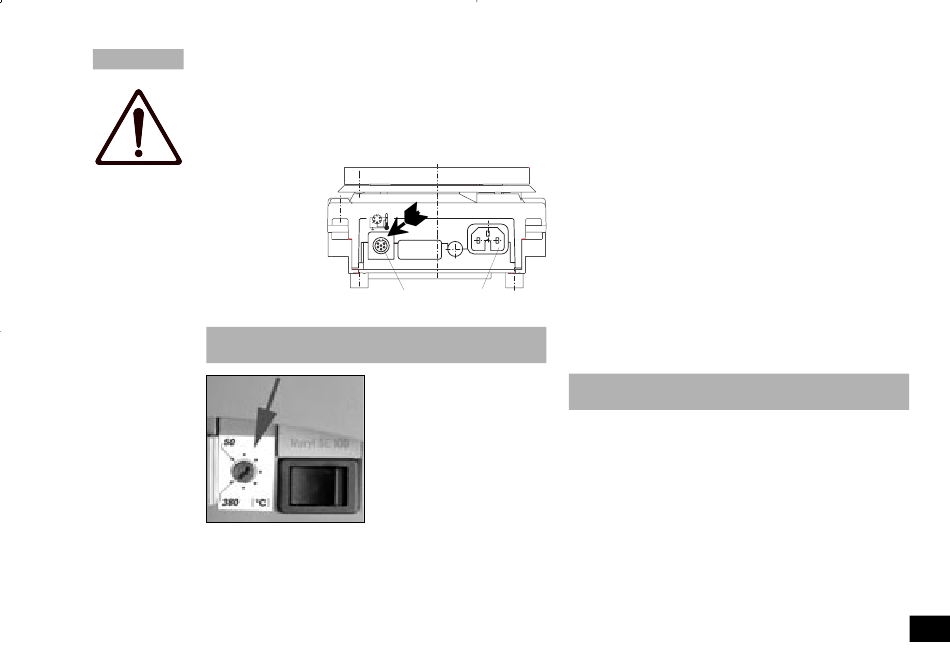

ACHTUNG: Die Heizplatte erwärmt sich nur, wenn der Kon-
taktstecker
gesteckt ist (der
Kontaktstecker ist
am Gerät unverlier-
bar befestigt) oder
ein ETS-D bzw. ein
Kontaktthermo-
meter angeschlos-
sen ist.
Einstellen der Sicherheitstemperaturbe-
grenzung "Safe Temp"
peratur von einer höher eingestellten Solltemperatur über-
schritten wird, oder ein Defekt des Temperaturreglers auftritt,
leuchtet die LED „Temp" rot. Die Heizung schaltet in diesem
Zustand bleibend ab, die Rührfunktion läuft mit der vor der
Störung eingestellten Drehzahl weiter. Führen Sie diese
RCT B sc 0503
1
5
4
2
+12V
3
DIN 45322
Anschluß Kontaktthermometer
Netzanschluß
Die Einstellachse "Safe Temp"
befindet sich links neben dem
"Temp"-Einstellknopf
der Bedienfront.
Mit der Einstellachse „Safe
Temp" des Sicherheitstempe-
raturbegrenzers
wird
gewünschte Sicherheitstem-
peratur (max. Heizplattentem-
peratur) eingestellt. Sobald die
gewünschte Sicherheitstem-
Einstellung ohne Gefäß auf der Heizplatte durch.
• Funktion Heizen mit dem Schalter "Heizen" einschalten
• Drehen Sie mit einem Schlitzschraubendreher die Einstell-
achse "Safe Temp" auf Rechtsanschlag.
• Stellen Sie mit dem Drehknopf "Temp" die Solltemperatur
auf die gewünschte Sicherheitstemperatur ("Safe Temp") ein.
• Warten Sie bis die Heizplatte die gewünschte Solltemperatur
(Sicherheitstemperatur) erreicht hat (dies kann einige Minuten
dauern), die Farbe der"Temp"-LED wechselt von orange nach
grün.
• Drehen Sie die Einstellachse "Safe Temp" bis zum Abschalt-
punkt langsam nach links, die grüne "Temp"-LED erlischt .
• Drehen Sie danach die Einstellachse "Safe Temp" wieder
geringfügig nach rechts und lassen Sie die Heizplatte einige
Minuten abkühlen.
• Nach erneutem Aus- und Wiedereinschalten mit dem
Schalter "Temp On-Off", ist das Gerät betriebsbereit.
Hinweis:
Wenn die Stellschraube "Safe Temp" auf Min.
(Linksanschlag) gestellt wird, leuchtet die "Temp"-LEDrot und
die Heizung wird ausgeschaltet.
Regelung der Mediumstemperatur mit
ETS-D oder Kontaktthermometer
unter
Die Regelung der Mediumstemperatur mit ETS-D oder
Kontaktthermometer ist zu bevorzugen. Man erhält damit nach
Einstellung der Solltemperatur eine kurze Aufheizzeit, prak-
die
tisch keine Temperaturdrift und eine geringe Temperaturwel-
ligkeit.
Zusätzlich zur präzisen Regelfunktion, ist der ETS-D durch
die an ihm einstellbare "MAXTEMP" ein direkt auf die
Mediumstemperatur bezogener Temperaturbegrenzer. Bei
Überschreitung dieser "MAXTEMP", z.B. durch einen
Defekt im Regelkreis oder durch unbeabsichtigtes
Verstellen der "Safe Temp" oder Solltemperatur am RCT
basic, schaltet der ETS-D direkt den getrennten
Sicherheitskreis des RCT basic bleibend aus.
5
