Manuels Connexes pour IKA ICC basic
Sommaire des Matières pour IKA ICC basic

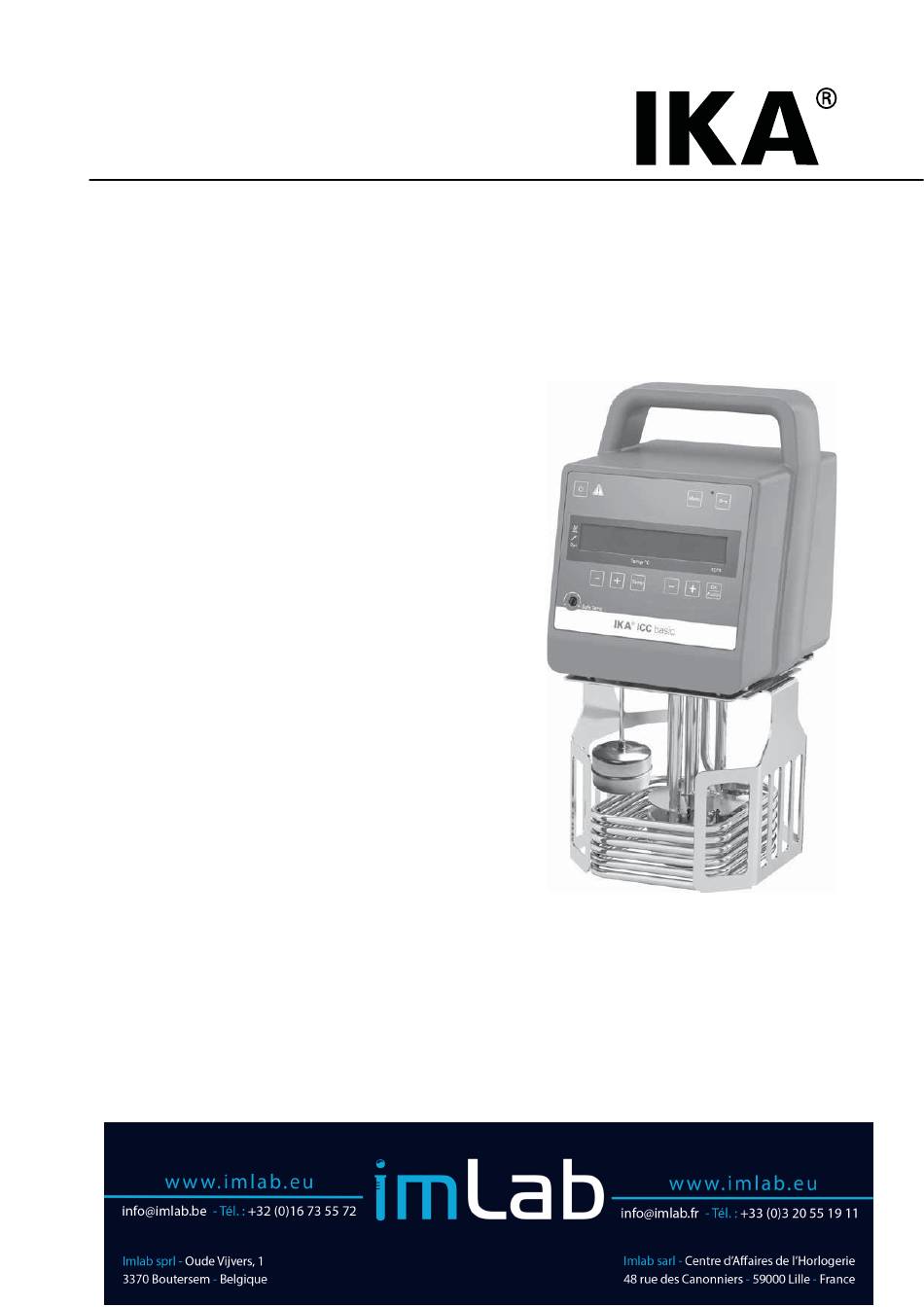

- Page 1 20000004066b ICC basic_062017 ® ICC basic...
- Page 2 Fig. 1 Fig. 2 Rep. Désignation Tableau de commande et affichage Interrupteur Prise secteur Flotteur Élément chauffant Statif Sonde de température Pt 100 + Pt 1000 Poignée Ventilateur Port RS 232 Port USB Pince Clip de fixation...
-
Page 3: Table Des Matières
Langue d‘origine: allemand Sommaire Page Déclaration de conformité ........................4 Explication des symboles ........................4 Consignes de sécurité ..........................5 Consignes générales ............................5 Liquides ................................. 6 Utilisation conforme ..........................7 Utilisation ..............................7 Zone d’utilisation (uniquement en intérieur) ....................7 Déballage ..............................7 Déballage ..............................7 Contenu de la livraison ........................... -
Page 4: Déclaration De Conformité
Déclaration de conformité Nous déclarons sous notre seule responsabilité que le présent produit est conforme aux prescriptions des directives 2014/35/UE, 2006/42/CE, 2014/30/UE et 2011/65/UE, ainsi qu‘aux normes et documents normatifs suivants: EN 61010-1, EN 61010-2-010, EN 61010-2-051, EN 61326-1, EN 60529, DIN 12876-1 et EN ISO 12100. Explication des symboles Situation (extrêmement) dangereuse dans laquelle le non respect des prescriptions de DANGER... -
Page 5: Consignes De Sécurité
- s’il est endommagé ou s’il n’est pas étanche. • Ne traitez des substances pathogènes que dans des réci- - si des câbles sont endommagés (pas seulement le câble pients fermés et sous une hotte d’aspiration adaptée. En d’alimentation). cas de questions, contactez IKA ®... - Page 6 • Prudence lors du remplissage d’un bain chaud. N’utilisez jamais l’appareil sans AVIS une quantité suffisante de Lorsque les températures de liquide caloporteur! Assurez- AVVERTIS- service sont élevées, la tempé- vous en outre que les distances minimales et les pro- SEMENT rature des pièces du boîtier, des fondeurs d’immersion des liquides soient respectées.
-
Page 7: Utilisation Conforme
Déballage • Déballage: • Contenu de la livraison: - Déballez l‘appareil avec précaution - ICC basic - En cas de dommage, établissez immédiatement un constat - Câble secteur correspondant (poste, chemins de fer ou transporteur). - Tournevis (pour boucle de sécurité) - Mode d’emploi... -
Page 8: Liquides
® • Liquides (informations standards sur les liquides IKA ® N° Désignation IKA Gamme de température Gamme de température Température de Point d’éclair de fonctionnement de fonctionnement pour sécurité (°C) pour l’utilisation en l’utilisation en salle de (°C) salle de bains bains (°C) -
Page 9: Tableau De Commande Et Affichage
Tableau de commande et affichage Fig. 3 Rep. Désignation Fonction Touche Marche/Arrêt: Allume/éteint le thermostat. Boucle de sécurité réglable: Sert au réglage de la limitation de la température de sécurité à l’aide du tournevis fourni. Affiche les réglages et les valeurs réelles. Affichage LED: Démarre/arrête la fonction de chauffage. -
Page 10: Mise En Service
Mise en service Vérifiez si la tension indiquée sur la plaque signalétique et Ensuite, les deux écrans suivants s’affichent alternativement. la tension du réseau disponible correspondent. La prise utilisée doit être mise à la terre (contact à conducteur de protection). Si ces conditions sont remplies, l’appareil est prêt à... -
Page 11: Menu «Réglages
Menu «Réglages» • Structure des menus: ’ Réglage d usine activé Mode de fonctionnement (MODE) 150 °C Température max. (HI T) -20 °C Température min. (LO T) 3200 rpm Vitesse de rotation pompe max. (HI R) 1000 rpm Vitesse de rotation pompe min. (LO R) Type de liquide (FLUI) activé... -
Page 12: Son Pour L'alarme Et Les Touches (Beep)
Coefficient proportionnel PID (Kp 1): AUTO 1: AUTO 1 est le réglage privilégié. Les paramètres de tem- pérature optimaux sont déterminés automatiquement. Courbe du temps de chauffe en réglage automatique Le coefficient proportionnel Kp est l’amplification de la (AUTO 1) : régulation et il détermine l’effet direct de l’écart de ré- gulation (différence entre les températures de consigne °C... -
Page 13: Interfaces Et Sorties
- L’agitateur émet exclusivement à la demande de l’ordi- Installez le pilote en exécutant le fichier Setup. Reliez en- nateur. Même les messages de panne ne peuvent être suite l’appareil IKA ® au PC avec un câble USB. envoyés spon tanément de l’agitateur à l’ordinateur (sys- La communication des données se fait via un port COM... - Page 14 NAMUR pour l’exécution des connecteurs électriques pour la transmission analogique et numérique des signaux aux appareils de laboratoire MSR Rév. 1.1) ® Les instructions NAMUR et les instructions supplémentaires IKA spécifiques servent uniquement d’instructions Low level pour la communication entre l’agitateur et le PC. Avec un programme adapté de terminal ou de communication, ces instructions peuvent être transmises directement à...
-
Page 15: Entretien Et Nettoyage
fiche secteur. - référence et désignation de la pièce de rechange, voir sur www.ika.com Ne nettoyez les appareils qu’avec les produits de net- - Version logicielle. toyage autorisés par IKA ® Réparation: Impureté Produit de nettoyage N’envoyez pour réparation que des appareils nettoyés... -
Page 16: Accessoires
Moyenne protection (pour IB pro 12) CL.ICC Grande protection (pour IB eco 18, IB pro 20) • Accessoires supplémentaires: PCS.ICC Groupe pompe Câble (RS 232) PC 1.1 Câble USB 2.0 A - Micro B Labworldsoft ® Vous trouverez d’autres accessoires sur le site: www.ika.com. -
Page 17: Caractéristiques Techniques
Caractéristiques techniques Tension nominale 230 ± 10 % 115 ±10 % 100 ± 10 % Fréquence 50 / 60 Puissance absorbée maxi 2100 (230 VAC) 1100 (115 VAC) 860 (100 VAC) Plage de température de travail °C RT + 10 ... 150 (RT+10 °C à... -
Page 18: Garantie
Garantie En conformité avec les conditions de vente et de livraison La garantie ne s’étend pas aux pièces d’usure et n’est pas d‘IKA ® , la garantie sur cet appareil est de 24 mois. En cas valable en cas de défauts dus à une utilisation non conforme de problème entrant dans le cadre de la garantie, veuillez...
