Antes de comenzar – lea estas instrucciones
completamente y de forma detenida. IMPORTANTE-
CUMPLA CON TODOS LOS CÓDIGOS Y ORDENANZAS
GUBERNAMENTALES. Nota para el Instalador – Asegúrese
de entregar estas instrucciones al Consumidor. Nota para
el Consumidor – Guarde estas instrucciones con su Manual
del Propietario para referencia futura.
NOTA: Manipule la carcasa con cuidado.

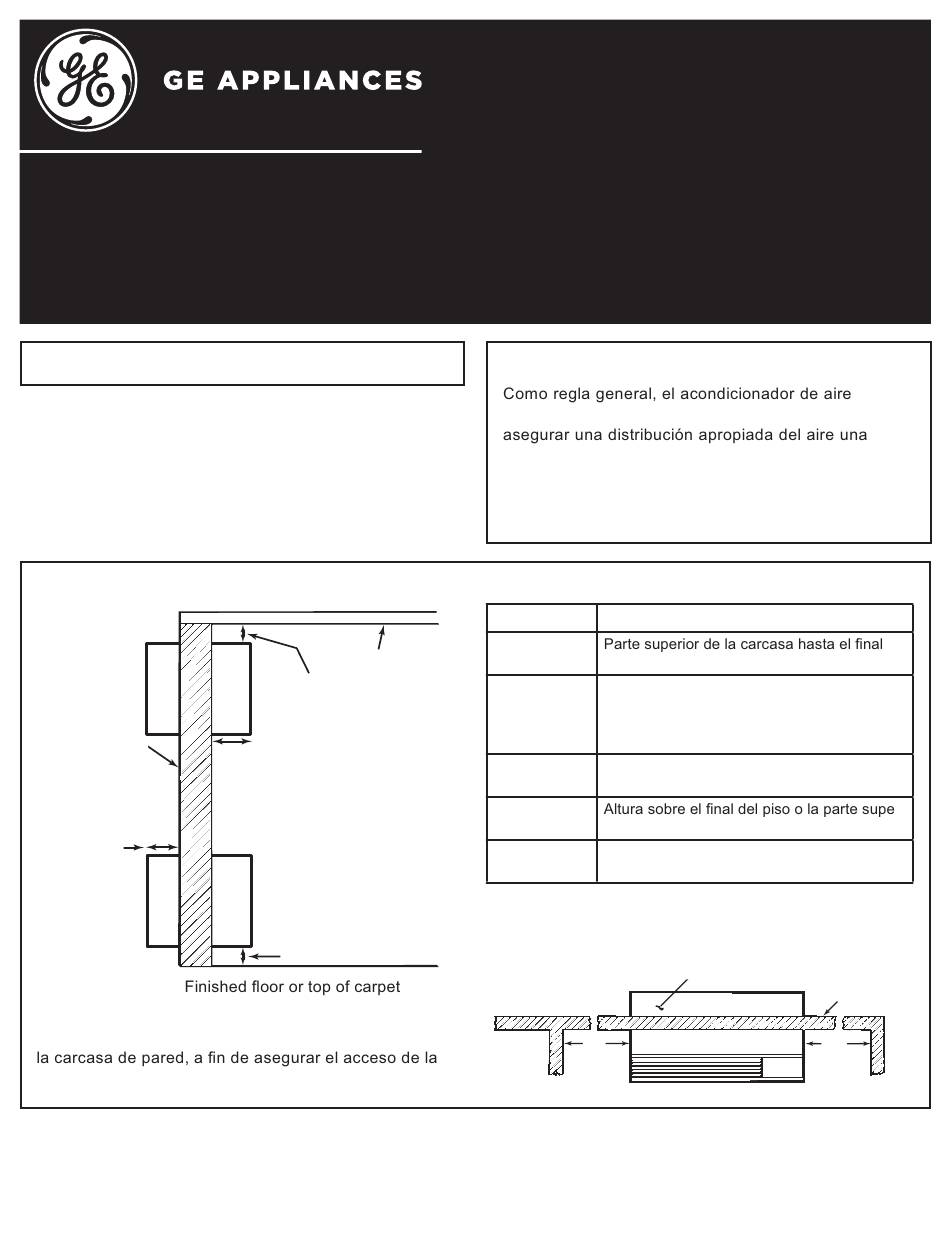

DIMENSIONES CRÍTICAS
Outside wall
"C"
NOTA: Se deberá tener cuidado sobre la ubicación de
la entrada del suministro de corriente en relación con
corriente una vez instalada la unidad.
Ceiling
"A"
"B"
Roomside
"D"
Instrucciones de Instalación
para su Nuevo
RAB24
Carcasa de Acero Estándar
para Acondicionador de Aire de
Instalación en Pared de 24"
UBICACIÓN DE LA CARCASA
deberá ser ubicado en una pared exterior a fin de
vez acondicionado. Deberá ser ubicado en una
parte de la pared donde no haya cableado eléctrico
ni plomería, y donde no haya obstrucciones
inmediatamente dentro o fuera.
Dimensiones
Espacio Libre de Instalación Recomendado
A
del cielorraso – mín. de 3"
B
Proyección de la carcasa en la sala – mín.
de 1/8" hasta máx. de ¾" recomendado.
Esto permite que la pieza del marco se
ajuste correctamente.
C
Proyección de la carcasa hasta la parte
exterior - mín. de 1/4"
D
rior de la alfombra - mín. de 2"
E
Lado izquierdo/ derecho de la carcasa hasta
la pared adyacente – mín. de 2"
INSTALE EL NIVEL DE LA CARCASA DE LADO A
LADO Y CON UNA LEVE INCLINACIÓN DESDE EL
FRENTE HASTA LA PARTE TRASERA
Top of case
"E"
31-5000413 Rev. 0 05-19 GEA
-
