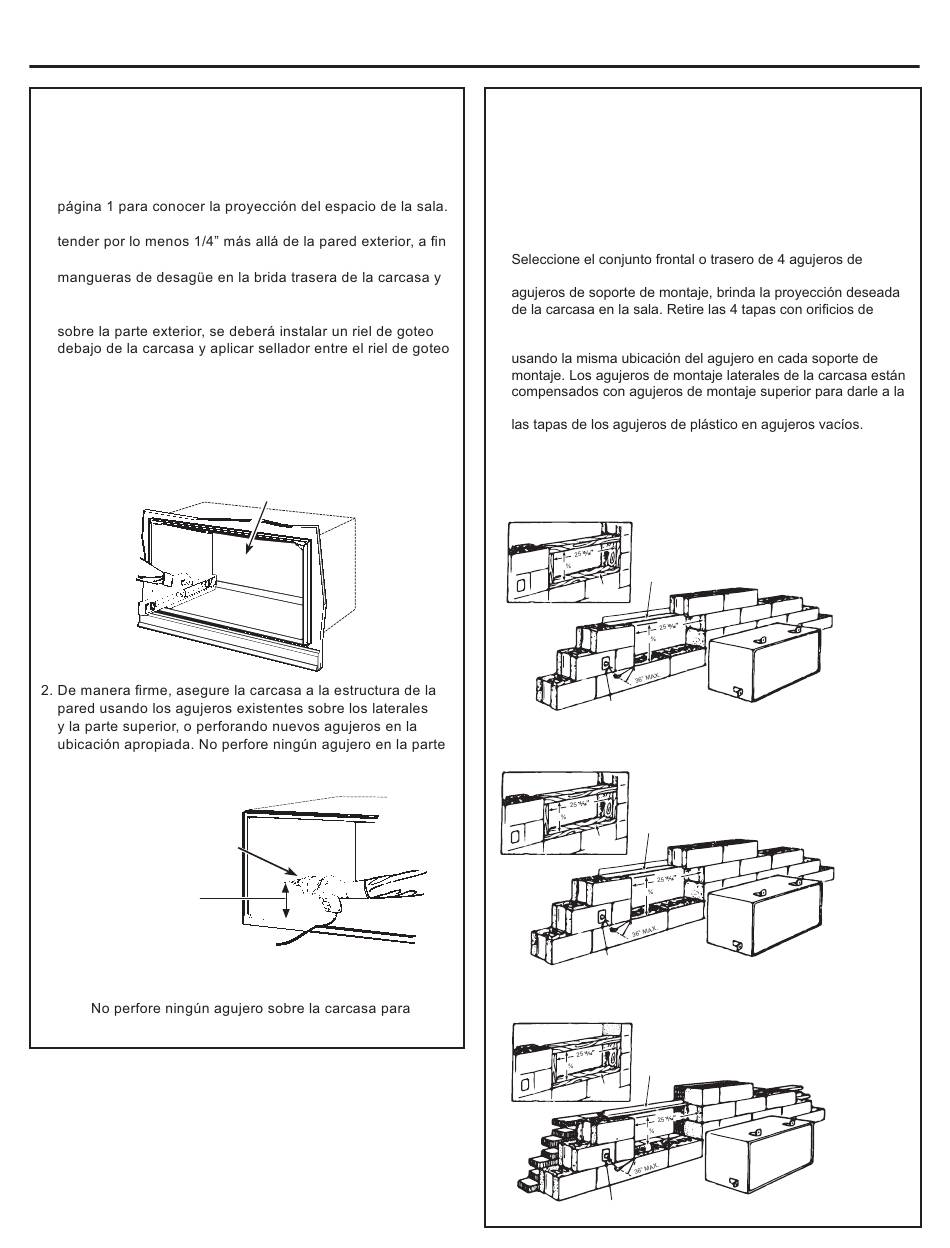

PASO 3: Instalación de la carcasa en la
apertura de pared
OPCIÓN 1
1. Posicione la carcasa en la pared. Consulte el cuadro de la
El extremo trasero (exterior) de la carcasa se deberá ex-
de quedar correctamente sellado y evitar el sellado de las
facilitar la instalación de un drenaje complementario, si así
se desea. (Si se desea que la rejilla trasera quede nivelada
y la carcasa).
IMPORTANTE:
Instale la carcasa nivelada de un lado a otro y con una
leve inclinación desde el frente hasta la parte trasera.
Use un nivel; no más de ¼ de la burbuja será la pendiente
correcta de la carcasa hacia la parte exterior.
inferior de la carcasa. Use los tornillos adecuados, tirafon-
dos, etc. para adherir la carcasa a la estructura de la pared.
Secure case through
side and/or top only
2" min. from
case bottom
Use un dintel, cuando sea necesario, para sostener los
ladrillos y bloques sobre la carcasa.
NOTA:
realizar conexiones eléctricas.
Installation Instructions
Inside wall
PASO 3: Instalación de la carcasa en la
apertura de pared (cont.)
OPCIÓN 2
Instalación de la carcasa en la pared usando
soportes de montaje
1. Use los Soportes de Montaje provistos para el posicionamiento
adecuado de la carcasa en la apertura de la pared enmarcada.
montaje de la carcasa que, al ser alineada con uno de los
plástico de la bolsa plástica de las piezas incluidas. Ajuste
los soportes a la carcasa con los tornillos proporcionados,
carcasa la inclinación trasera adecuada hacia el exterior. Instale
Aplicaciones alternativas a través del uso de soportes de
montaje de carcasa
Estructura de Armazón y Revestimiento de Ladrillo
(Dimensiones Mínimas de la Apertura del Marco)
ALTERNATE OPENING
15
"
LINTEL PURCHASED LOCALLY
2 x 4
FRAMING
15
ELECTRICAL WALL
RECEPTACLE
Construcción de Mampostería Sólida – Ladrillo
(Dimensiones Mínimas de la Apertura del Marco)
ALTERNATE OPENING
15
"
LINTEL PURCHASED LOCALLY
2 x 4
FRAMING
15
ELECTRICAL WALL
RECEPTACLE
Construcción de Mampostería Sólida – Ladrillo y Bloque
(Dimensiones Mínimas de la Apertura del Marco)
ALTERNATE OPENING
15
"
LINTEL PURCHASED LOCALLY
2 x 4
FRAMING
15
ELECTRICAL WALL
RECEPTACLE
3
"
SLEEVE
"
SLEEVE
"
SLEEVE
