Câblage avec isolation galvanique
Fonction
Le répétiteur CAN active la coupure automatique d'un segment dès qu'un niveau de
perturbations de +1 V ... +5 V entre CAN-HI et CAN-LO est détecté. La LED rouge
correspondante est alors allumée. L'autre segment continue à fonctionner.
La coupure est automatiquement désactivée par le répétiteur CAN dès que le niveau de
perturbations permanent est éliminé.

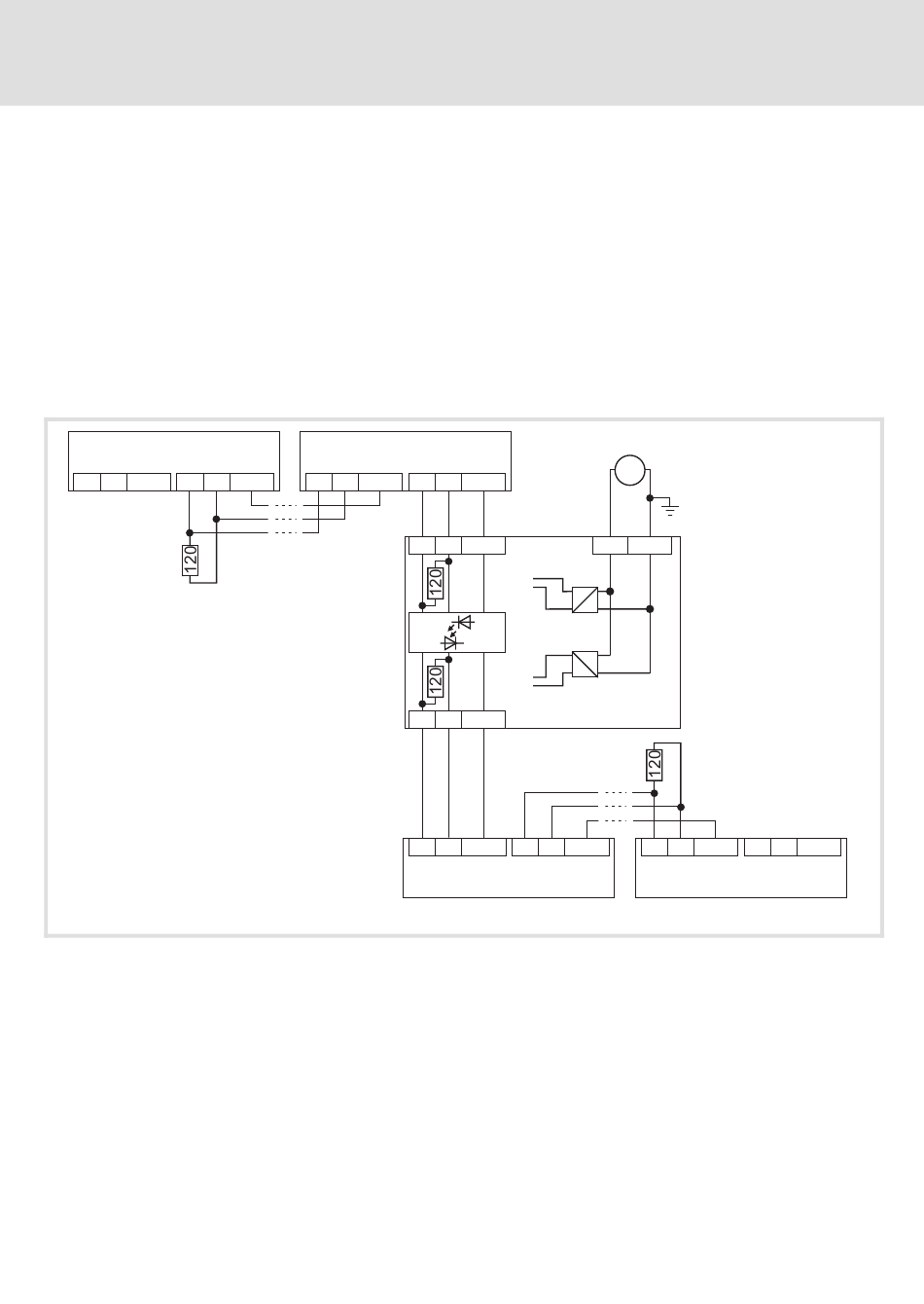

Schéma de principe
CAN 2.1
HI LO GND HI LO
CAN 1.1 ... CAN 1.n
CAN 2.1 ... CAN 2.n
63 éléments possibles au maximum
EDKMF2176X DE/EN/FR 4.2
Installation électrique
Câblage avec isolation galvanique
CAN 2.n
GND HI LO GND
Elément sur le segment CAN1
Elément sur le segment CAN2
HI LO GND
HI LO GND CAN2
HI LO GND CAN1
HI LO GND HI LO GND
CAN 1.1
27
+24 V DC
=
(+9 ... +35 V DC)
+24 GND
2176
HI LO GND HI
CAN 1.n
LO GND
2176_002

