Remplacement des membranes
Ce document doit être transmis et utilisé inchangé et dans son intégralité. L'utilisateur est responsable de vérifier soigneusement
la validité de ce document concernant son produit. No. du manuel: 999156 / 03/02/2011
page 32 de 42

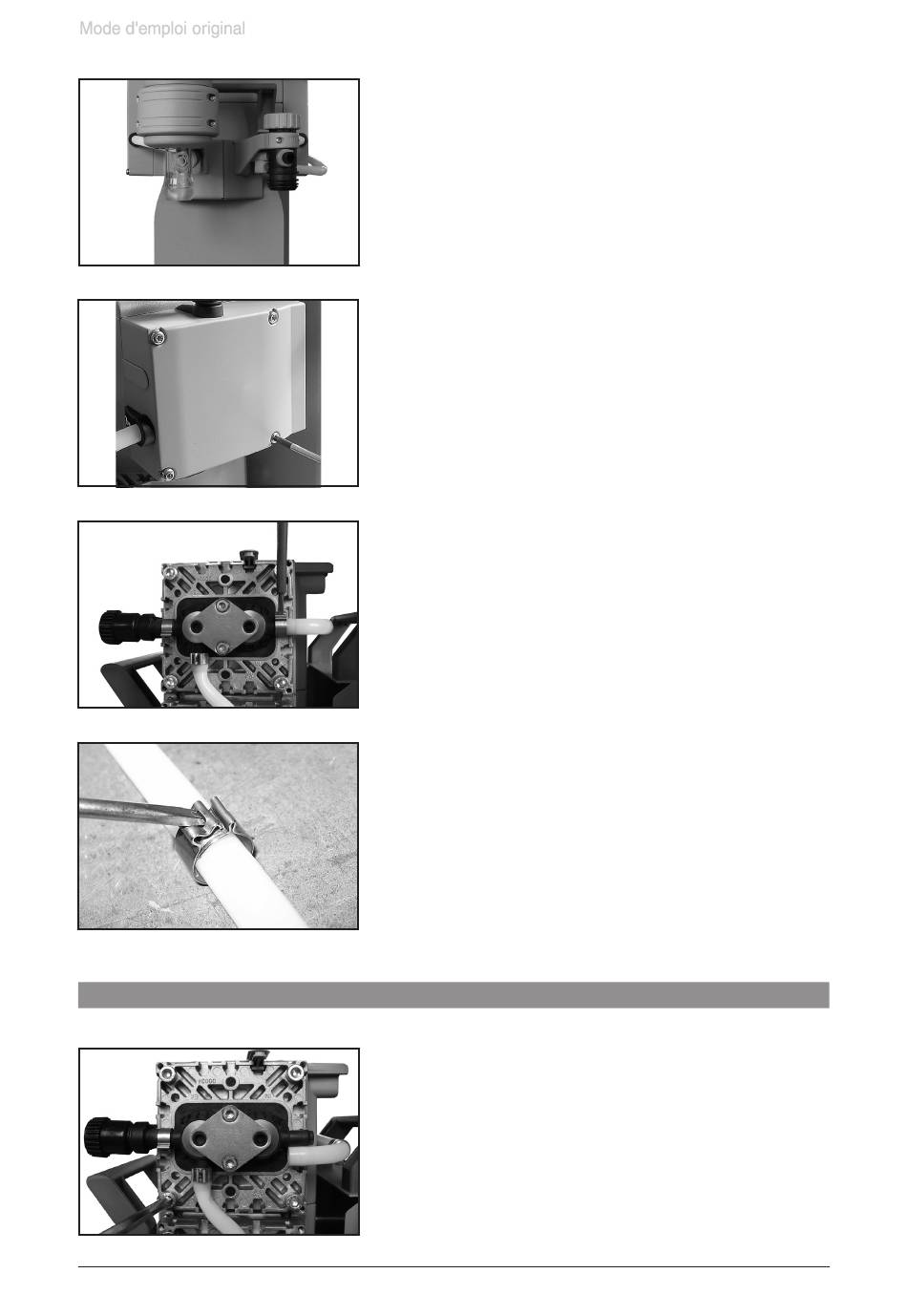

Pompe au support de pompe:
➨ Enlevez ballons collecteur à l'aspiration et au refoulement
(cf «Utilisation et fonctionnement»).
➨ Dévisser avec un tournevis Torx TX20 les quatre vis du
capot de couvercle de tête. Faites aussi attention aux ron-
delles sous les vis et enlevez-les.
➨ Retirez le capot de couvercle de tête avec précaution, ne
pas coincer.
Desserrez à la tête de clapet le raccordement du tuyau de
connexion vers l'autre côté de la pompe.
Pompe au support de pompe:
Desserrez à la tête de clapet le raccordement du tuyau de
connexion vers l'autre côté de la pompe et le raccordement
du tuyau de connexion vers l'aspiration ou vers le refoule-
ment du système de vide.
➨ Ouvrez le collier de serrage avec un tournevis plat (cf ci-
dessous).
➨ Tirez le tuyau du raccord de tuyau.
Ouvrir le collier de serrage:
➨ Appliquer le tournevis plat comme montré et tourner-le.
➨ Démontez les couvercles de tête pour contrôler les mem-
branes.
➨ Desserrez les quatre (pompe à 2 cylindres) ou les huit
(pompe à 4 cylindres) vis à tête cylindrique avec la clé à
six pans creux taille 5. Enlevez les deux couvercles de tête
(pompes à 2 cylindres: seulement un couvercle de tête)
avec les têtes de clapet et les raccords.
☞ Il ne faut pas démonter les têtes de clapet et les fixations
de raccord ainsi que la connexion de tuyau entre des cou-
vercles de tête voisins (pompe à 4 cylindres).
