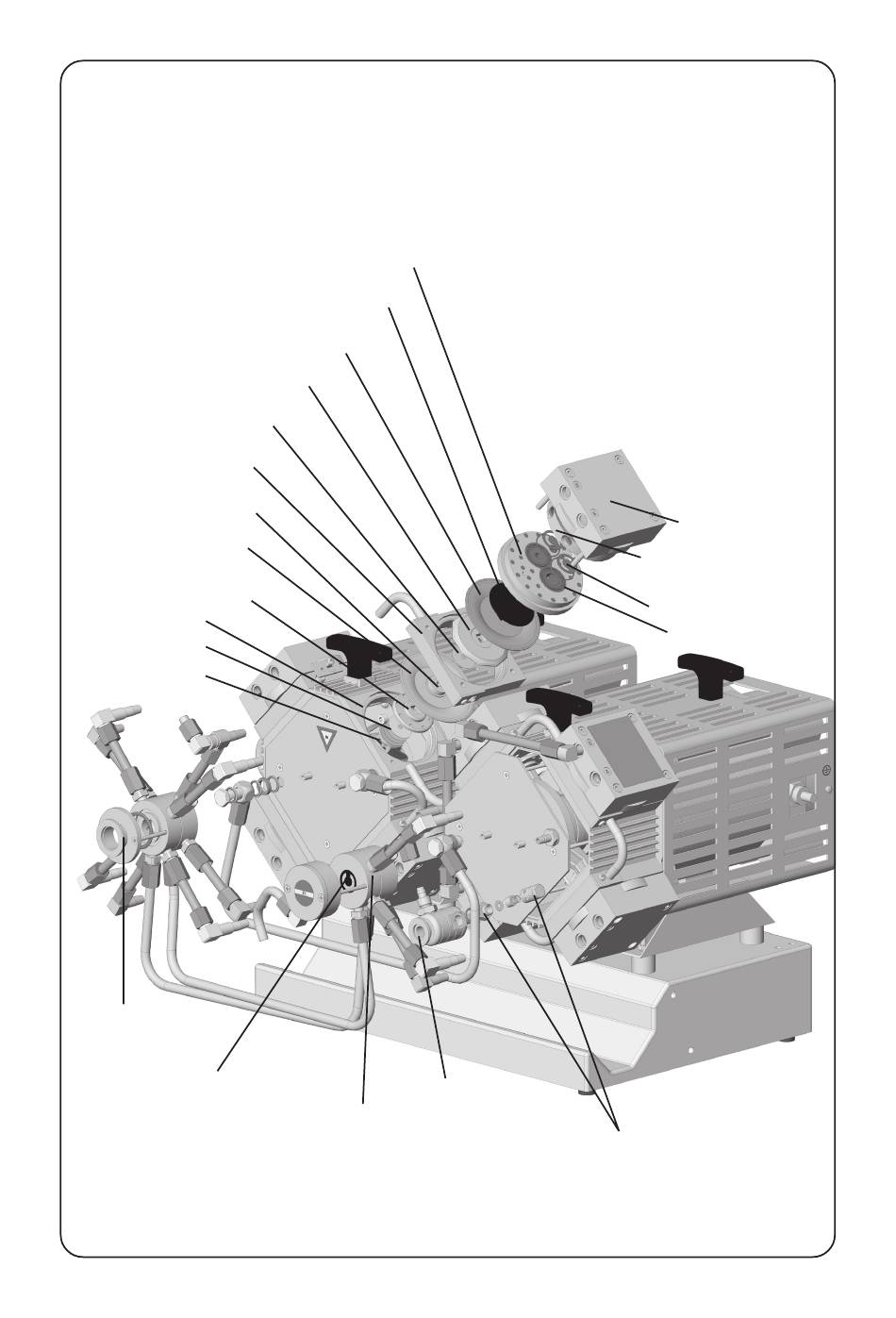

Vue éclatée des pièces de la tête de pompe
(Fig. MV 10C EX)
disque de fixation de la membrane
membran de travail
disque de support de la membrane
rondelle 0,1 mm (1 pièce)
bride intermédiaire
disque de fixation de la
membrane de sécurité
membrane de sécurité
disque de support de la
membrane de sécurité
carter
rondelles
bielle
aspiration
clapet interne de surpression
Ce document doit être transmis et utilisé inchangé et dans son intégralité. L'utilisateur est responsable de vérifier soigneusement
la validité de ce document concernant son produit. No. du manuel: 99 91 28 / 01/09/2005
page 33 de 51
couvercle de tête
refoulement
distributeur
couvercle de carter
couvercle de carter,
partie intérieure
clapet
joint torique
soupape de surpession
