1 Einführung
1 Einführung
Der Fiberoptic Repeater OZD Modbus Plus G12 ... ist für
den Ein satz in optischen Modbus Plus-Feldbusnetzen
vor gesehen.
Er ermöglicht die Umsetzung von elektrischen in optische
Modbus Plus Schnittstellen und umgekehrt.
Sie können die Repeater in bestehende elektrische Mod-
bus Plus-Feldbus netze integrieren. Ebenso ist ein voll-
ständiger Auf bau eines optischen Modbus Plus-Feldbus-
netzes in Linien- oder Ringtopologie mit OZD Modbus
Plus G12 ... Repeatern möglich.
Der mechanische Aufbau besteht aus einem kompakten,
stabilen Metallgehäuse, welches wahlweise auf einer
Hutschiene oder auf einer beliebigen, ebenen Unterlage
montierbar ist.
Bei der Inbetriebnahme sind keine Einstellarbeiten not-
wendig.
Ports
Der Repeater verfügt über drei voneinander unab hängige
Kanäle (Ports), welche wiederum aus einem Sender- und
Empfängerteil bestehen.
Der Port 1 ist als 9poliger Sub-D-Anschluss (female), die
Ports 2 und 3 als optische BFOC/2,5 (ST
ausgeführt.
Port 2
optisch,
BFOC/2,5
Buchse

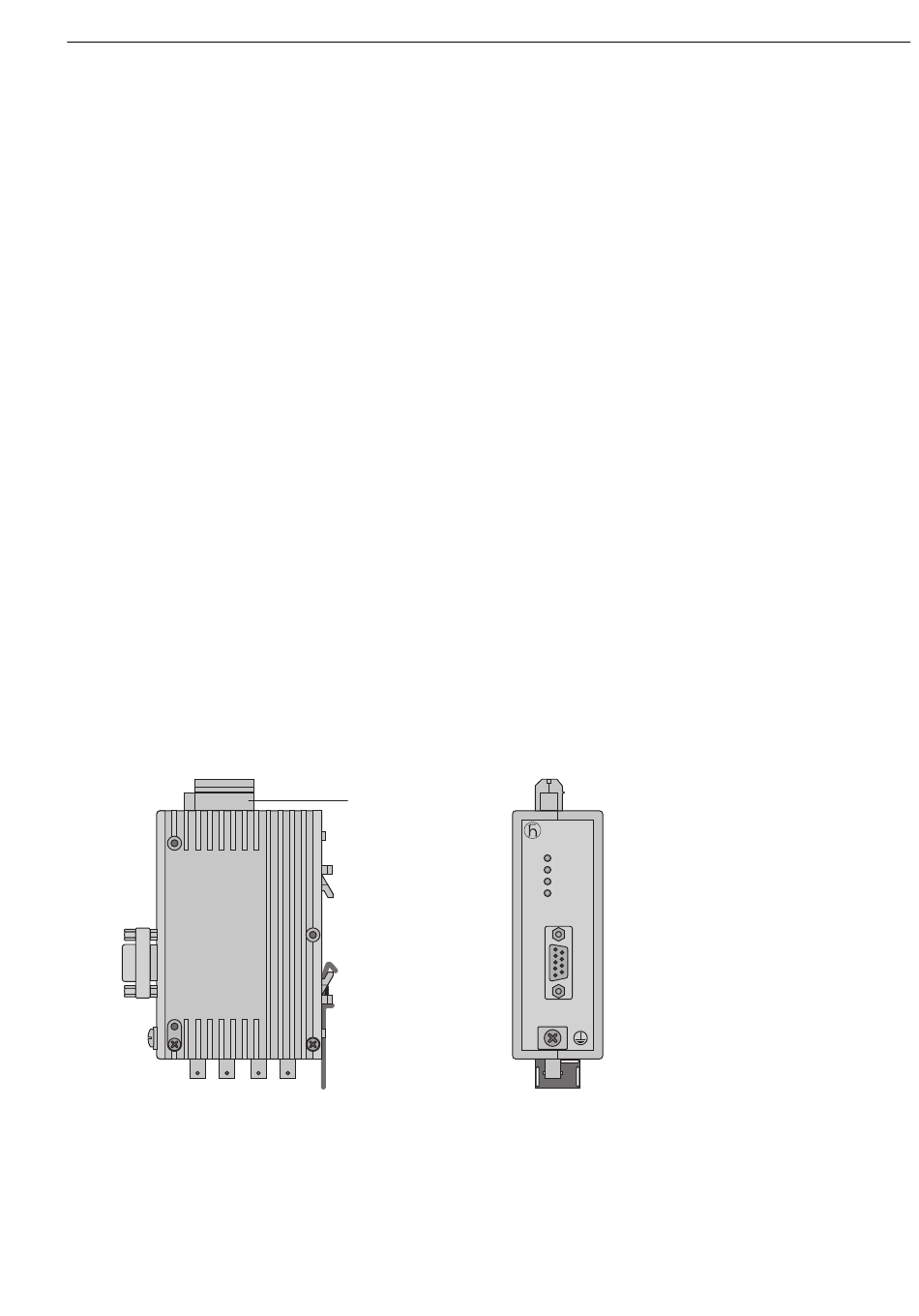

Abb. 1: Fiberoptic Repeater OZD Modbus Plus G12 ... mit Lage der einzelnen Ports, des Klemmblocks, der LED-Anzeigen und der Erdschraube
Version 04 07/2014
®
) Buchsen
5poliger Klemm-
block für Betriebs-
spannungsver-
sorgung und
Meldekontakt
Port 3
optisch,
BFOC/2,5
Buchse
Spannungsversorgung
Die Betriebsspannungsversorgung erfolgt durch
+24 VDC bis +48 VDC Gleichspannung.
Zur Erhöhung der Betriebs sicherheit ist eine redundante
Betriebs span nungs versorgung aus zwei ge trennten
Quellen vorgesehen. Hierzu können die beiden Betriebs-
spannungen an zwei verschiedenen Klemmen des
5poligen Klemmblocks zugeführt werden.
Beide Anschlüsse sind über Dioden entkoppelt, um
Rückspeisung oder Zerstörung durch Verpolung zu
verhindern.
Eine Lastverteilung zwischen den Quellen besteht nicht.
Bei redundanter Einspeisung muss das Netzgerät mit der
höheren Ausgangsspannung den Busadapter alleine
versorgen.
Meldekontakt
Über einen Meldekontakt (Relais mit potentialfreien
Kontakten) sind verschiedene Störungsfälle der Repeater
signalisierbar. Die Anschlüsse des Meldekontaktes sind
ebenfalls am 5poligen Klemmblock herausgeführt.
LEDs
Vier zweifarbige Leuchtdioden signalisieren den aktuellen
Betriebszustand und eventuelle Betriebsstörungen.
i OZD
Modbus Plus
System
LED
Port 1
Port 2
Anzeigen
Port 3
Port 1
elektrisch,
Port 1
Sub-D-
Anschluss
Erd-
schraube
