3 Inbetriebnahme
Montieren auf eine Hutschiene
Hängen Sie die oberen Rasthaken des Repeaters in
die Hutschiene ein und drücken Sie die Unterseite,
wie in der Abbildung 9 gezeigt, auf die Schiene, bis
sie einrastet.
Die Demontage erfolgt durch Zug am Ver riege lungs -
schieber nach unten.
Montieren auf eine Montageplatte
Der Repeater ist mit drei Durch gangsbohrungen versehen.
Diese ermöglichen die Montage auf einer beliebigen
Verriegelungs-
schieber

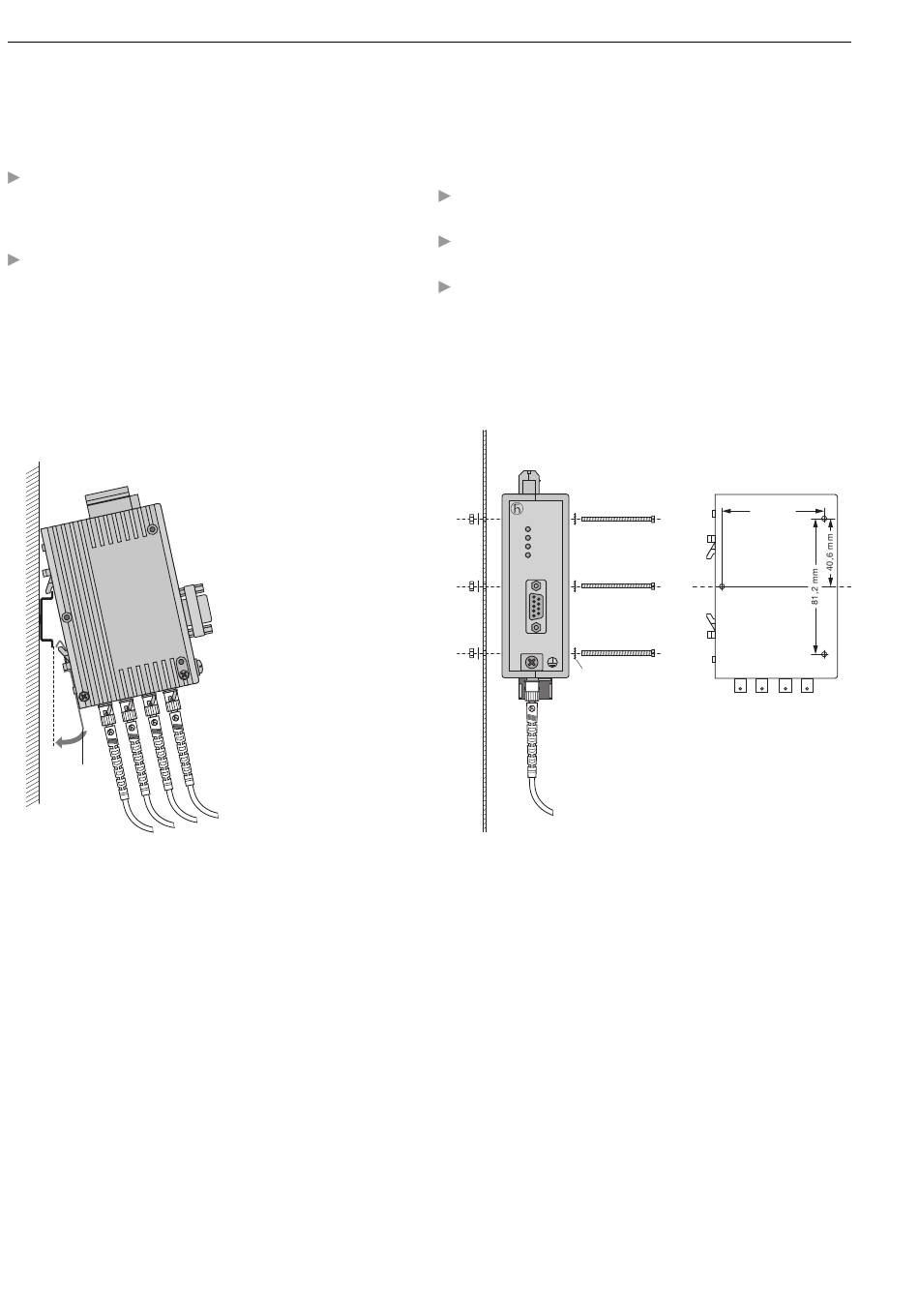

Abb. 9: Montage eines Repeaters auf einer Hutschiene
16
ebenen Unterlage, z. B. auf der Montageplatte eines
Schaltschrankes.
Versehen Sie die Montageplatte mit drei Bohrungen
entsprechend dem Bohrschema in Abb. 10.
Befestigen Sie die Repeater mit Maschinenschrauben
(z. B. M 3 x 40).
Sorgen Sie für eine zuverlässige elektrische Verbin-
dung zwischen Repeatergehäuse und Montageplatte.
Unterlegen Sie die Schraubenköpfe mit Zahnschei-
ben, um die vorhandene Lackierung zu durchstoßen.
i OZD
Modbus Plus
System
Port 1
Port 2
Port 3
Port 1
Zahnscheibe
Abb. 10: Montage eines Repeaters auf einer Montageplatte
3.3 Montieren der Repeater
61,2 mm
Ø 3 mm
Ø 3 mm
