3 Mise en service
Montage sur un rail DIN
Suspendre le crochet de verrouillage supérieur du
Interface dans le rail DIN et exercer une pression sur
la partie inférieure du profilé, de la manière indiquée
sur la figure 9, jusqu'à ce qu'il s'enclenche.
Pour effectuer le démontage, le coulisseau de
verrouillage est tiré vers le bas.
Montage sur une plaque de montage
L'interface est équipé de trois trous de passage.
Il permettent d'effectuer un montage sur un support
Coulisseau de
verrouillage

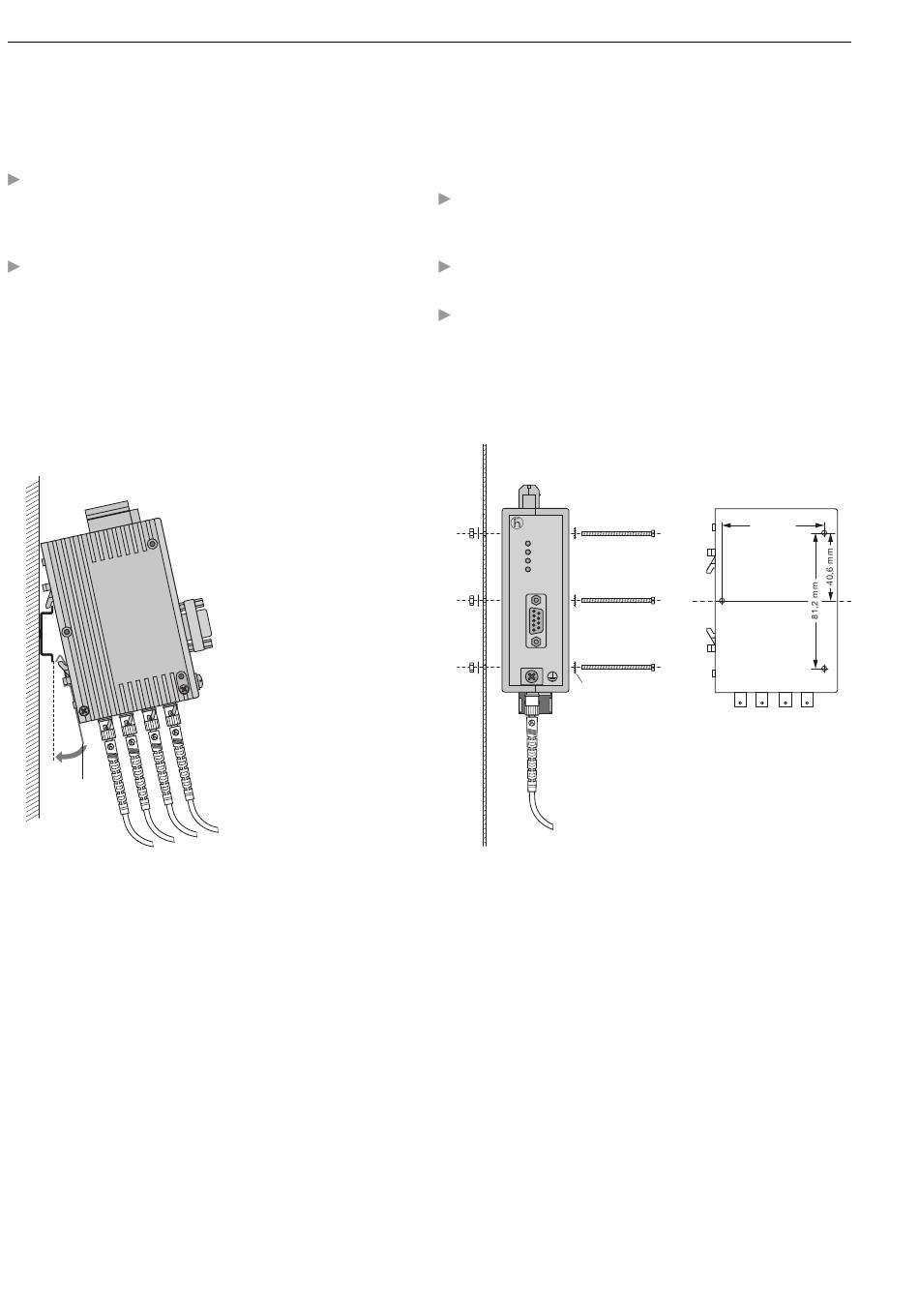

Fig. 9: Montage du Interface sur un rail DIN
64
plat quelconque, la plaque de montage d'une armoire
de commande par exemple.
Réaliser trois orifices dans la plaque de montage,
conformément au schéma de perçage représenté
sur la figure 10.
Fixer les Interfaces au moyen de vis d'assemblage
(par exemple M 3 x 40).
Réaliser une liaison électrique fiable entre le boîtier
d'Interface et la plaque de montage. Les têtes de vis
doivent être munies de rondelles type grower afin
d'assurer une bonne mise à la terre.
i OZD
Modbus Plus
System
Port 1
Port 2
Port 3
Port 1
Rondelle type grower
Fig. 10: Montage du Interface sur une plaque de montage
3.3 Installation
61,2 mm
Ø 3 mm
Ø 3 mm
