Intégration dans un réseau ou raccordement à
2.6
un modem
ATTENTION
Observer les prescriptions d'installation suivantes
Prescriptions d'installation relatives à l'intégration de l'unité de prise
d'empreinte dans un réseau ou pour le raccordement de l'unité de
prise d'empreinte à un modem :

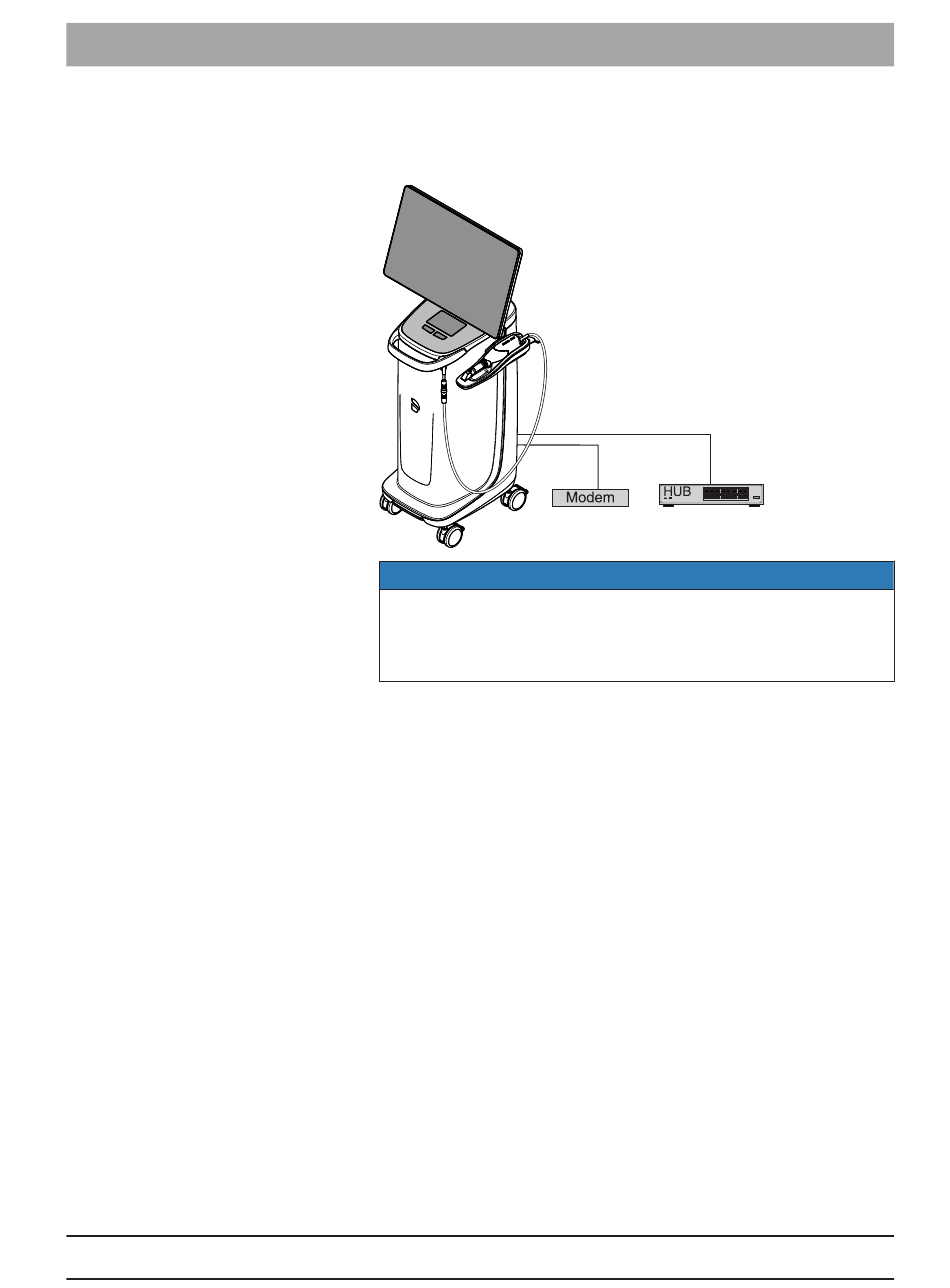

Réseau
L'unité de prise d'empreinte dans un réseau doit uniquement être
raccordée au réseau par le biais d'un concentrateur / d'un commutateur.
Le concentrateur/commutateur doit :
● se trouver dans le même local que l'unité de prise d'empreinte ; il
doit en outre être installé à demeure
● être mis à la terre par le biais d'un conducteur de protection
supplémentaire.
Section du conducteur de protec-
tion
Modem
Pour le raccordement de l'unité de prise d'empreinte à un mode, il est
nécessaire qu'au moins l'une des conditions suivantes soit remplie :
● Lorsqu'un modem est raccordé, l'unité de prise d'empreinte doit
uniquement être utilisée hors de la zone autour du patient (rayon de
1,5 m autour du patient).
● Du côté du modem, un isolateur RS 232 servant de dispositif de
coupure selon EN 60 601-1-1 et présentant une valeur minimale de
résistance à la tension de 1,5 kV doit être monté dans le câble de
liaison RS 232 entre l'unité de prise d'empreinte et le modem.
2.6 Intégration dans un réseau ou raccordement à un modem
pose protégée
pose non protégée
2 Consignes de sécurité
2
2,5 mm
2
4 mm
