P o r t a d e S l o t d e E x p a n s ã o P C I e C o n e c t o r d e P l a c a
d e E x p a n s ã o
Remova a tampa superior pressionando os dois botões laterais e
7
girando a tampa em direção à parte de trás do dispositivo de encaixe.
Assim que a tampa estiver girada para trás, solte as presilhas
articuladas da parte de trás do dispositivo de encaixe e remova por
completo a tampa superior.
Consulte a figura "Removendo a Tampa Superior".
Remova o parafuso que segura o suporte de montagem vazio e separe
8
para uso no futuro.
Remova o suporte de montagem vazio. Se uma placa PCI estiver
instalada, remova-a segurando a placa pelos cantos externos e
soltando-a do conector.
Instale uma placa de expansão PCI.
9
a Insira o conector de borda de placa firmemente no conector da
placa de expansão.
b Mova suavemente a placa no conector lado a lado até que ela
esteja totalmente encaixada.
Recoloque o parafuso no suporte da placa PCI para fixá-la.
10

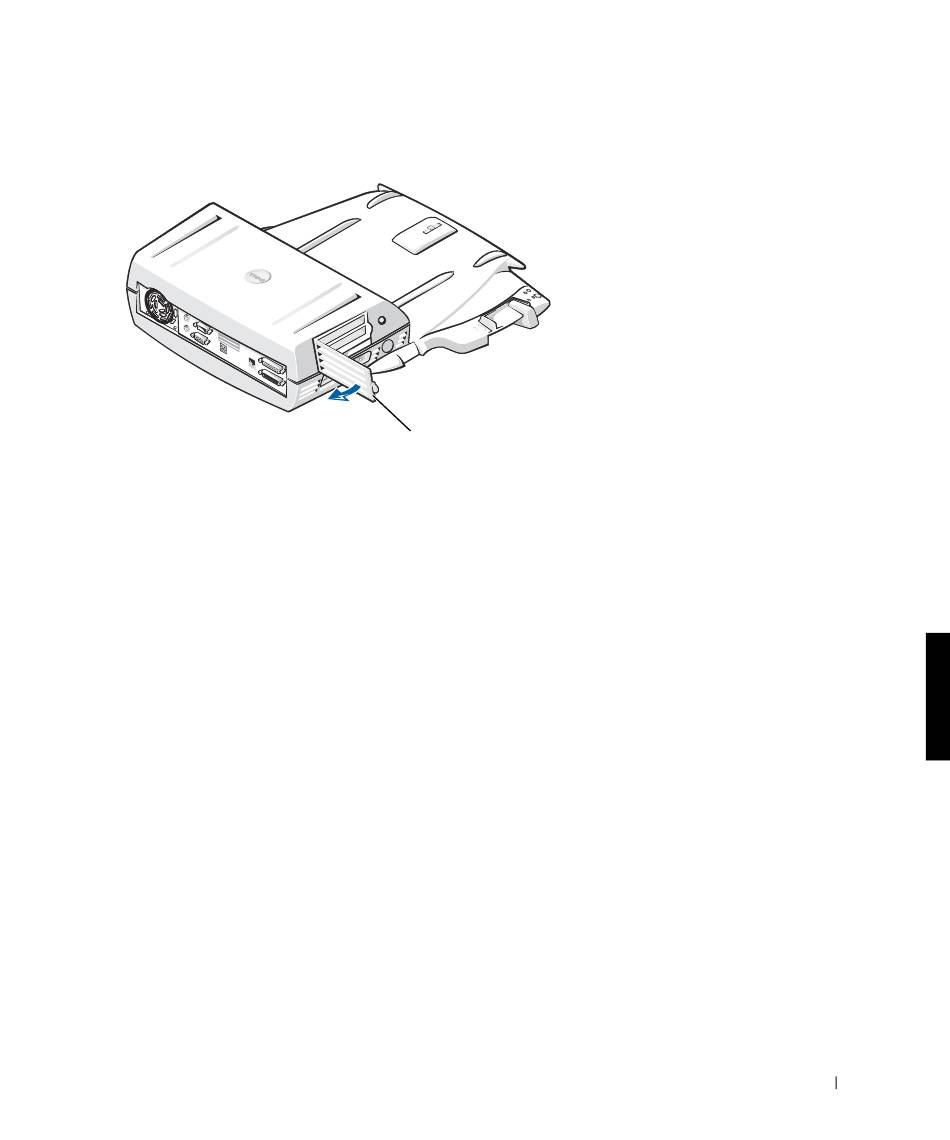

porta de slot de expansão PCI
Guia de Infor mações do Sistema
