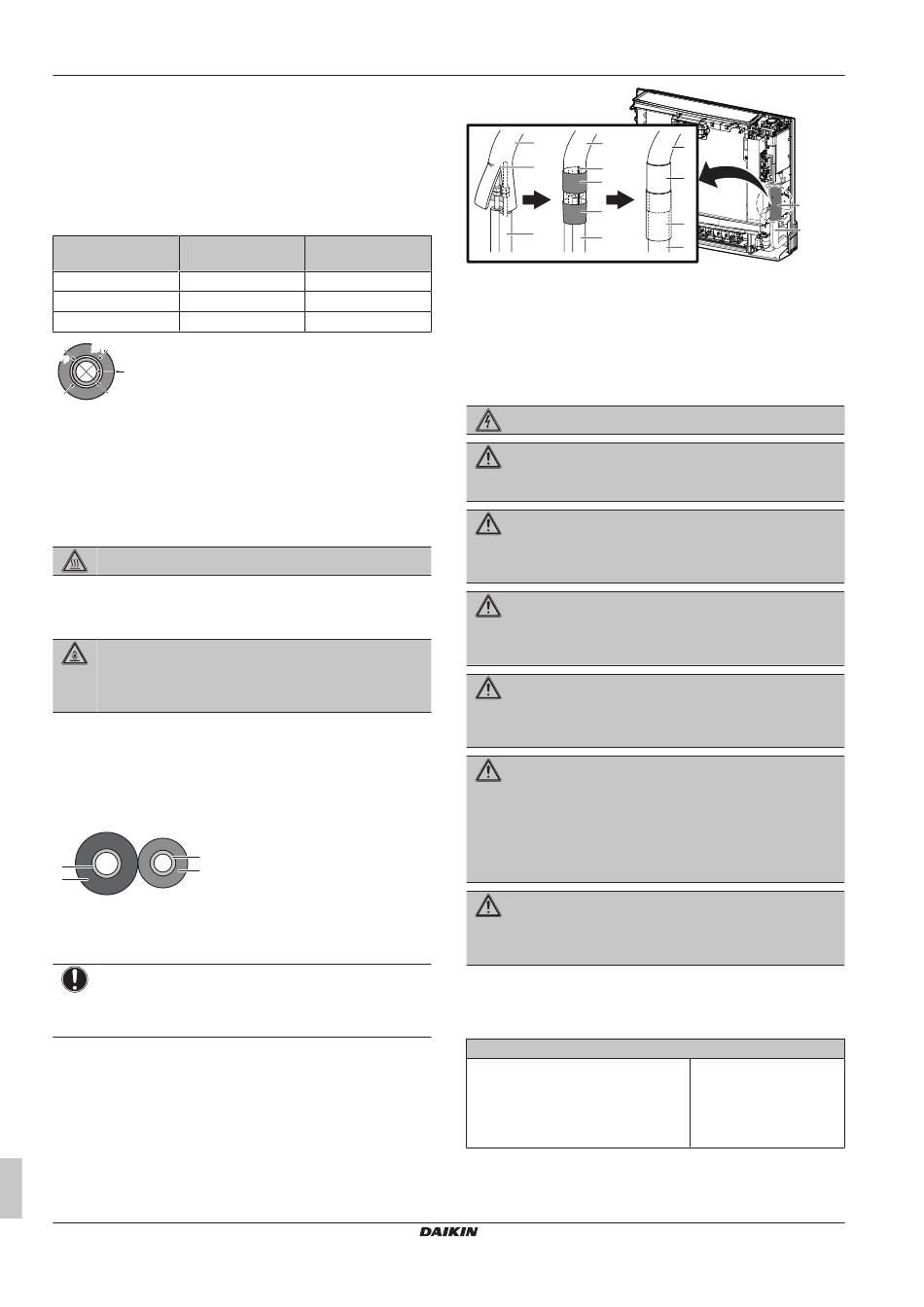

7 Installation électrique
6.1.2 Isolation de la tuyauterie de réfrigérant
▪ Utilisez de la mousse de polyéthylène comme matériau
d'isolation:
▪ avec un taux de transfert de chaleur compris entre 0,041 et
0,052 W/mK (entre 0,035 et 0,045 kcal/mh°C),
▪ avec une résistance à la chaleur d'au moins 120°C.
▪ Épaisseur de l'isolation
Diamètre extérieur Diamètre intérieur
du tuyau (Ø ) de l'isolation (Ø
p
6,4 mm (1/4") 8~10 mm
9,5 mm (3/8") 12~15 mm
12,7 mm (1/2") 14~16 mm
Ø Ø
i i
Ø Ø
p p
t
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20 mm afin d'éviter toute condensation sur la
surface du matériau isolant.
6.2 Raccordement de la tuyauterie de
réfrigérant
DANGER: RISQUE DE BRÛLURES
6.2.1 Raccordement de la tuyauterie de
réfrigérant à l'unité intérieure
AVERTISSEMENT:
INFLAMMABLE
Le réfrigérant à l'intérieure de cette unité est moyennement
inflammable.
▪ Longueur du tuyau. Maintenez la tuyauterie de réfrigérant la plus
courte possible.
1 Branchez le tuyau de réfrigérant à l'unité à l'aide des raccords
évasés.
2 Isolez la tuyauterie de réfrigérant sur l'unité intérieure comme
suit:
c
a
d
b
a Tuyauterie de gaz
b Isolation du tuyau de gaz
c Tuyauterie de liquide
d Isolation du tuyau de liquide
REMARQUE
Veillez à isoler toute la tuyauterie de réfrigérant. Toute
tuyauterie exposée est susceptible de provoquer de la
condensation.
3 Fermez la fente du raccord de la conduite de réfrigérant et
fixez-la avec un ruban adhésif (non fourni). Vérifiez qu'il n'y ait
pas d'écart.
4 Enveloppez la fente et l'extrémité de l'isolation de la tuyauterie
de réfrigérant raccordée avec une pièce isolante (accessoire).
Vérifiez qu'il n'y ait pas d'écart.
Manuel d'installation
10
Épaisseur de
) l'isolation (t)
i
≥10 mm
≥13 mm
≥13 mm
MATÉRIAU LÉGÈREMENT
a
a
c
c
d
d
b
b
a Raccord de la conduite de réfrigérant
b Tuyauterie de réfrigérant (à fournir)
c Fente
d Ruban
e Pièce isolante (accessoire)
7 Installation électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
AVERTISSEMENT
Utiliser un disjoncteur de type à déconnexion omnipolaire
avec séparation de contact d'au moins 3 mm assurant une
déconnexion en cas de surtension de catégorie III.
AVERTISSEMENT
Si le câble d'alimentation est endommagé, il DOIT être
remplacé par le fabricant, son agent de service ou des
personnes qualifiées afin d'éviter tout danger.
AVERTISSEMENT
Ne branchez PAS l'alimentation à l'unité intérieure. Cela
pourrait provoquer une décharge électrique ou un
incendie.
AVERTISSEMENT
▪ N'utilisez PAS d'éléments
localement dans le produit.
▪ Ne branchez PAS
d'évacuation, etc. sur le bornier de transmission. Cela
pourrait provoquer une décharge électrique ou un
incendie.
AVERTISSEMENT
Tenez le câblage d'interconnexion éloigné des tuyaux en
cuivre sans isolation thermique, car ces tuyaux seront très
chauds.
7.1 Spécifications des composants de
câblage standard
Composant
Câblage d'interconnexion
(intérieur↔extérieur)
a
e
a
e
b
b
électriques achetés
l'alimentation de la pompe
Câble à 4 conducteurs
1,5 mm²~2,5 mm² et
applicable pour le
220~240 V
H05RN-F (60245 IEC 57)
CVXM20+FVXM25~50A2V1B
Climatiseurs système Split
3P477070-2L – 2020.10
