Vitodens 100-W
(suite)

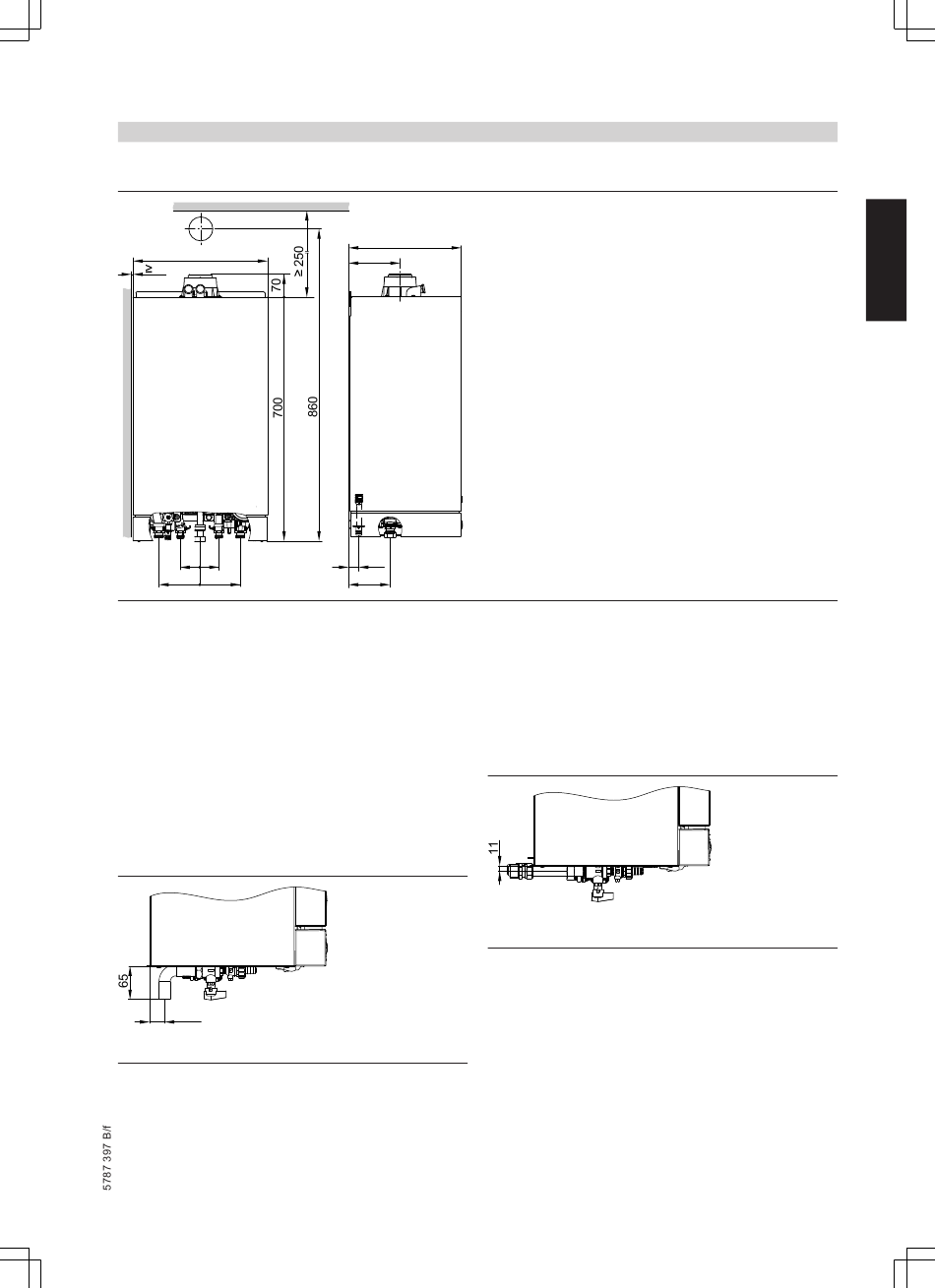

Dimensions
400
5
A
B
C
D
E
F
58 58
123
123
A Départ chauffage G G ¾
B Chaudière gaz à condensation simple service :
départ primaire G ¾
Chaudière gaz à condensation double service :
eau chaude G ½
C Raccordement gaz G ¾
D Chaudière gaz à condensation simple service :
retour primaire G ¾
Chaudière gaz à condensation double service :
eau froide G ½
Remarque
Les câbles d'alimentation électrique requis doivent être posés par
l'installateur et introduits dans la chaudière à l'emplacement indiqué
(voir page 40).
Dimensions avec accessoire de raccordement
30
Montage non encastré
VITODENS
350
156
34
125
E Retour chauffage G ¾
F Evacuation des condensats/évacuation soupape de sécurité :
flexible en matériau synthétique 7 22 mm
Montage encastré
1
VIESMANN
7
