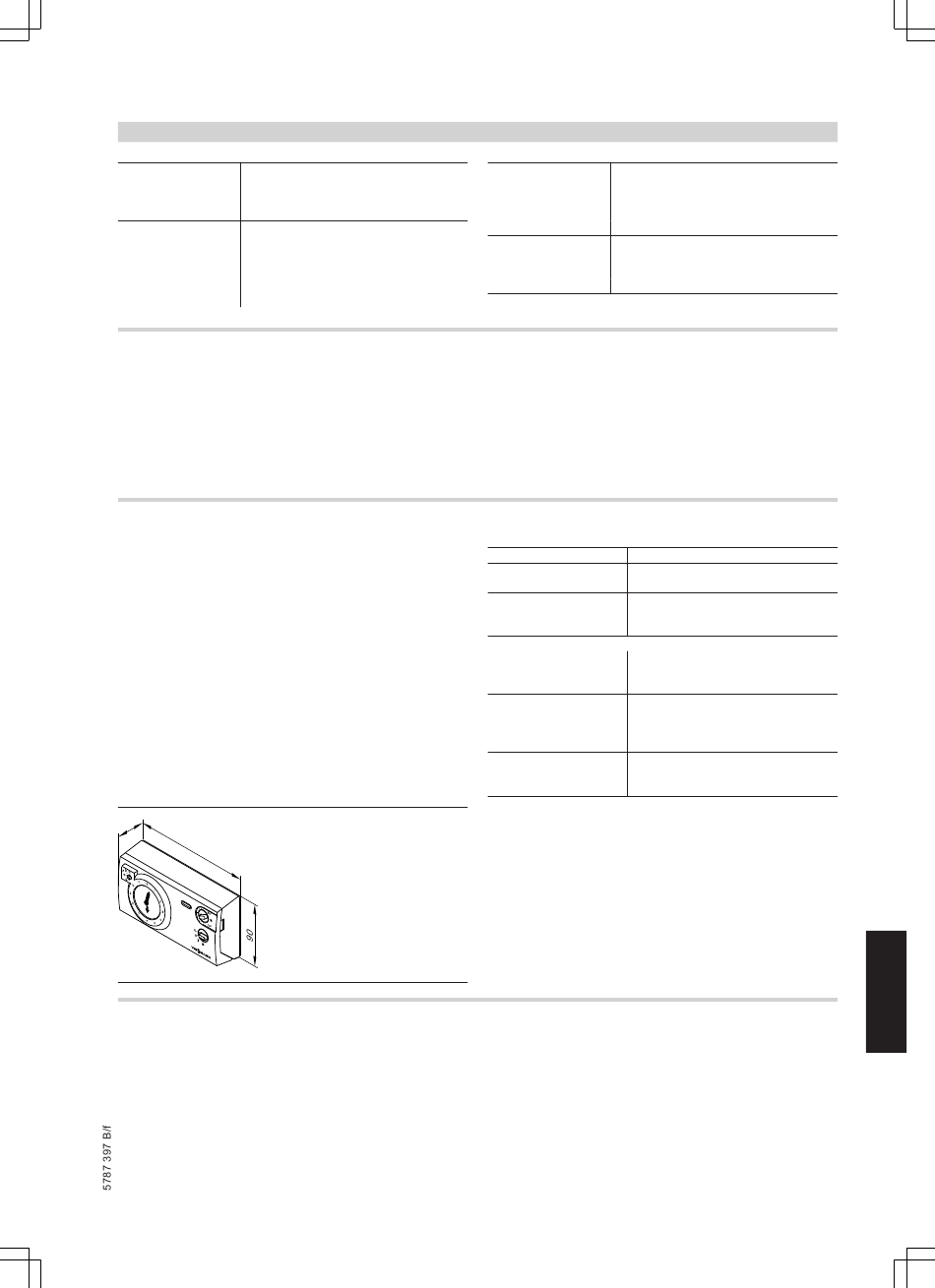

Régulation
(suite)
Réglage de l'aquastat
électronique de sur-
veillance (mode de
chauffage) 82 °C (modification du réglage impossible)
Plage de réglage de la
température ECS
– Vitodens 100-W :
Chaudières gaz à
condensation double
service 10 à 57 °C
7.2 Accessoires pour la régulation

Vitotrol 100 RT

Référence 7141 709
■ Thermostat d'ambiance avec sortie de commande (sortie tout ou
rien)
■ Fonctionnement à une tension nominale de 230 V~

Vitotrol 100, type UTA

Référence 7170 149
Thermostat d'ambiance
■ Avec sortie de commande (sortie tout ou rien)
■ Avec horloge analogique
■ Avec programme journalier réglable
■ Des programmations standard sont réglées en usine (programma-
tion spécifique possible)
■ Intervalle d'inversion le plus court 15 minutes
Le Vitotrol 100 doit être installé dans la pièce d'habitation principale
sur un mur intérieur face aux radiateurs, mais pas sur des étagères,
dans des niches, à proximité immédiate de portes ou près de sour-
ces de chaleur (par ex. rayonnement solaire direct, cheminée, télévi-
seur, etc.).
Raccordement sur la régulation :
câble 2 conducteurs d'une section de 1,5 mm
230 V~.
3 4
1 5
0

Vitotrol 100, type UTA-RF

Réf. 7454 521
Thermostat d'ambiance avec émetteur radio intégré et récepteur
radio indépendant
■ Avec sortie de commande (sortie tout ou rien)
■ Avec horloge analogique
■ Avec programme journalier réglable
VITODENS
– Vitodens 100-W :
Chaudières gaz à
condensation simple
service
– Vitodens 111-W
Plage de réglage de la
courbe de chauffe
Pente
Parallèle
Données techniques
Tension nominale
Charge nominale du con-
tact
Indice de protection
Plage de température
– de fonctionnement
– de stockage et de trans-
port
Plage de réglage des va-
leurs de consigne pour la
marche normale et la mar-
che réduite
Valeur de consigne de la
2
(sans vert/jaune) pour
température ambiante en
marche de veille
Montage dans la pièce d'habitation principale, contre une cloison
intérieure, face aux radiateurs. Ne pas le placer sur des étagères,
dans des niches, à proximité immédiate de portes ou à proximité de
sources de chaleur (par ex. rayonnement solaire direct, cheminée,
téléviseur, etc.).
Fonctionnement sans alimentation électrique extérieure du thermos-
tat d'ambiance
Récepteur radio à monter dans le support de la régulation
10 à 68 °C
10 à 63 °C
0,2 à 3,5
de –13 à 40 K
230 V/50 Hz
6(1) A 250 V~
IP 20 selon EN 60529
à garantir par le montage/la mise en
place
de 0 à +40 °C
de –20 à +60 °C
de 10 à 30 °C
6 °C
VIESMANN
7
