5.4 REMPLACEMENT FACILE DES PIÈCES
Il est facile de remplacer la tête d'impression et le rouleau caoutchouté de l'imprimante série CG4.
Le mécanisme de dégagement de la tête d'impression sans outil, à l'aide d'une seule touche, permet de remplacer
rapidement et simplement la tête d'impression. Le rouleau caoutchouté peut être remplacé sans recourir à des outils.
5.4.1 Dégagement et remplacement de la tête d'impression
La tête d'impression est un élément qui peut être changé par l'utilisateur. Si elle est endommagée pour une raison
ou une autre, elle peut être facilement retirée et remplacée. Contactez le représentant SATO local pour savoir comment
se procurer une nouvelle tête d'impression.
Attention
•
L'électricité statique peut endommager les composants. Respectez les procédures d'isolement correctes
avant de remplacer tout composant.
•
Portez des gants de protection pour éviter toute contamination de la surface sensible de la tête d'impression.

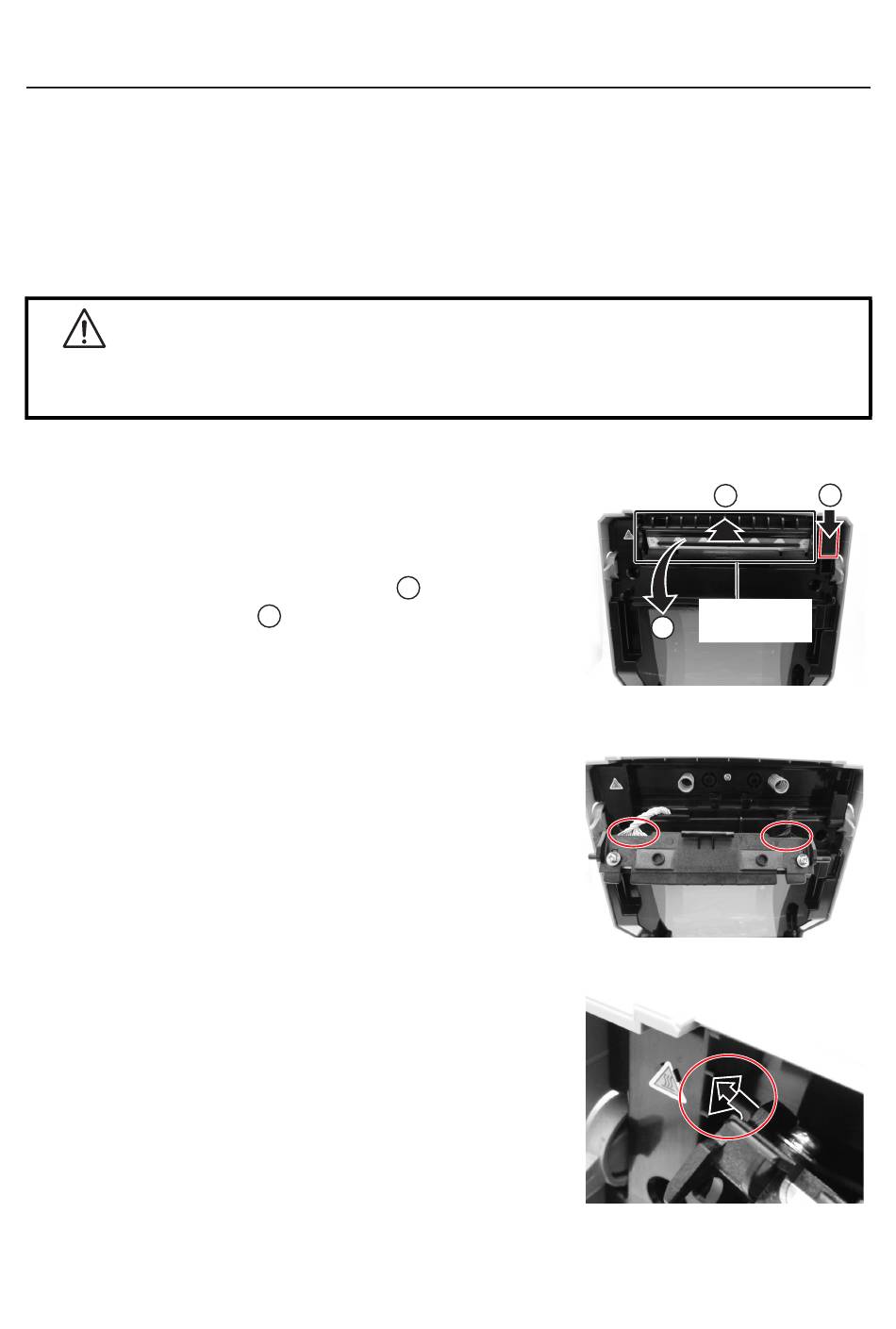

Pour les imprimantes à thermique directe CG412DT et CG418DT
1.
Vérifiez que l'imprimante est hors tension et retirez le câble
d'alimentation.
2.
Soulevez le capot supérieur.
3.
Tout en enfonçant et maintenant en bas la partie supérieure
du système de tête d'impression (voir la flèche
glisser la languette latérale (
le système de tête d'impression. Tournez le système de tête
d'impression vers la droite et tirez le système entier vers le bas.
4.
Vous pouvez maintenant voir les connecteurs de câbles
(entourés d'un cercle) à l'arrière de la tête d'impression. Tirez
la tête d'impression vers le bas et déconnectez avec précaution
la tête défectueuse des connecteurs de câbles.
5.
Raccordez avec précaution les connecteurs de câbles
à la nouvelle tête d'impression. Le câble blanc doit être relié
au connecteur gauche tandis que le câble noir doit être
connecté au connecteur droit. Les connecteurs sont des
connecteurs à clé qui ne peuvent être insérés que dans le sens
approprié.
Attention :
Lorsque vous manipulez la tête d'impression, veillez à ne pas
rayer sa surface d'impression. Toute rayure endommagerait
irrémédiablement la tête et n'est pas couverte par la garantie !
6.
Insérez l'arbre gauche du nouveau système de tête
d'impression dans le trou situé à côté du symbole triangulaire
sur le côté gauche de l'imprimante. (Voir la zone entourée d'un
cercle.)
Page 5-4
), faites
1
) vers le bas pour déverrouiller
2
1
Système de tête
Print head
d'impression
3
assembly
Guide d'utilisation de la série CG4
