1.2 IDENTIFICATION DES PIÈCES (suite)

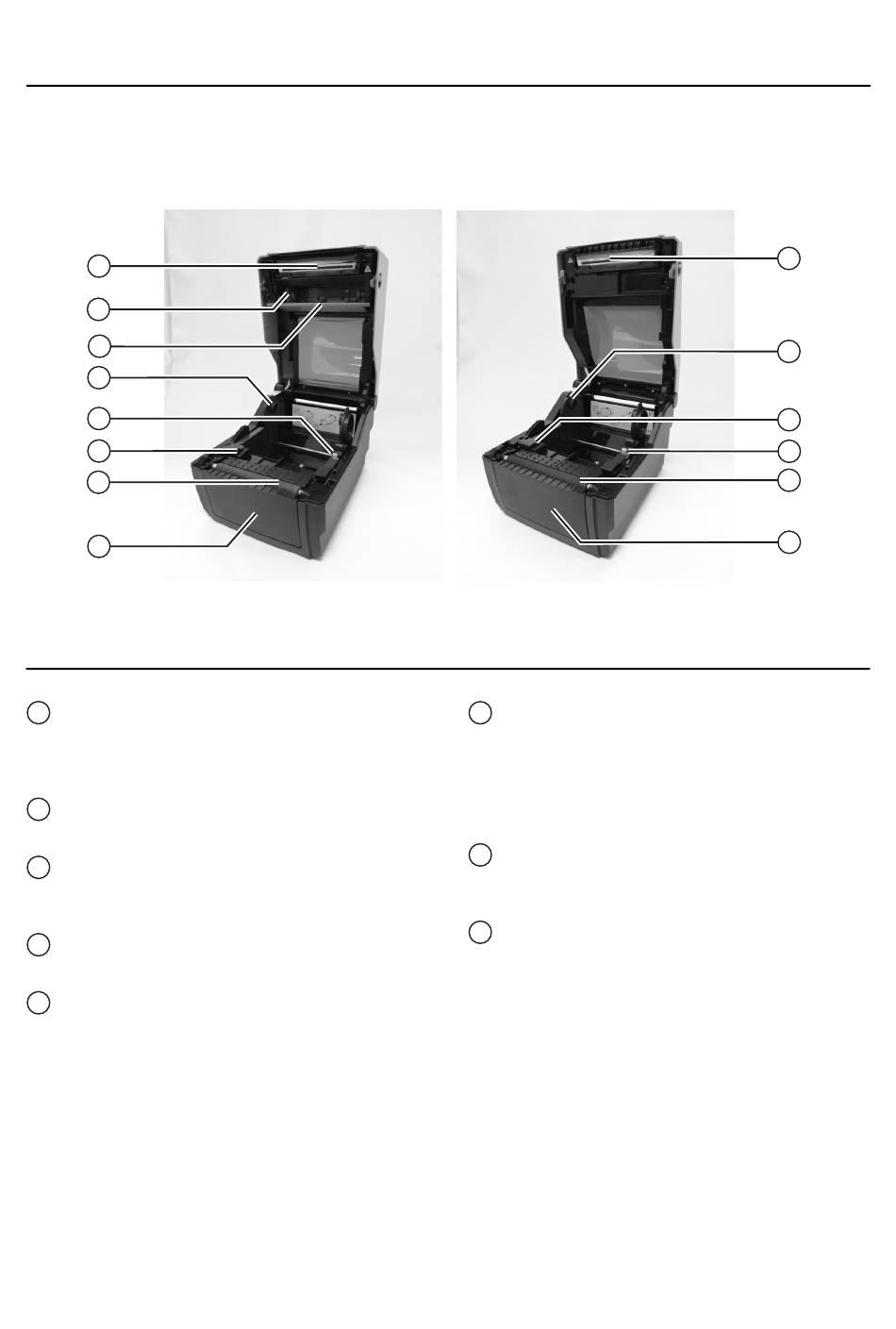

Vue interne lorsque le capot supérieur est ouvert
15
16
17
18
19
20
21
22
CG408TT/ CG412TT
15
Tête d'impression
Ce composant permet d'assurer l'impression
sur le support. Une maintenance régulière est
nécessaire.
16
Unité de ruban
Sert à charger le ruban et à enrouler le ruban.
17
Levier d'extraction
Sert à extraire l'unité de ruban du capot supérieur
pour charger le ruban.
18
Porte-support en rouleau
Permet de maintenir le support en rouleau.
19
Levier coulissant de guidage du support
Permet d'adapter à la taille du support utilisé.
Guide d'utilisation de la série CG4
CG408DT/ CG412DT
20
Guide du support et cellule de détection
de marque noire/d'échenillage
Guide servant à faire avancer correctement
le support.
Détecte les marques noires sur le support
ou l'échenillage sur l'étiquette.
21
Rouleau caoutchouté
Ce rouleau fait avancer le support. Une
maintenance régulière est nécessaire.
22
Compartiment pour dispositif en option
Permet d'installer un massicot ou un distributeur.
Chapitre 1 : Introduction
15
18
20
19
21
22
Page 1-5
