Chapitre 2 Réglage
DÉTECTION DES ÉTIQUETTES
L'imprimante M10e détecte les étiquettes par transparence (cellule de détection
photosensible) ou par la marque noire. La cellule de détection est sélectionnée via le
DIP-Switch DSW2-2. Il est impossible de modifier la position fixe de la cellule de
détection. Un écran à cristaux liquides permet de régler les signaux en provenance
de la cellule de détection afin de pouvoir corriger les valeurs d'opacité ou de réflexion
des marques noires.

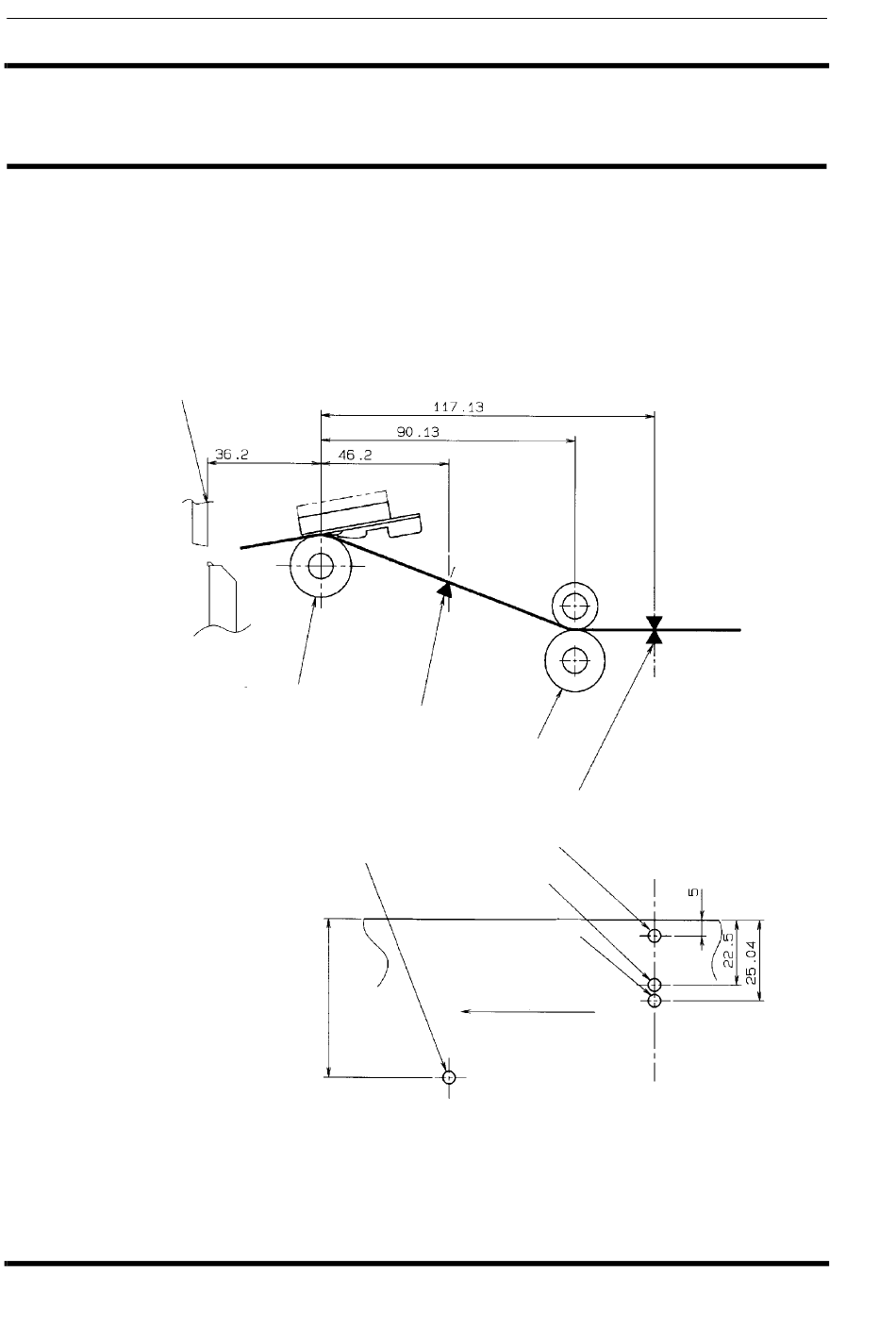

Position découpe
Page 2-8
Position impression
Rouleau de
pression
Cellule de
« Platen »
détection
chargement
automatique
Cellule de détection
chargement automatique
Toutes les cotes sont indiquées en mm.
Cylindre
d'avance
Cellule de détection des étiquettes
Cellule de détection de marque noire
Cellule de détection
par transparence
Cellule de
détection fin
du papier
Sens d'avance
des étiquettes
