BATCH Control Center
9.6 Planification des lots

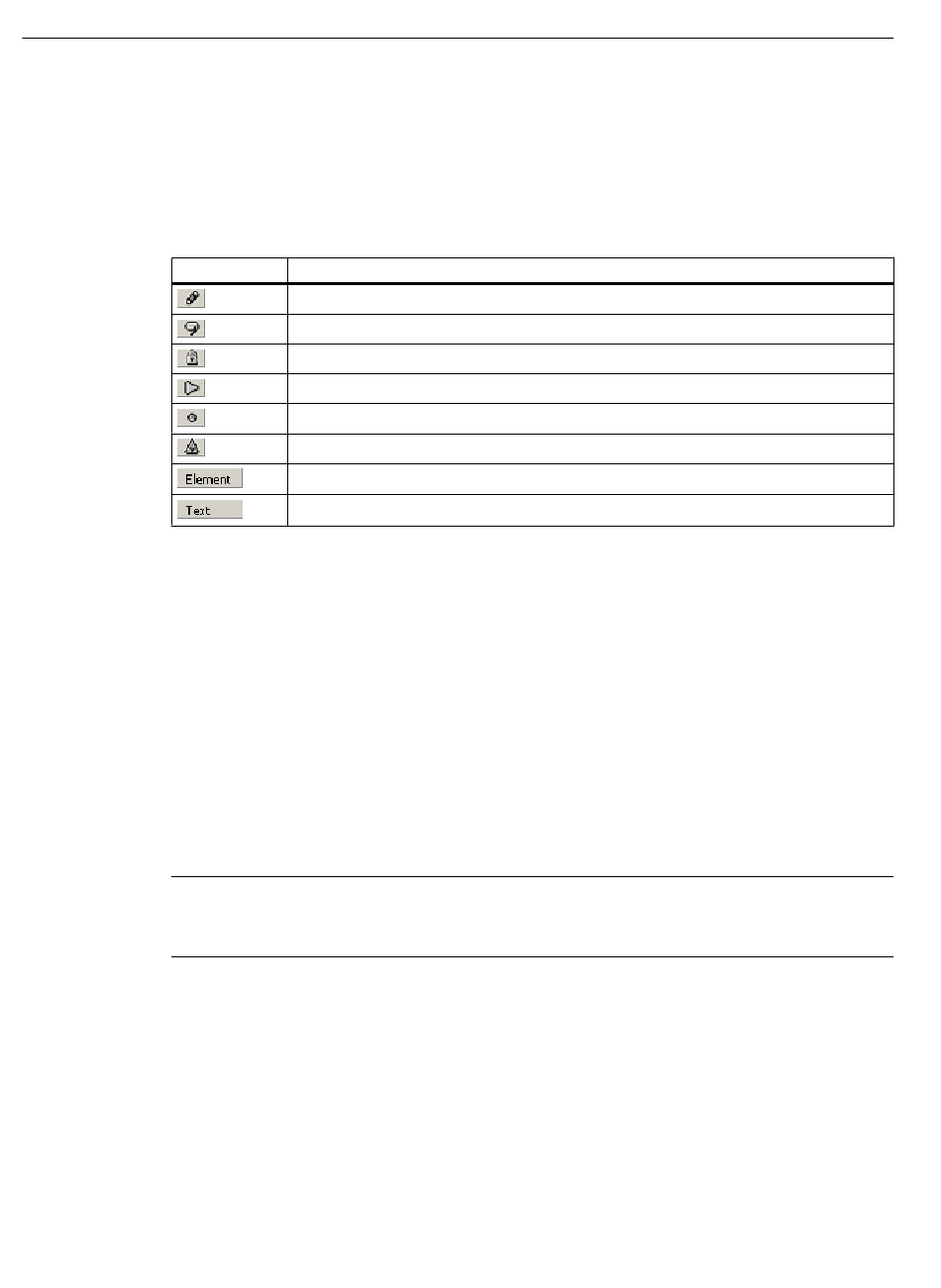

9.6.3.2 Icônes dans la visualisation des recettes exécutables
Qui signifient les icônes dans la visualisation des recettes exécutables ?
Pour les lots qui ont été démarrés, les icônes suivantes peuvent être affichées au niveau des
éléments de recette correspondants dans la fenêtre de recette exécutable.
Icône
9.6.3.3 Vue d'ensemble des recettes d'exécution
Dans BatchCC, vous pouvez ouvrir, en plus de la fenêtre de la recette exécutable ouverte,
une vue d'ensemble de la structure de cette dernière au moyen de la commande Affichage >
Barres d'outils > Vue d'ensemble de la recette exécutable.
Dans la fenêtre de vue d'ensemble, la recette exécutable est toujours affichée en entier. La
vue d'ensemble est utile pour les recettes exécutables complexes que vous représentez
agrandies dans la fenêtre de recette exécutable. Avec cette fonction, vous visualisez des
détails dans les recettes volumineuses.
Utiliser la fenêtre de vue d'ensemble
La zone agrandie est hachurée dans la fenêtre de vue d'ensemble.
Remarque
Cette zone hachurée peut être déplacée seulement quand les objets représentés dans la vue
de recette exécutable sont tellement agrandis qu'ils se trouvent coupés.
Cliquez sur la zone hachurée en maintenant le bouton gauche de la souris enfoncé et vous
pourrez la déplacer jusqu'à la position qui vous intéresse dans la recette exécutable. Le
contenu est actualisé immédiatement dans la fenêtre de recette exécutable. Vous naviguez
ainsi facilement jusqu'à la position souhaitée sans modifier à nouveau le facteur
d'agrandissement. La zone déplacée s'affiche simultanément dans la vue de recette
exécutable.
418
Description
Signature électronique nécessaire
Dialogue opérateur en instance
Elément de recette verrouillé (édition en cours)
Elément de recette en marche
Point d'arrêt défini
Erreur (error)
Chemin de l'élément de recette
Commentaire de la propriété
