Tornillos
Entrada en la placa
Posterior
lateral

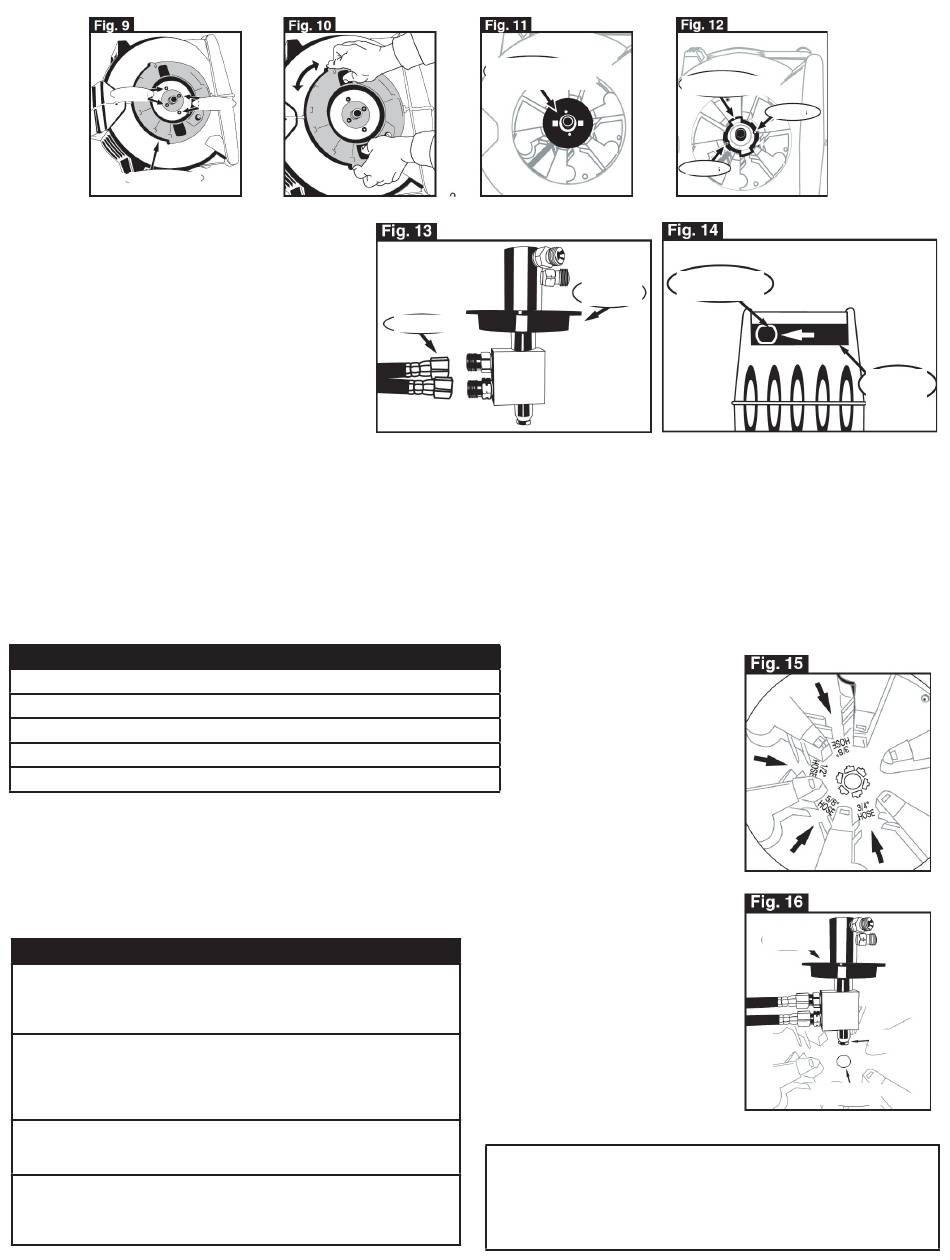

EXTRACCIÓN DE LA PLACA LATERAL:
3) Localice la entrada en la placa lateral. Extraiga los dos
tornillos exteriores (VER ILUSTRACIÓN 9). Mientras coloca
sus dedos en las ranuras de la parte superior e inferior de la
placa lateral, oprima los pestillos de bloqueo simultáneamente
con sus dedos pulgares (VER ILUSTRACIÓN 10). Gire la
placa lateral hacia cualquier lado, hasta que la placa se
desprenda. Extraiga la placa lateral.
4) Tire firmemente del columpio para retirarlo del carrete de la
manguera (VER ILUSTRACIÓN 11 y 12).
5) Extraiga las mangueras del columpio. (VER ILUSTRACIÓN
13)
6) Tire de la longitud restante de la manguera hacia fuera de las
aberturas del carrete en la parte del frente.
7) Inserte el repuesto de la manguera a través de la abertura ubicada al frente del carrete. Guíe la manguera a través del mecanismo nivelador (VER ILUSTRACIÓN 14)
8) Inserte la manguera a través del centro del carrete que sostiene la manguera. Se han indicado cuatro aberturas al centro del carrete como un medio de identificación
de la medida de las mangueras: 3/8",1/2", 5/8" y 3/4". Pase la manguera a través de las aberturas marcada 1/2" (VER ILUSTRACIÓN 15) Tire el tramo necesario de
manguera para conectar la manguera en el columpio.
9) Apriete la manguera en el columpio y coloque el columpio en el carrete. Asegúrese de haber insertado el eje del columpio en el punto de apoyo del eje del columpio.
(VER ILUSTRACIÓN 16)
10) Reinstale la placa lateral de manera que se bloquee al nivel del costado del carrete. Gire la placa lateral hasta que las contras de bloqueo se enganchen con la placa.
11) Reinstale los dos sujetadores externos de la placa lateral y apriételos.
12) Retire el destornillador en la parte trasera del carrete.
13) Retracte la manguera en el carrete.
REPOSICIÓN DEL SELLO DEL COLUMPIO
IMPORTANTE: Con el fin de asegurarse del rendimiento funcional apropiado, por favor consulte la tabla que indica el número de pieza apropiado para
pedir el juego de repuesto del sello. Llame al 1(800) 645 8258 para solicitar el juego.
Juego de repuesto de columpio
Pieza # Descripción
RP005019 Juego de repuesto de sello para L8366
RP005020 Columpio completo para L8366
RP005021 Columpio completo para L8363
RP005022 Juego de repuesto de sello L8363
1) Repita los pasos 1 a 5 bajo REPOSICIÓN DE LA MANGUERA.
2) Apriete la manguera en el cuerpo del columpio nuevo y coloque el columpio en el carrete de la manguera. Asegúrese de que el eje
del ensamble del columpio esté insertado en el punto de apoyo del eje del columpio (VER ILUSTRACIÓN 16).
3) Reinstale la placa lateral de manera que se bloquee al nivel del costado del carrete. Gire la placa lateral hasta que los fiadores de
bloqueo coincidan con la placa lateral.
4) Reinstale los dos sujetadores externos de la placa lateral y apriételos.
5) Retire el destornillador en la parte trasera del carrete.
6) Retracte la manguera en el carrete.
Localización de posibles averías
1) LA MANGUERA NO SE RETRACTA
1a. Tire de la manguera, coloque el selector de funciones en la posición
FreeRun. Retracte la manguera en el carrete.
1b. El resorte está roto. Llame al Centro de Servicio.
2) LA MANGUERA NO SE RETRACTA COMPLETAMENTE
2a. ¿La tensión del resorte es insuficiente?
2b. ¿La manguera de repuesto es muy pesada?
2c. ¿La manguera no se retracta uniformemente? ¿Está funcionando
correctamente el mecanismo Levelwind™?
3) EL CARRETE NO SE BLOQUEA
3a. ¿Suelta usted la manguera con mucha rapidez?
3b. ¿Se ha roto el seguro de bloqueo o el selector de posición?
4) EL CARRETE TIENE UNA FUGA
4a. ¿Manguera dañada?
4b. ¿Uniones flojas?
4c. ¿Sellos del columpio desgastados?
Tornillos
Frente
Placa de
frotamiento
Manguera
Llame al 800-645-8258 si tuviera alguna duda
relacionada con la instalación u operación de
este carrete.
Anillo de desgaste
Tornillos
Mecanismo
Conjunto del
Levelwind
columpio
ASISTENCIA TÉCNICA:
Tornillos
Abertura
en el
carrete
Conjunto del
columpio
Eje del
columpio
Punto de apoyo del
eje del columpio
