z x
q
t
c
u
y
v
i
r
e
w
q
i

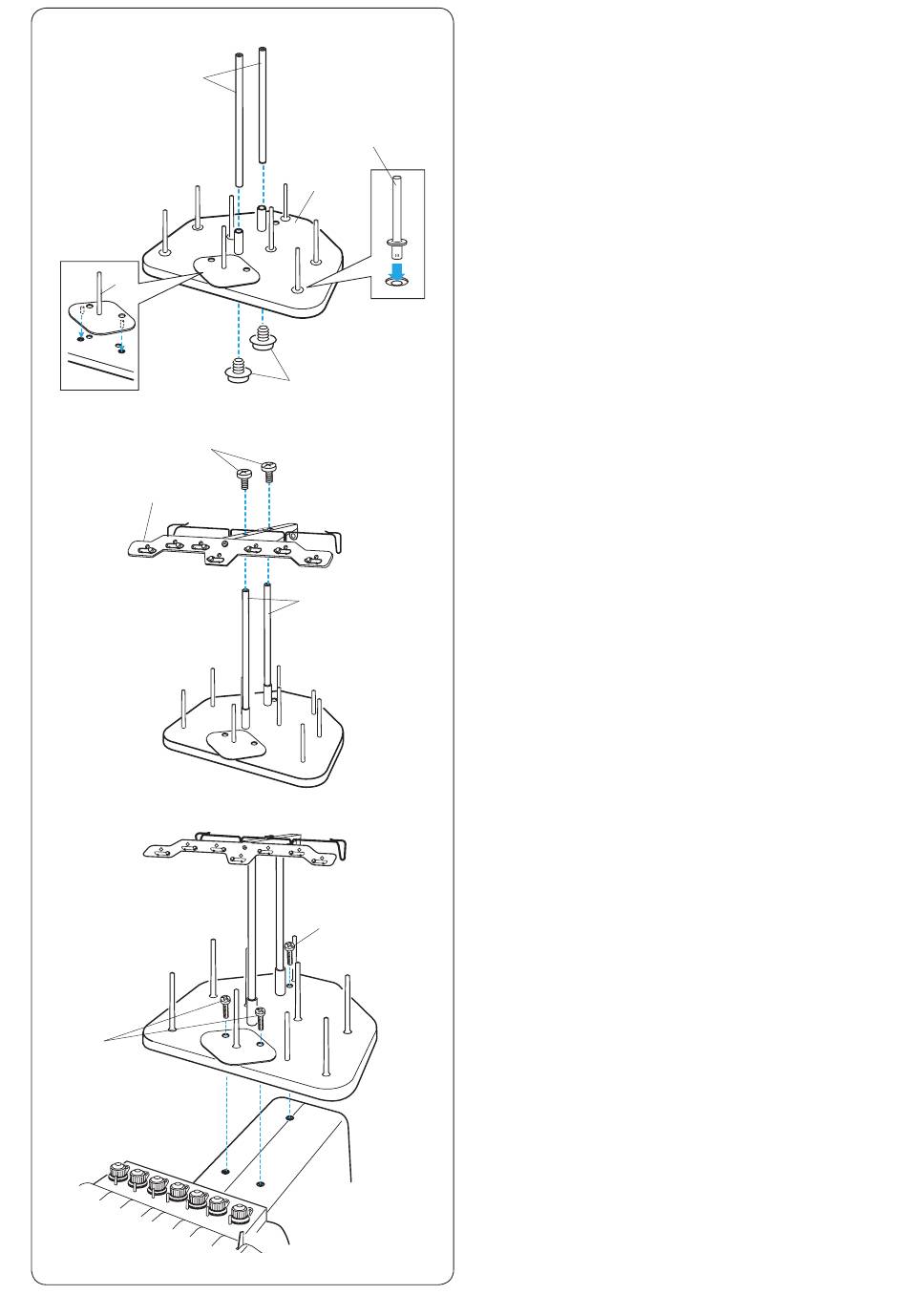

Assemblage du support à fils
z Introduisez les broches porte-bobine A dans la plaque
porte-bobines.
Insérez les montants du guide-fil et sécurisez-les avec les
vis de fixation A du bas.
q Montants du guide-fil
w Vis de fixation A
e Plaque porte-bobines
r Broche porte-bobine A
x Introduisez les broches porte-bobine B dans la plaque
porte-bobines.
t Broche porte-bobine B
c Attachez la barre guide-fil sur les montants du guide-fil avec
les vis de fixation B.
* Serrez les vis fermement avec le tournevis (grand).
y Barre guide-fil
u Vis de fixation B
v Attachez la plaque porte-bobines assemblée sur la machine
avec les 3 vis de fixation.
i Vis de fixation
9
